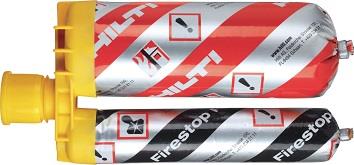

Hilti - Brandschutzsysteme Brandschutzschaum CFS-F FX "150" (in Holzwand) - Art.

Hilti Brandschutzschaum Kombiabschottung CFS-F FX "150" In Massivholzwänden (Brettsperrholz nach EN 16351 bzw. Brettschichtholz nach EN 14080) ≥ 80 mm. Brettsperrholz nach EN 16351 mit Mindeststärke der ersten Schicht: 20mm, Min. Anzahl von Schichten: 3, zulässige Klebstoffarten: Melamine und Polyurethan-basierend (MUF, PU).Brandschutzabschottung von Kabeln bis 50mm, Kabelbündeln bis 100 mm Durchmesser,Elektro Leerrohre bis 32 mm (gebündelt bis 100 mm) und Kabeltrassen aller Art,Anschlussleitungen für Klimageräte in Gruppenanordnung: Kupfer bis 18 mm mit brennbarer Elastomer Schaum Isolierung, Kondensat Leitung PVC-U bis 25 mm und 2 Elektrokabel bis 14 mm.Schottstärke 150mm. Feuerwiderstandsklasse feuerhemmendNachbelegung uneingeschränkt gefordert. Montagehinweis:Es sind die jeweilig in der Zulassung geregelten Materialien und Mindestabstände zu beachten.Randabstand umlaufend zum Holzbauteil: 50mm.Max. Schottgröße 400 mm x 400mm.Max. Rohr- u. Kabelbelegung 60 % der Öffnungsgröße.Beschichtung der Kabel ist nicht erforderlich,Schottstärke: 150 mm, Aufleisten der Wandstärke auf notwendige Schottstärke bauseits. Kennzeichnung mit einem Ausführungsschild.Fachgerechter Einbau und Verwendung.Auf eine rauchgasdichte Ausführung ist zu achten. Allgemeine Bauartgenehmigung Z-19.53-2238Prüfnachweise nach EN1366-3 im Massivholz Öffnungsfläche: .. .. .. m², zu kalkulierender Belegungsgrad 30 % Lieferung und Montage System Hilti Brandschutzschaum CFS-F FXoder gleichwertiges Erzeugnis
