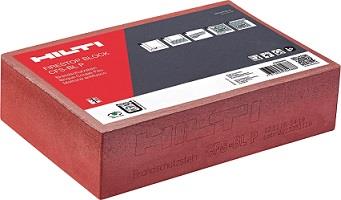

Hilti - Brandschutzsysteme Hilti Brandschutzstein CFS-BL P "Quereinbau" (in Holzwand) - Art.

Hilti Brandschutzstein CFS-BL P im "Quereinbau" in Holz mit häufiger NachbelegungsmöglichkeitIn Massivholzwand (Brettsperrholz nach EN 16351 bzw. Brettschichtholz nach EN 14080) ≥ 80 mm. Brettsperrholz nach EN 16351 mit Mindeststärke der ersten Schicht: 20mm, Min. Anzahl von Schichten: 3, zulässige Klebstoffarten: Melamine und Polyurethan-basierend (MUF, PU). Brandschutzabschottung von Kabeltrassen, Kabeln aller Art ≤ 50 mm, Elektroleerrohren ≤ 50 mm, Leerrohrbündeln ≤ 100 mm, brennbare Rohre ≤ 110 mm,Alu-Verbundrohre ≤ 50 mm, und nicht brennbare Rohre ≤ 54 mm mit brennbarer (Synthesekautschuk) und nicht brennbarer Isolierung. Feuerwiderstandsklasse feuerhemmend.Nachbelegung uneingeschränkt gefordert. Montagehinweis:Es sind die jeweilig in der Zulassung geregelten Materialien und Mindestabstände zu beachten.Randabstand umlaufend zum Holzbauteil: 50mm.Max. Schottgröße 500 mm x 500mm.Max. Rohr- u. Kabelbelegung 60 % der Öffnungsgröße.Schottstärke: 130 mm, Aufleisten der Wandstärke auf notwendige Schottstärke bauseits.Zwickelverfüllung mit Hilti Brandschutzfüllmasse CFS-FIL oder Hilti Brandschutzschaum CFS-F FX (bei Kabeln).Bei brennbaren Rohren ≥ 75 mm ist zusätzlich beidseitig Hilti Brandschutzbandage CFS-B an zu ordnen. Kennzeichnung mit einem Ausführungsschild.Fachgerechter Einbau und Verwendung.Auf eine rauchgasdichte Ausführung ist zu achten. Allgemeine Bauartgenehmigung Z-19.53-2431Prüfnachweise nach EN1366-3 im Massivholz Öffnungsfläche: .. .. .. m², zu kalkulierender Belegungsgrad 30 % (ca. 108 Stk/m²) Lieferung und Montage System Hilti Brandschutzstein CFS-BL Poder gleichwertiges Erzeugnis
