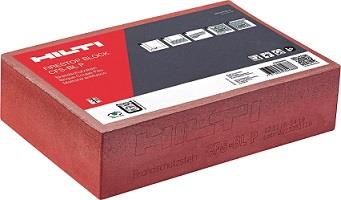

Hilti - Brandschutzsysteme Hilti CFS-BL P Brandschutzstein "Längseinbau" für Kombiabschottung - Art.

Hilti Brandschutzstein CFS-BL P im "Längseinbau" mit häufiger Nachbelegungsmöglichkeit Geprüfte Anwendungen in Massivholzdecken (Brettsperrholz nach EN 16351 bzw. Brettschichtholz nach EN 14080) ≥ 80mm feuerhemmend ≥ 100mm hochfeuerhemmend ≥ 140 mm feuerbeständig Brettsperrholz nach EN 16351 mit Mindeststärke der ersten Schicht: 20mm, Min. Anzahl von Schichten: 3, zulässige Klebstoffarten: Melamine und Polyurethan-basierend (MUF, PU). Brandschutzabschottung von Kabeltrassen, Kabeln aller Art und Durchmesser, Kabelbündeln ≤ 100 mm Elektroleerrohren ≤ 50 mm, Leerrohrbündeln ≤ 100 mm, brennbare Rohre ≤ 160 mm, Alu-Verbundrohre ≤ 63 mm, und nicht brennbare Rohre ≤ 168 mm mit brennbarer (Synthesekautschuk) und nicht brennbarer Isolierung. Feuerwiderstandsklassen feuerhemmend, hochfeuerhemmend oder feuerbeständig. Nachbelegung uneingeschränkt gefordert. Montagehinweis: Es sind die jeweilig im Anwendbarkeitsnachweis und in den technischen Details geregelten Materialien und Mindestabstände zu beachten. Max. Schottgröße 400 mm x 1.000mm. Max. Rohr- u. Kabelbelegung 60 % der Öffnungsgröße. Schottstärke: 200 mm, Aufleisten der Deckenstärke auf notwendige Schottstärke bauseits. Zwickelverfüllung mit Hilti Brandschutzfüllmasse CFS-FIL. Bei brennbaren Rohren ≥ 75 mm ist zusätzlich beidseitig Hilti Brandschutzbandage CFS-B an zu ordnen. Kennzeichnung mit einem Ausführungsschild. Fachgerechter Einbau und Verwendung. Auf eine rauchgasdichte Ausführung ist zu achten. Allgemeine Bauartgenehmigung Z-19.53-2423 Prüfnachweise nach EN1366-3 im Massivholz Öffnungsfläche: .. .. .. m², zu kalkulierender Belegungsgrad 30 % (ca. 108 Stk/m²) Lieferung und MontageSystem Hilti CFS-BL P Brandschutzstein oder gleichwertiges Erzeugnis
