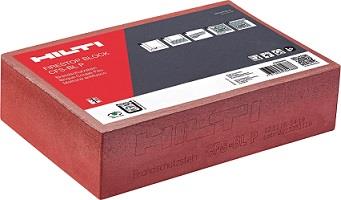

Hilti - Brandschutzsysteme HILTI CFS-BL P Brandschutzstein "Quereinbau" - Art.

HILTI CFS-BL P Brandschutzstein im "Quereinbau" mit häufiger Nachbelegungsmöglichkeitin Massiv- und Leichtbauwänden oder Massivdecken. Brandschutzabschottung von brennbaren Rohren ≤ 160 mm, Alu-Verbundrohre ≤ 63 mm, und nicht brennbare Rohre ≤ 168 mm mit brennbarer (Synthesekautschuk) und nicht brennbarer Isolierung mit Brandschutzsteinen CFS-BL P. Feuerwiderstandsklasse feuerhemmend.Nachbelegung uneingeschränkt gefordert. Montagehinweis:Es sind die jeweilig in der Zulassung geregelten Materialien und Mindestabstände zu beachten.Max. Schottgröße Wand 1000 x 1000 mm bzw.1 m², Decke 700 mm x unbegrenzt.Max. Belegung 60 % der Öffnungsgröße.Schottstärke: 130 mm, Laibungserstellung in leichter Trennwand und Aufleisten der Wandstärke auf notwendige Schottstärke bauseits.Zwickelverfüllung mit Hilti CFS-FIL.Bei brennbaren Rohren ≥ 50 / 75 mm ist zusätzlich CFS-B an zu ordnen. Kennzeichnung mit einem Ausführungsschild.Fachgerechter Einbau und Verwendung.Auf eine rauchgasdichte Ausführung ist zu achten. Allgemeine Bauartgenehmigung Z-19.53-2431 Öffnungsfläche: .. .. .. m², zu kalkulierender Belegungsgrad 30 % Lieferung und Montage System HILTI CFS-BL P Brandschutzsteinoder gleichwertiges Erzeugnis
