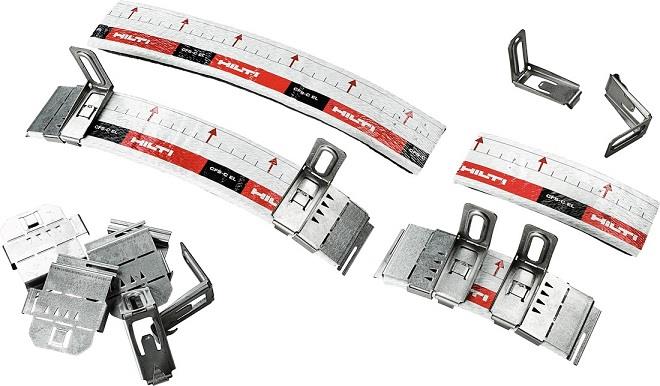

Hilti - Brandschutzsysteme Hilti CFS-C EL Brandschutzmanschette Endlos für brennbare Rohre - Art.
- Aktuell verfügbar
Hilti Brandschutzmanschette CFS-C EL Geprüfte Anwendungen in Massivholzdecken (Brettsperrholz nach EN 16351 bzw. Brettschichtholz nach EN 14080) ≥ 80mm feuerhemmend ≥ 100mm hochfeuerhemmend ≥ 140 mm feuerbeständig Brettsperrholz nach EN 16351 mit Mindeststärke der ersten Schicht: 20mm, Min. Anzahl von Schichten: 3, zulässige Klebstoffarten: Melamine und Polyurethan-basierend (MUF, PU). Rohrabschottung von brennbaren Rohren für Rohrleitungsanlagen für Abwasser und Dachentwässerung Standard Rohrdurchführungen für gerade und senkrecht zur Bauteilfläche angeordnete Rohre = 160 mm. Feuerwiderstandsklassen feuerhemmend, hochfeuerhemmend oder feuerbeständig. Nachbelegung uneingeschränkt gefordert. Montagehinweis: Es sind die jeweilig im Anwendbarkeitsnachweis und in den technischen Details geregelten Materialien und Mindestabstände zu beachten. Montage Decke: Rohr ≤ 110 mm 1 Manschette-, Rohr > 110 - ≤ 160 mm 2 Stück- an Deckenunterseite. Restöffnungsverschluss mit Hilti Acryl-Brandschutzdichtmasse CFS-S ACR (beidseitig 25 mm tief), ≤ 15 mm, Manschetten sind mit für den Untergrund geprüften Hilti HUS H 6 x 85 mm am Bauteil zu befestigen. Geprüfte Abstände zu benachbarten Hilti Abschottungen ≥ 50mm möglich. Kennzeichnung mit einem Ausführungsschild. Fachgerechter Einbau und Verwendung. Auf eine rauchgasdichte Ausführung ist zu achten. Allgemeine Bauartgenehmigung Z-19.53-2192 Prüfnachweise nach EN1366-3 im Massivholz Außendurchmesser Leitung: .. .. .. mm, zu kalkulierender Ringspalt 15 mm. Lieferung und MontageSystem Hilti CFS-C EL Brandschutzmanschette Endlosoder gleichwertiges Erzeugnis
