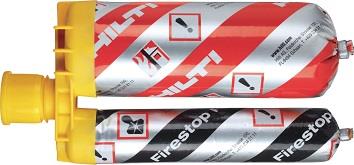

Hilti - Brandschutzsysteme HILTI CFS-F FX "200" Brandschutzschaum - Art.
- Aktuell verfügbar
HILTI CFS-F FX "200" Brandschutzschaum Kombiabschottungin Massivwand, -decke oder Leichter Trennwand. Brandschutzabschottung von Kabeln, Kabelbündeln bis 110 mm Durchmesser,Elektro Leerrohre bis 32 mm (gebündelt bis 65 mm, Bündel aus 16 mm Leerrohren bis 100 mm) und Kabeltrassen aller Art,brennbare Rohre ≤ 50 mm ohne Manschette, brennbare Rohre > 50 mm ≤ DN110 mit CP 644 Manschette,Aluminium-Verbundrohre ≤ 32 mm mit brennbarer Elastomer Schaum Isolierung, nicht brennbare Rohre ≤ 28 mm ohne Isolierung, nicht brennbare Rohre ≤ 168,3 mm in Decke,nicht brennbare Rohre ≤ 114,3 mm in Wand (Kupfer bis ≤ 88,9 mm) mit Isolierung aus Mineralwolle (Schmelzpunkt über 1000°C), nicht brennbare Rohre mit brennbarer Elastomer SchaumIsolierung ≤ 42 mm und > 42 mm ≤ 114,3 mm mit CFS-B (doppellagig),WICU-flex Rohre bis 12 mm mit CFS-B (einlagig), Anschlussleitungen für Klimageräte in Gruppenanordnung: Kupfer bis 42 mm mit brennbarer Elastomer Schaum Isolierung, Kondensat Leitung PVC-U bis 40 mm und2 Elektrokabel bis 21 mm.Schottstärke 200mm.Laibungserstellung in leichter Trennwand und Aufleisten der Wandstärke auf notwendige Schottstärke bauseits. Feuerwiderstandsklasse feuerbeständig.Nachbelegung uneingeschränkt gefordert. Montagehinweis:Es sind die jeweilig in der Zulassung geregelten Materialien und Mindestabstände zu beachten.Max. Schottgröße Wand 600 x 600 mm bzw.0,36 m², Decke 400 x 400 mm bzw. 0,16 m².Beschichtung der Kabel ist nicht erforderlich, max. Kabel- u. Rohrbelegung 60 % der Öffnungsgröße.Kombinationsmöglichkeit mit anderen Brandschutzprodukten (CFS-BL P). Kennzeichnung mit einem Ausführungsschild.Fachgerechter Einbau und Verwendung.Auf eine rauchgasdichte Ausführung ist zu achten. Allgemeine Bauartgenehmigung Z-19.53-2237Öffnungsfläche: .. .. .. m², zu kalkulierender Belegungsgrad 30 % Lieferung und Montage System HILTI CFS-F FX oder gleichwertiges Erzeugnis
