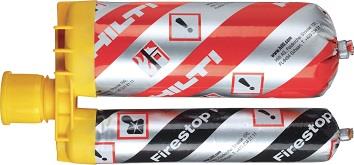

Hilti - Brandschutzsysteme HILTI CFS-F FX Brandschutzschaum "FX-200" - Art.
- Aktuell verfügbar
HILTI CFS-F FX "200" Brandschutzschaum Rohrabschottung in Massivwand, -decke oder Leichter Trennwand. Brandschutzabschottung von brennbaren Rohren ≤ 50 mm ohne Manschette, brennbare Rohre > 50 mm ≤ DN110 mit CP 644 Manschette, Aluminium-Verbundrohre ≤ 32 mm mit brennbarer Elastomer Schaum Isolierung, nicht brennbare Rohre ≤ 28 mm ohne Isolierung, nicht brennbare Rohre ≤ 168,3 mm in Decke, ≤ 114,3 mm in Wand (Kupfer bis ≤ 88,9 mm) mit Isolierung aus Mineralwolle (Schmelzpunkt über 1000°C), nicht brennbare Rohre mit brennbarer Elastomer Schaum Isolierung ≤ 42 mm und > 42- ≤ 114,3 mm mit CFS-B (doppellagig), WICU-flex Rohre bis 12 mm mit CFS-B (einlagig), Anschlussleitungen für Klimageräte in Gruppenanordnung: Kupfer bis 42 mm mit brennbarer Elastomer Schaum Isolierung, Kondensat Leitung PVC-U bis 40 mm und 2 Elektrokabel bis 21 mm.Schottstärke 200 mm.Laibungserstellung in leichter Trennwand und Aufleisten der Wandstärke auf notwendige Schottstärke bauseits. Feuerwiderstandsklasse feuerbeständig Montagehinweis:Es sind die jeweilig in der Zulassung geregelten Materialien und Mindestabstände zu beachten.Max. Schottgröße Wand 600 x 600 mm bzw.0,36 m², Decke 400 x 400 mm bzw. 0,16 m².max. Kabel- u. Rohrbelegung 60 % der Öffnungsgröße. Nachbelegung uneingeschränkt gefordert. Kennzeichnung mit einem Ausführungsschild.Fachgerechter Einbau und Verwendung.Auf eine rauchgasdichte Ausführung ist zu achten. Allgemeine Bauartgenehmigung Z-19.53-2237Öffnungsfläche: .. .. .. m², zu kalkulierender Belegungsgrad 30 % Lieferung und Montage System HILTI CFS-F FX oder gleichwertiges Erzeugnis
