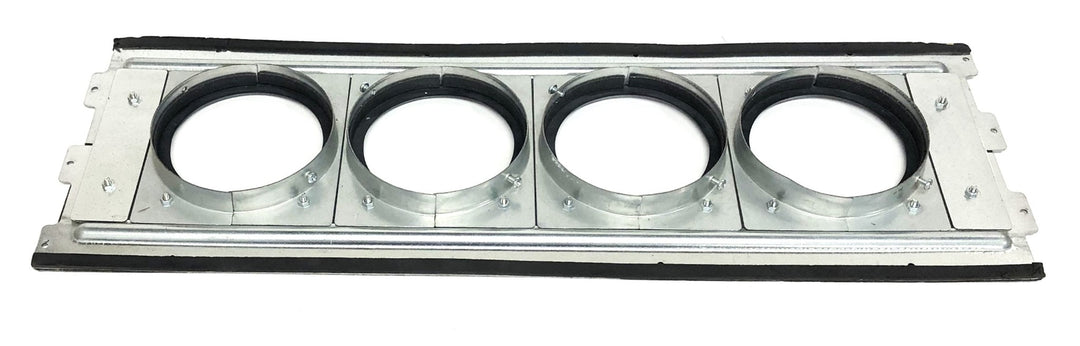

HILTI CFS-SL GP 24"/60 Mehrfachmontageplatte 4-fach

HILTI CFS-SL GP 24"/60 Mehrfachmontageplatte 4-fach Abschottung von Elektrokabel bis Durchmesser 21 mm durch feuerbeständige Trockenbau- und Massivwände durch Mehrfachmontageplatte 4-fach und max. 4 Brandschutzhülsen CFS-SL GA. Einbauvariante CFS-SL GA M für Wand und Deckenstärken von 100 - 200 mm.Einbauvariante CFS-SL GA L für Wand- und Deckenstärke von 200 - 300 mm.Keine Laibung in der leichten Trennwand nötig.100% belegbar ohne Zusatzkosten bei Nachbelegung,belegbare Öffnungsgröße 4 x 94 mm. Feuerwiderstandsklasse: feuerbeständig. Montagehinweis:Montage Wand: Erstellen von 4 Bohrungen Ø 113-122 mm (Abstand Achse 129 mm), Befestigung der Mehrfachmontageplatte zu beiden Seiten der Wand, Brandschutzhülsen CFS-SL GA -L/-M in Mehrfachmontageplattemittels arretier Schrauben fixieren. Unbelegte Bohrungen mit CFS-PL Brandschutzstopfen und Abdeckblech CFS-SL GP Cap beidseitig verschließen.Kennzeichnung mit einem Ausführungsschild.Fachgerechter Einbau und Verwendung gemäß Bauartengenehmigung gefordert. Allgemeine Bauartgenehmigung Z-19.53-2318 Lieferung und Montage System HILTI CFS-SL GP 24"/60 Mehrfachmontageplatte 4-fachoder gleichwertiges Erzeugnis
