Hilti - Brandschutzsysteme Hilti CFS-T SBS/SBSO - Füllelemente für Rahmenschottsystem - Art.
- Aktuell verfügbar

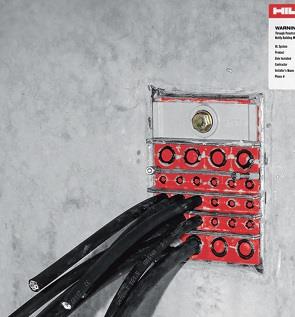

Hilti CFS-T SBS/SBSO - Füllelemente für Rahmenschottsystem Abschottung von Elektrokabel aller Art (außer Hohlleiter), Durchmesser ≤ 80 mm durchfeuerbeständige Massivwände und Decken mit Rahmenschott im Modulsystem.Wandstärke 150 mm, Deckenstärke 150 mm Verschließen der bauseits eingebauten Rahmenfelder nach erfolgter Kabelinstallation mit Pack- und Füllmaterial, bestehend aus systemgebundenen Kabel- und Füllmodulen,Ankerplatten, Keilpressdichtungsset und Montagefett,für einen durchschnittlichen Kabelfüllfaktor von 75 %.Gasdicht bis 2 bar, Explosionsdruckdicht, Schocksicher.Feuerwiderstandsklasse: feuerbeständig. Montagehinweis:Es sind entsprechend passende Kabelmodule für die vorhandenen Kabel oder entsprechende Füllermodule dem Rahmen angepasst zu verwenden. Die Module sind gemäß Kabel-Belegungsplan aus zu wählen. Montagefett muss zur Montage aller Gummiteile mitverwendet werden. Kennzeichnung mit einem Ausführungsschild.Fachgerechter Einbau und Verwendung gemäß Bauartengenehmigung gefordert. Lieferung und Montage von HILTI CFS-T SBS/ SBSO Pack und Füllmaterialfür Rahmenschottsystem nach Allgemeiner Bauartgenehmigung Z-19.53-2452. Verrechnungseinheit ist die Garnitur Füllmaterial für Doppelschott/ Rahmen. Mehrfachrahmen werden entsprechend dem Vielfachen der Einfachgarnitur vergütet.Mögliche Konstellationen nach Anwendbarkeitsnachweis:Einzelrahmenabmessung:4x1 (Innen 160x120 mm, Außen 240x240 mm), Kabelbelegungsfläche 120x 120 mm6x1 (Innen 218x120 mm, Außen 298x240 mm), Kabelbelegungsfläche 180x 120 mm8x1 (Innen 277x120 mm, Außen 357x240 mm), Kabelbelegungsfläche 240x 120 mm(Nicht benötigte Größe streichen bzw. unterschiedliche Größen separat ausschreiben)oder gleichwertiges Erzeugnis
