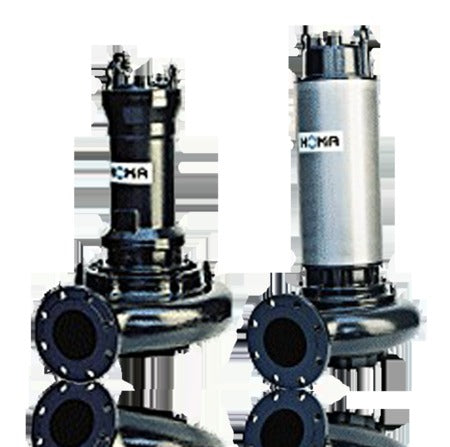

HOMA Abwasser-Tauchmotorpumpe K 3352-P94/C Ex
Artikel-Nr.: 9646140.02
- Aktuell verfügbar
Tauchmotorpumpe für Abwasser und Fäkalien
Explosionsgeschützte Ausführung
nach ATEX Ex II 2 G EEx de[ib] IIB T4.
Einsatz:
Fördern von häuslichem, kommunalem und
industriellem Schmutz- und Abwasser, Fäkalien und
Schlämmen, auch mit groben und faserigen
Bestandteilen.
Max. Temperatur des Fördermediums:
308 K, kurzzeitig bis 333 K.
Bauart:
Einstufiges Blockaggregat für den
transportabelen sowie stationären Einsatz.
Hydraulik:
Pumpengehäuse mit horizontalem
Druckanschluß DN150.
Geschlossenes Mehrkanal-Laufrad,
mit austauschbarem Schleißring.
Freier Laufraddurchgang 80 mm.
Wellendichtung:
Zwei Drehrichtungsunabhängige
Gleitringdichtungen in Tandemanordnung,
Werkstoffpaarung Siliziumkarbid/Siliziumkarbid.
Ölgefüllter Dichtungsraum mit Kontrollmöglichkeit
durch Inspektionsschraube.
Wellenlagerung:
Robuste, wartungsfreie, dauergeschmierte
Wälzlager.
Motor:
Druckwasserdichter Elektromotor mit
4-poliger Wicklung.
Isolationsklasseder Wicklung H,
Schutzart IP 68. Thermofühler in der
Wicklung zur Temperaturüberwachung.
Mit Dichtungsüberwachung in der
Ölsperrkammer und im Kabelanschlussraum.
Motorkühlung:
Motor mit Oberflächenkühlung im
Tauchbetrieb.
Betriebsart:
Der Motor ist für die Betriebsart S 1
(Dauerbetrieb) mit einer max. Schalthäufigkeit
von 15 Schaltungen / Stunde
bei untergetauchtem Motor ausgelegt.
Werkstoffe:
Motorgehäuse: Grauguß EN-GJL-250
Pumpengehäuse: Grauguß EN-GJL-250
Laufrad: Grauguß EN-GJL-250
Schleißring: Bronze
Motorwelle: Edelstahl 1.4104
Mechan. Verbindungsteile: Edelstahl
Elastomere: NBR
Gleitringdichtung (mediumseitig): SiC / SiC
Gleitringdichtung (motorseitig): SiC / SiC
Lackierung/Beschichtung:
Zweikomponenten-Lack auf Epoxidharz-Basis,
RAL 9005.
Technische Daten:
Förderstrom Q: 104,2 - 0,0
Förderhöhe Hman: 2,1 m - 25,4 m
Leistung P1: 17,0 kW
Leistung P2: 14,6 kW
Spannung 50 Hz: 400 V
Stromart: 3~
Nennstrom: 28,8 A
Druckanschluß: DN150
Gewicht: 228,0 kg
Drehzahl: 1450 1/min
Anschlusskabel: H07RN-F PLUS - 10G1.5
Steuerkabel: H07RN-F PLUS - 5G1.5
Länge Anschlusskabel: 10 m
Lieferumfang:
Mit losem Kabelende.
