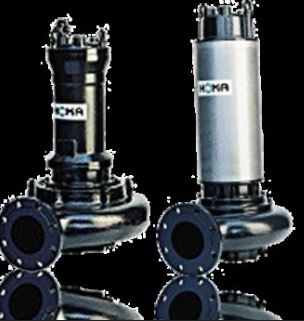

HOMA Abwasser-Tauchmotorpumpe MX3468-P76
Artikel-Nr.: 9563445.02
Teilen via
- Aktuell verfügbar
Technische Daten
Tauchmotorpumpe für Abwasser und Fäkalien.
Einsatz:
Fördern von häuslichem, kommunalem und
industriellem Schmutz- und Abwasser, Fäkalien und
Schlämmen, auch mit groben und faserigen
Bestandteilen.
Max. Temperatur des Fördermediums:
313 K, kurzzeitig bis 333 K.
Bauart:
Einstufiges Blockaggregat für den
transportablen sowie stationären Einsatz.
Hydraulik:
Pumpengehäuse mit horizontalem
Druckanschluss DN150.
Geschlossenes Einkanal-Laufrad
mit austauschbarem Schleißring.
Freier Laufraddurchgang 100 mm.
Wellendichtung:
Zwei Drehrichtungsunabhängige
Gleitringdichtungen in Tandemanordnung,
Werkstoffpaarung Siliziumkarbid/Siliziumkarbid.
Ölgefüllter Dichtungsraum mit Kontrollmöglichkeit
durch Inspektionsschraube.
Wellenlagerung:
Robuste, wartungsfreie, dauergeschmierte
Wälzlager.
Motor:
Druckwasserdichter Elektromotor mit
6-poliger Wicklung.
Isolationsklasse der Wicklung H,
Schutzart IP 68. Thermofühler in der
Wicklung zur Temperaturüberwachung.
Überwachung mittels PTC optional möglich.
Motorkühlung:
Motor mit Oberflächenkühlung im
Tauchbetrieb.
Betriebsart:
Der Motor ist für die Betriebsart S 1
(Dauerbetrieb) mit einer max. Schalthäufigkeit
von 15 Schaltungen / Stunde
bei untergetauchtem Motor ausgelegt.
Werkstoffe:
Motorgehäuse: Grauguß EN-GJL-250
Pumpengehäuse: Grauguß EN-GJL-250
Laufrad: Grauguß EN-GJL-250
Schleißring: Bronze
Motorwelle: Edelstahl 1.4104
Mechan. Verbindungsteile: Edelstahl
Elastomere: NBR
Gleitringdichtung (mediumseitig): SiC / SiC
Gleitringdichtung (motorseitig): SiC / SiC
Oberlager: Rillenkugellager
Unterlager: Zwei einreihige Schrägkugellager
Lackierung/Beschichtung:
Zweikomponenten-Lack auf Epoxidharz-Basis,
RAL 9005.
Technische Daten:
Förderstrom Q: 79,7 - 12,5
Förderhöhe Hman: 2,5 m - 14,0 m
Leistung P1: 9,0 kW
Leistung P2: 7,3 kW
Frequenz: 50
Spannung: 400 V
Stromart: 3~
Nennstrom: 16,3 A
Startart: Stern-Dreieck
Druckanschluss: DN150
Gewicht: Auf Anfr. kg
Drehzahl: 960 1/min
Anschlusskabel: H07RN8-F PLUS - 10G1.5
Steuerkabel: -
Länge Anschlusskabel: 10 m
Lieferumfang:
Mit losem Kabelende.
Fabrikat: HOMA
Typ: MX3468-P76
Förderleistung:
Einsatz:
Fördern von häuslichem, kommunalem und
industriellem Schmutz- und Abwasser, Fäkalien und
Schlämmen, auch mit groben und faserigen
Bestandteilen.
Max. Temperatur des Fördermediums:
313 K, kurzzeitig bis 333 K.
Bauart:
Einstufiges Blockaggregat für den
transportablen sowie stationären Einsatz.
Hydraulik:
Pumpengehäuse mit horizontalem
Druckanschluss DN150.
Geschlossenes Einkanal-Laufrad
mit austauschbarem Schleißring.
Freier Laufraddurchgang 100 mm.
Wellendichtung:
Zwei Drehrichtungsunabhängige
Gleitringdichtungen in Tandemanordnung,
Werkstoffpaarung Siliziumkarbid/Siliziumkarbid.
Ölgefüllter Dichtungsraum mit Kontrollmöglichkeit
durch Inspektionsschraube.
Wellenlagerung:
Robuste, wartungsfreie, dauergeschmierte
Wälzlager.
Motor:
Druckwasserdichter Elektromotor mit
6-poliger Wicklung.
Isolationsklasse der Wicklung H,
Schutzart IP 68. Thermofühler in der
Wicklung zur Temperaturüberwachung.
Überwachung mittels PTC optional möglich.
Motorkühlung:
Motor mit Oberflächenkühlung im
Tauchbetrieb.
Betriebsart:
Der Motor ist für die Betriebsart S 1
(Dauerbetrieb) mit einer max. Schalthäufigkeit
von 15 Schaltungen / Stunde
bei untergetauchtem Motor ausgelegt.
Werkstoffe:
Motorgehäuse: Grauguß EN-GJL-250
Pumpengehäuse: Grauguß EN-GJL-250
Laufrad: Grauguß EN-GJL-250
Schleißring: Bronze
Motorwelle: Edelstahl 1.4104
Mechan. Verbindungsteile: Edelstahl
Elastomere: NBR
Gleitringdichtung (mediumseitig): SiC / SiC
Gleitringdichtung (motorseitig): SiC / SiC
Oberlager: Rillenkugellager
Unterlager: Zwei einreihige Schrägkugellager
Lackierung/Beschichtung:
Zweikomponenten-Lack auf Epoxidharz-Basis,
RAL 9005.
Technische Daten:
Förderstrom Q: 79,7 - 12,5
Förderhöhe Hman: 2,5 m - 14,0 m
Leistung P1: 9,0 kW
Leistung P2: 7,3 kW
Frequenz: 50
Spannung: 400 V
Stromart: 3~
Nennstrom: 16,3 A
Startart: Stern-Dreieck
Druckanschluss: DN150
Gewicht: Auf Anfr. kg
Drehzahl: 960 1/min
Anschlusskabel: H07RN8-F PLUS - 10G1.5
Steuerkabel: -
Länge Anschlusskabel: 10 m
Lieferumfang:
Mit losem Kabelende.
Fabrikat: HOMA
Typ: MX3468-P76
Baumaße:
Förderleistung:
