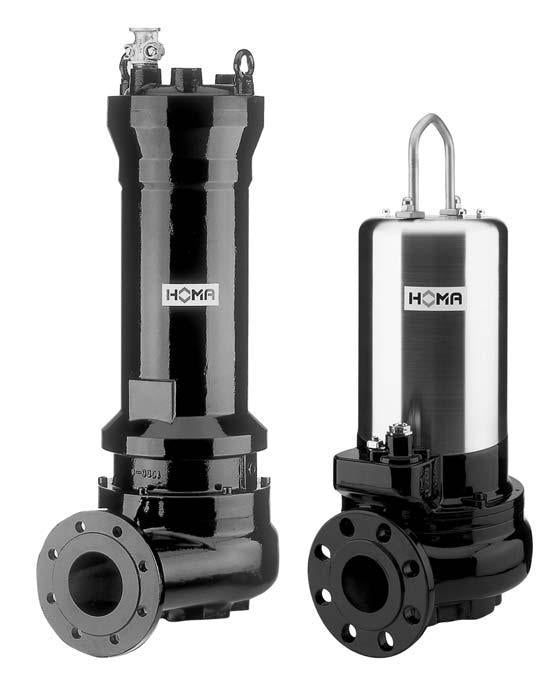

HOMA Abwasser-Tauchmotorpumpe VX 2345-T44 Ex Dir

Tauchmotorpumpe für Abwasser und Fäkalien.

Explosionsgeschützte Ausführung
nach ATEX Ex II 2 G EEx d IIB T4.

Einsatz:
Fördern von häuslichem, kommunalem und
industriellem Abwasser, Fäkalien und
Schlämmen, auch mit groben, langfaserigen
und zopfbildende Bestandteilen, sowie
gashaltige Fördermedien.

Max. Temperatur des Fördermediums:
35 °C, kurzzeitig bis 60 °C.

Bauart:
Einstufiges Blockaggregat für den
transportabelen sowie stationären Einsatz.

Hydraulik:
Pumpengehäuse mit horizontalem
Druckanschluß DN100.
Freistrom (Vortex)-Laufrad mit einem
freien Durchgang von 80 mm.

Wellendichtung:
Zwei Drehrichtungsunabhängige
Gleitringdichtungen in Tandemanordnung,
Werkstoffpaarung Siliziumkarbid/Siliziumkarbid.
Ölgefüllter Dichtungsraum mit Kontrollmöglichkeit
durch Inspektionsschraube.

Wellenlagerung:
Robuste, wartungsfreie, dauergeschmierte
Wälzlager.

Motor:
Druckwasserdichter Elektromotor mit
4-poliger Wicklung.
Isolationsklasse der Wicklung H,
Schutzart IP 68. Thermofühler in der
Wicklung zur Temperaturüberwachung.

Motorkühlung:
Motor mit Oberflächenkühlung im
Tauchbetrieb.

Betriebsart:
Der Motor ist für die Betriebsart S 1
(Dauerbetrieb) mit einer max. Schalthäufigkeit
von 15 Schaltungen / Stunde
bei untergetauchtem Motor ausgelegt.

Werkstoffe:
Motorgehäuse: Grauguß EN-GJL-250
Pumpengehäuse: Grauguß EN-GJL-250
Laufrad: Grauguß EN-GJL-250
Motorwelle: Edelstahl 1.4104
Mechan. Verbindungsteile: Edelstahl
Elastomere: NBR
Gleitringdichtung (mediumseitig): SiC / SiC
Gleitringdichtung (motorseitig): SiC / SiC
Oberlager: Rillenkugellager
Unterlager: Zweireihiges Schrägkugellager

Lackierung/Beschichtung:
Zweikomponenten-Lack auf PUR-Basis,
RAL 9005.

Technische Daten:
Förderstrom Q: 70,4 - 0,0
Förderhöhe Hman: 7,9 m - 14,6 m
Leistung P1: 4,4 kW
Leistung P2: 3,7 kW
Frequenz: 50
Spannung: 400 V
Stromart: 3~
Nennstrom: 7,5 A
Startart: Direkt
Druckanschluß: DN100
Gewicht: 109,0 kg
Drehzahl: 1450 rpm

Anschlusskabel: H07RN-F PLUS - 6G1.5
Steuerkabel: - -
Länge Anschlusskabel: 10 m

Lieferumfang:
Mit losem Kabelende.

Baumaße:



Förderleistung:
