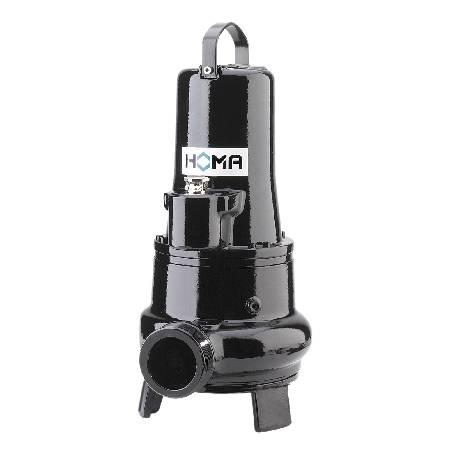

HOMA Tauchmotorpumpe für Schmutz- und Abwasser TP53M17/2 W Ex
Artikel-Nr.: 9605714.01
Teilen via
- Aktuell verfügbar
Technische Daten
Tauchmotorpumpe für Schmutz- und Abwasser.
Explosionsgeschützte Ausführung.
Einsatz:
Fördern von häuslichem, kommunalem und
industriellem Schmutz- und Abwasser, sowie
Schlämmen, auch mit groben und faserigen
Bestandteilen.
Max. Temperatur des Fördermediums:
40 °C, kurzzeitig bis 60 °C.
DIN EN 12050-2: Konformität und
Bauart geprüft und überwacht von der
LGA, Zertifikat Nr. 0220119.
Bauart:
Einstufiges Blockaggregat für den
transportablen sowie stationären Einsatz.
Hydraulik:
Pumpengehäuse mit horizontalem
Druckanschluss G 3 AG.
Geschlossenes Einschaufelrad
mit austauschbarem Schleißring
Freier Laufraddurchgang 50 mm.
Wellendichtung:
Drehrichtungsunabhängige
Kombination von Gleitringdichtung
(Siliziumkarbid/Siliziumkarbid) und
Radialdichtung in Ölsperrkammer.
Ölgefüllter Dichtungsraum mit
Kontrollmöglichkeit durch Inspektionsschraube.
Wellenlagerung:
Robuste, wartungsfreie, dauergeschmierte
Wälzlager.
Motor:
Druckwasserdichter Elektromotor mit
2-poliger Wicklung.
Isolationsklasse der Wicklung H,
Schutzart IP 68. Thermofühler in der
Wicklung zur Temperaturüberwachung.
Überwachung mittels PTC optional möglich.
Motorkühlung:
Motor mit Oberflächenkühlung im
Tauchbetrieb.
Betriebsart:
Der Motor ist für die Betriebsart S 1
(Dauerbetrieb) mit einer max. Schalthäufigkeit
von 15 Schaltungen / Stunde
bei untergetauchtem Motor ausgelegt.
Werkstoffe:
Motorgehäuse: Grauguß EN-GJL-250
Pumpengehäuse: Grauguß EN-GJL-250
Laufrad: Grauguß EN-GJL-250
Schleißring: Bronze
Motorwelle: Edelstahl 1.4104
Mechan. Verbindungsteile: Edelstahl
O-Ringe: NBR
Gleitringdichtung (mediumseitig): SiC / SiC
Wellendichtring (motorseitig): NBR
Lackierung/Beschichtung:
Zweikomponenten-Lack auf Epoxidharz-Basis,
RAL 9005.
Technische Daten:
Förderstrom Q: 960,0 - 0,0
Förderhöhe Hman: 0,8 m - 12,5 m
Leistung P1: 1,6 kW
Leistung P2: 1,2 kW
Frequenz: 50
Spannung: 230 V
Stromart: 1~
Nennstrom: 7,6 A
Startart: Direkt
Druckanschluss: G 3 AG
Gewicht: 32 kg
Drehzahl: 2900 rpm
Anschlusskabel: H07RN8-F PLUS - 6G1,5
Länge Anschlusskabel: 10 m
Lieferumfang:
Pumpe mit integriertem Bodenstützfuß.
Mit losem Kabelende.
Zum Betrieb ist ein Kondensator erforderlich,
der im Schaltgerät eingebaut wird.
Fabrikat: HOMA
Typ: TP53M17/2 W Ex
