HUAWEI SUN2000-36KTL-M3 Wechselrichter - sofort lieferbar
Artikel-Nr.: SUN2000-36KTL-M3
- Auf Lager

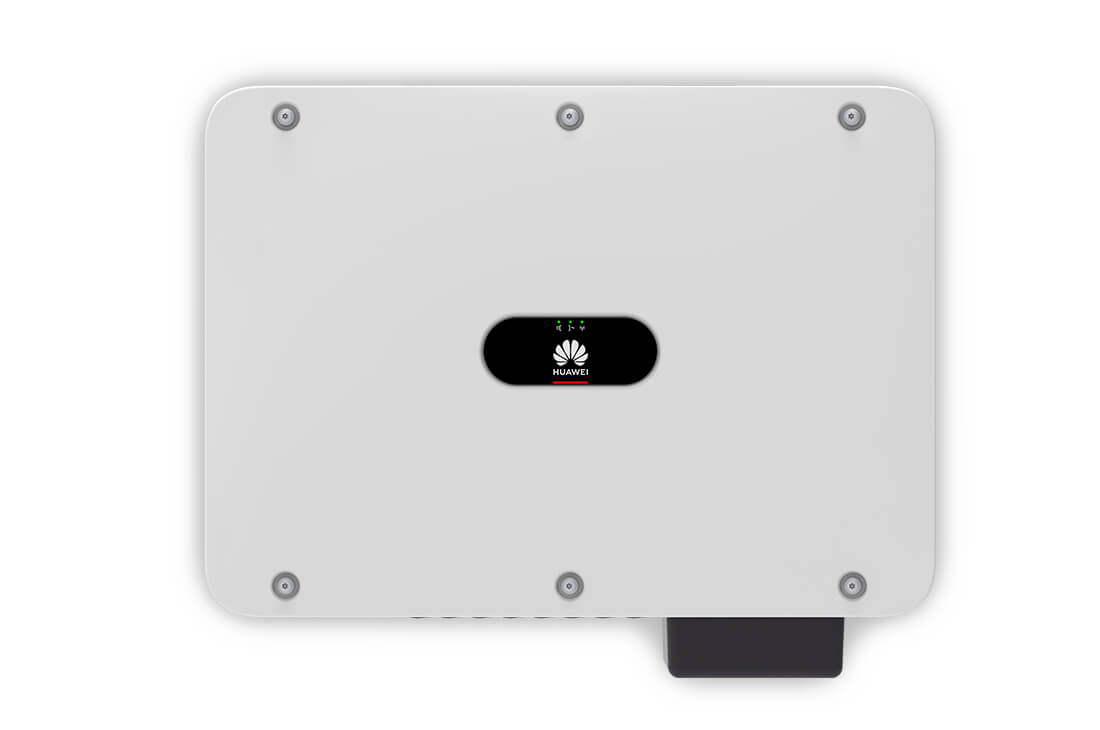

HUAWEI SUN2000-36KTL-M3 Wechselrichter
|
MPPT-Spannungsbereich |
200 - 1000 V |
|
Max. Eingangsstrom pro MPPT |
26 A |
|
Anzahl d. MPP Tracker |
2 |
|
AC-Nennleistung |
36000 W |
|
Anzahl d. Einspeisephasen |
3 |
|
Abmessungen |
640 x 530 x 270 mm |
Huawei SUN2000-36KTL-M3 – Allgemeine Daten
Betriebstemperaturbereich: -25 ~ +60 °C
Relative Betriebsfeuchtigkeit: 0 % RH~100 % RH
Betriebshöhe: max. 4.000 m
Kühlung: Konvektionskühlung
Gewicht (mit Montageplatte): 43 Kg
Geräuschentwicklung: < 46 dB
Abmessungen: 640 x 530x 270 mm
DC-Anschluss: Stäubli MC4
AC-Anschluss: Kabelschuhe auf Anschlussbolzen M8
Schutzart (nach IEC 60529): IP66
Topologie: Transformatorlos
Energieverbrauch nachts: ≤ 5.5 W
DC MBUS-kompatibler Optimierer: SUN2000-450W-P
Huawei SUN2000-36KTL-M3 – Eingang DC
Max. Eingangsspannung1: 1.100 V
Max. Strom pro MPPT: 26 A
Max. Kurzschlussstrom pro MPPT: 40 A
Startspannung: 200 V
MPPT-Betriebsspannungsbereich2 : 200 V bis 1.000 V
Nenneingangsspannung: 600 V
Anzahl der MPP-Tracker: 4
Max. Anzahl der Eingänge pro MPPT: 2
Huawei SUN2000-36KTL-M3 – Ausgang AC
Nennleistung: 36000 W
Maximale Scheinleistung: 40000 VA
Nennausgangsspannung: 230 Vac / 400 Vac, 3W/N+PE
AC-Netzfrequenz: 50 Hz / 60 Hz
Nennausgangsstrom: 52 A
Maximaler Ausgangsstrom: 58 A
Einstellbarer Leistungsfaktor: 0.8 kap. … 0.8 ind.
Klirrfaktor (THD): ≤ 3%
Huawei SUN2000-36KTL-M3 – Wirkungsgrad
Max. Wirkungsgrad: 98.7 % Europäischer Wirkungsgrad: 98.4 %
Huawei SUN2000-36KTL-M3 – Kommunikation
Anzeige: LED Anzeige
RS485: Ja
USB: WLAN/Ethernet via Smart Dongle-WLAN-FE (optional), 4G/3G/2G via Smart Dongle-4G (optional)
Monitoring BUS (MBUS): Ja (Isolationstransformator erforderlich)
Huawei SUN2000-36KTL-M3 – Schutz und Funktionen
DC Lasttrennschalter: Ja
Inselnetzerkennung: Ja
AC-Überstromschutz: Ja
DC-Verpolungsschutz: Ja
String-Überwachung: Ja
DC-Überspannungsableiter: Ja
AC-Überspannungsschutz: Ja
DC-Isolationswiderstandserkennung: Ja
Fehlerstromüberwachung: Ja
Lichtbogenerkennung: Ja
Eingänge für Rundsteuerempfänger PID Recovery3: Ja
Huawei SUN2000-36KTL-M3 – Sicherheitsnormen
EN 62109-1/-2, IEC 62109-1/-2, EN 50530, IEC 62116, IEC 60068, IEC 61683
Huawei SUN2000-36KTL-M3 – Netzanschlussstandards
IEC 61727, VDE-AR-N4105, VDE 0126-1-1, BDEW, G59/3, UTE C 15-712-1, CEI 0-16, CEI 0-21, RD 661, RD 1699, P.O. 12.3,RD 413, EN-50438-Türkei, EN-50438-Irland, C10/11, MEA, Resolution Nr.7, NRS 097-2-1, AS/NZS 4777.2, DEWA
Weitere Informationen zur Normkonformität auf Anfrage gerne erhältlich.
Huawei SUN2000-36KTL-M3 – im Lieferumfang enthalten
PV Steckverbinder
Bluetooth-Dongle
Halterung
Huawei SUN2000-36KTL-M3 – Hinweise und Erklärungen
1 Die maximale Eingangsspannung ist die Obergrenze der Gleichspannung. Jede höhere Eingangsgleichspannung würde wahrscheinlich den Wechselrichter beschädigen.
2 Jede DC-Eingangsspannung über dem Betriebsspannungsbereich kann zu fehlerhaftem Betrieb führen.
3 SUN2000-36KTL-M3 hebt das Potential zwischen PV- und Erde durch die integrierte PID-Recovery-Funktion auf über Null an. Zu den unterstützten Modultypen gehören: P-Typ (Mono, Poly), N-Typ (nPERT, HIT)
Datenblatt
In dem HUAWEI SUN2000-36KTL-M3 liegt ein leistungsstarker Wechselrichter, der für die Umwandlung von Gleichstrom der PV-Anlage in Wechselstrom zuständig ist. Er ist gebaut, um die optimale Effizienz zu erreichen und einen hohen Wirkungsgrad zu haben. Sein Gewicht beträgt 43 kg inklusive der Montageplatte. Installiert wird der Wechselrichter per Fusion Solar-App, die über WLAN gesteuert wird. Die Kommunikation mit dem Smart Power Sensor und Smartlogger findet über RS485 statt. An den Seiten befinden sich insgesamt acht DC-Anschlüsse.
Der HUAWEI SUN2000-36KTL-M3 Wechselrichter hat den großen Vorteil, einen Überspannungsschutz vom Typ 2 für AC und DC zu haben. Zudem hat er vier unabhängige MPP-Tracker, um für einen ausgeglichenen Leistungsbereich zu sorgen. Dies schafft er mit einer Maximalleistung von 40.000 VA und einer Betriebsspannung, die zwischen 200 und 1000 Volt liegt. Dadurch erreicht der Wechselrichter einen maximalen Wirkungsgrad von 98,7 % und einen europäischen Wirkungsgrad von 98,4 %.
