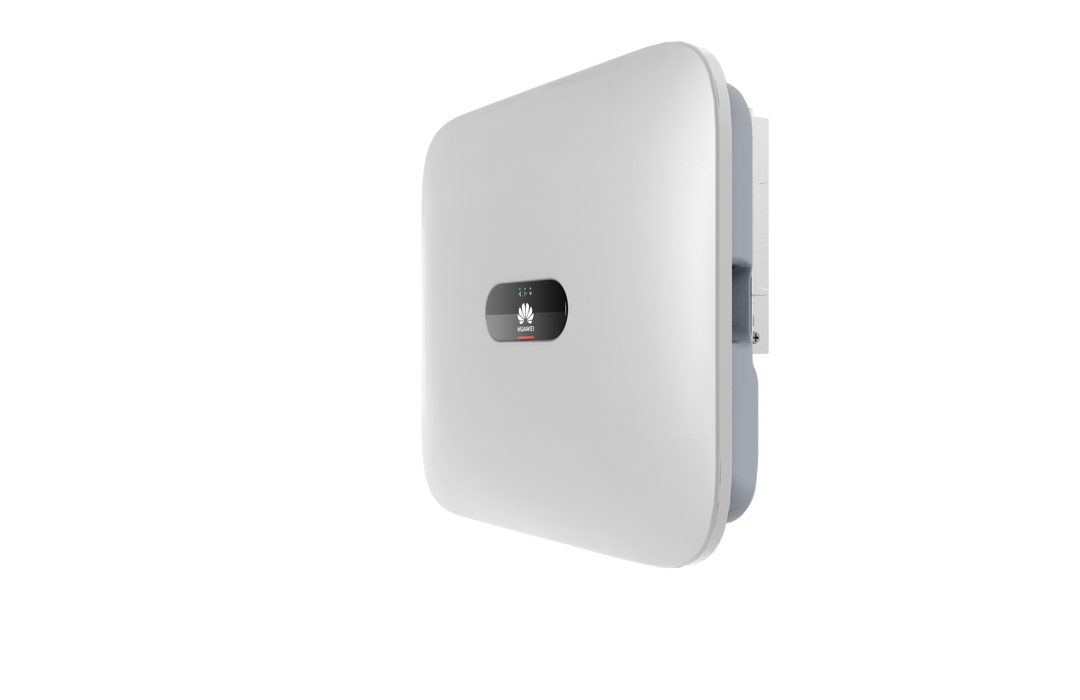

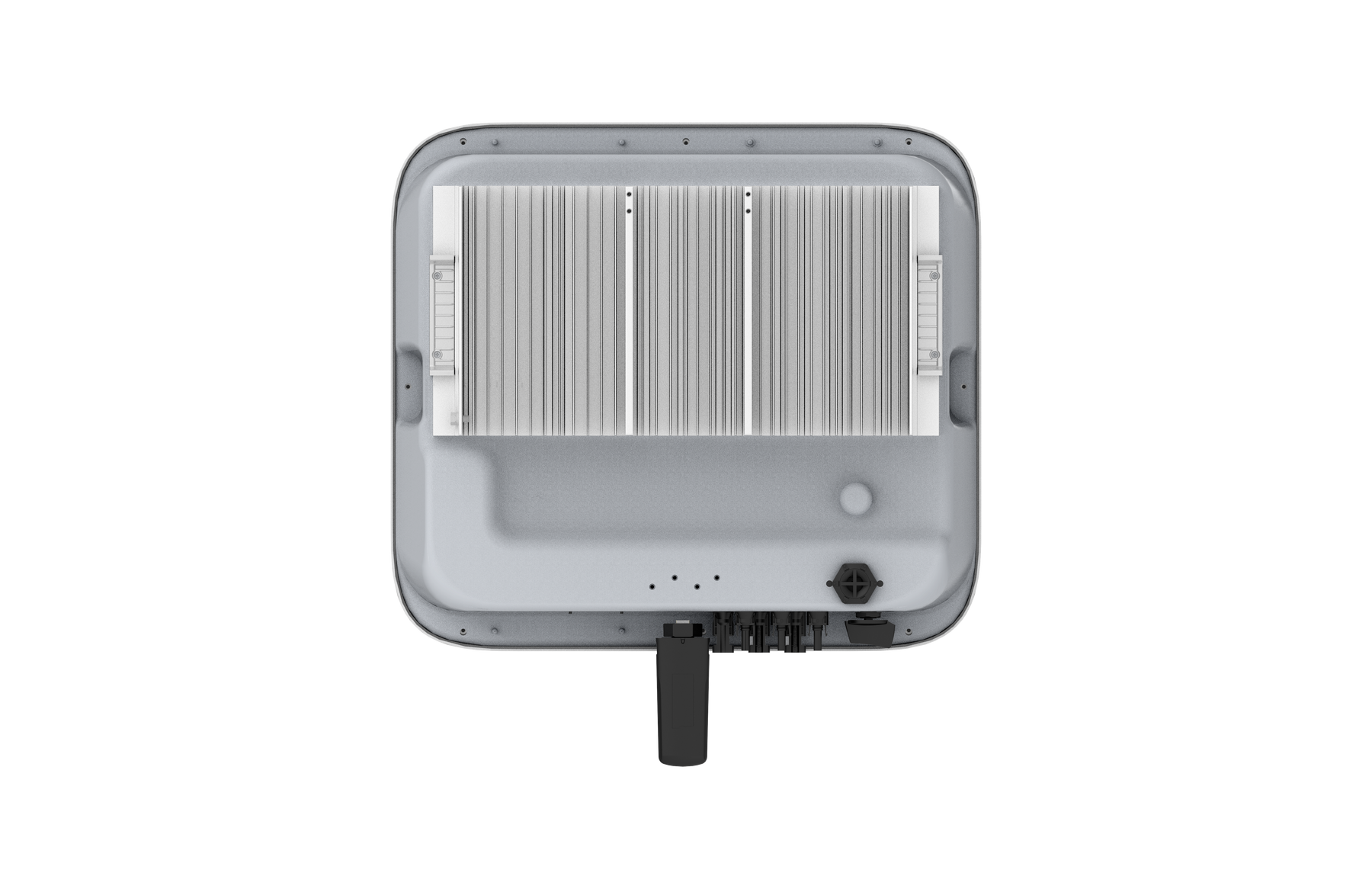

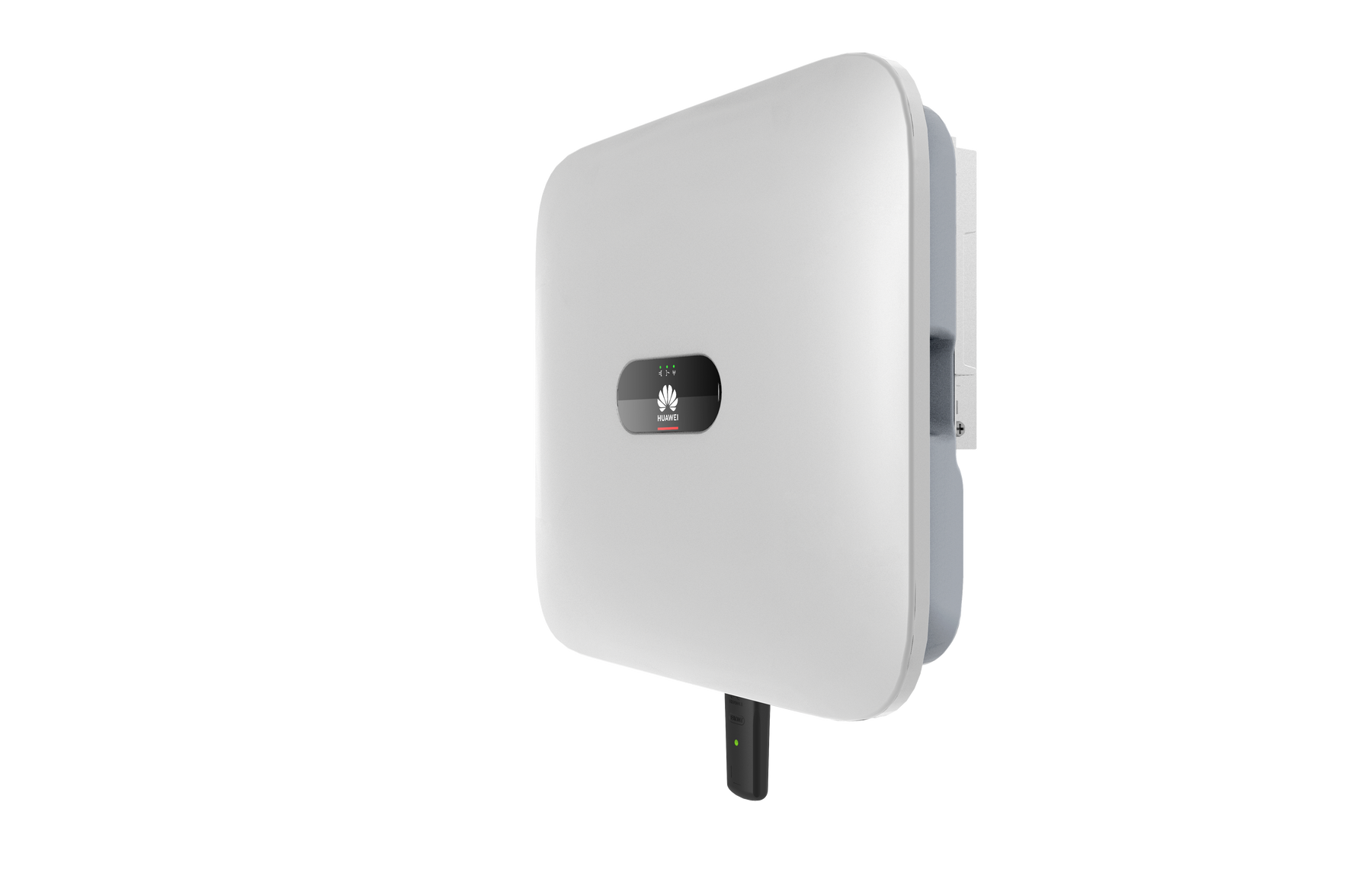

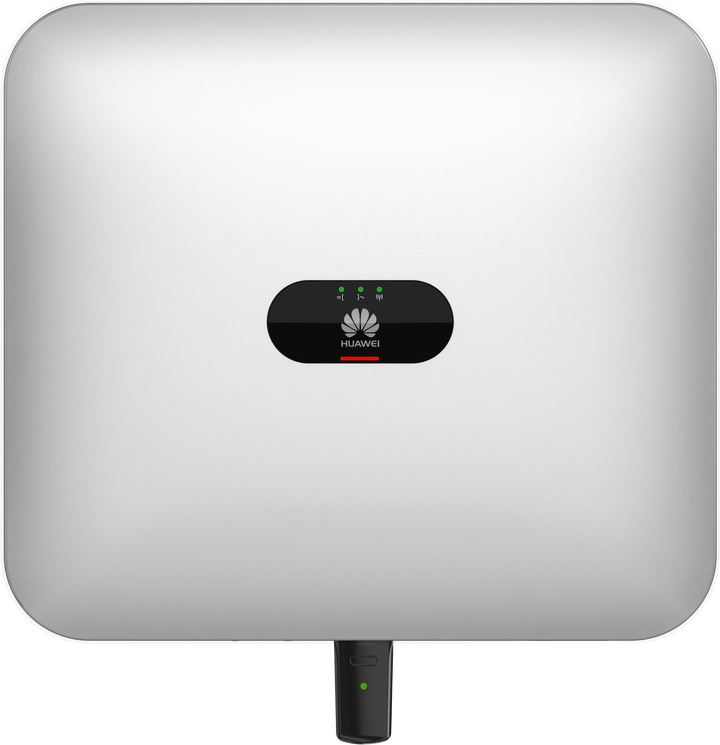

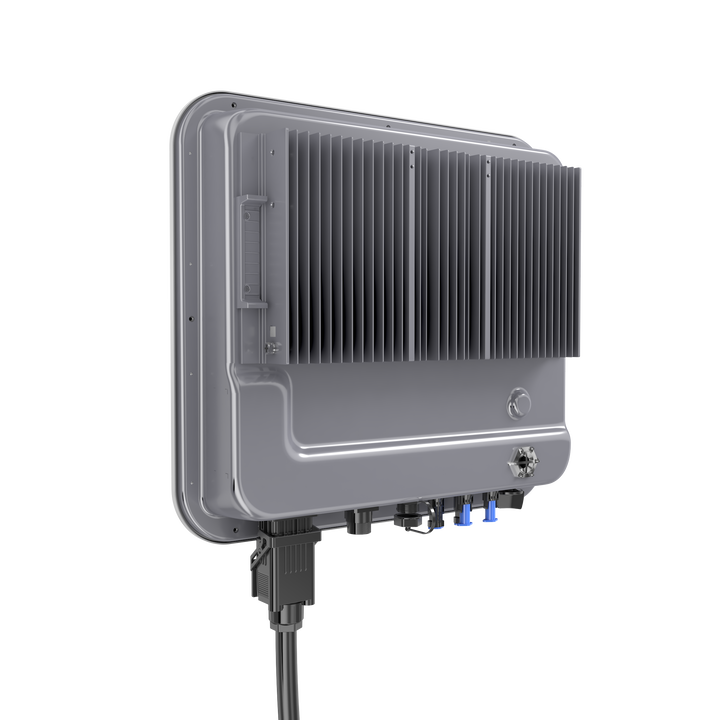

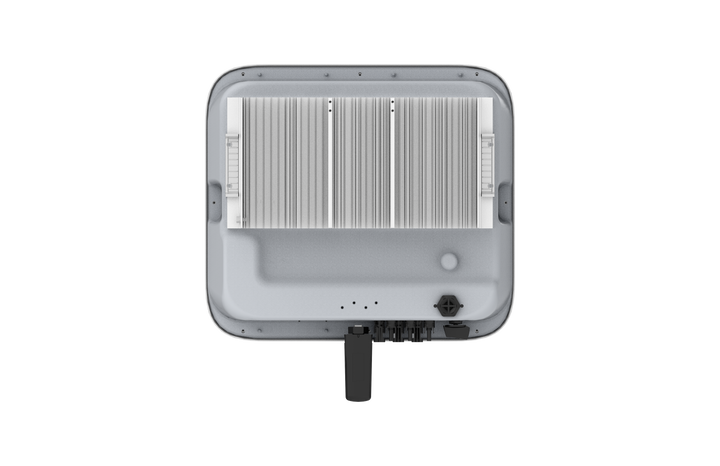

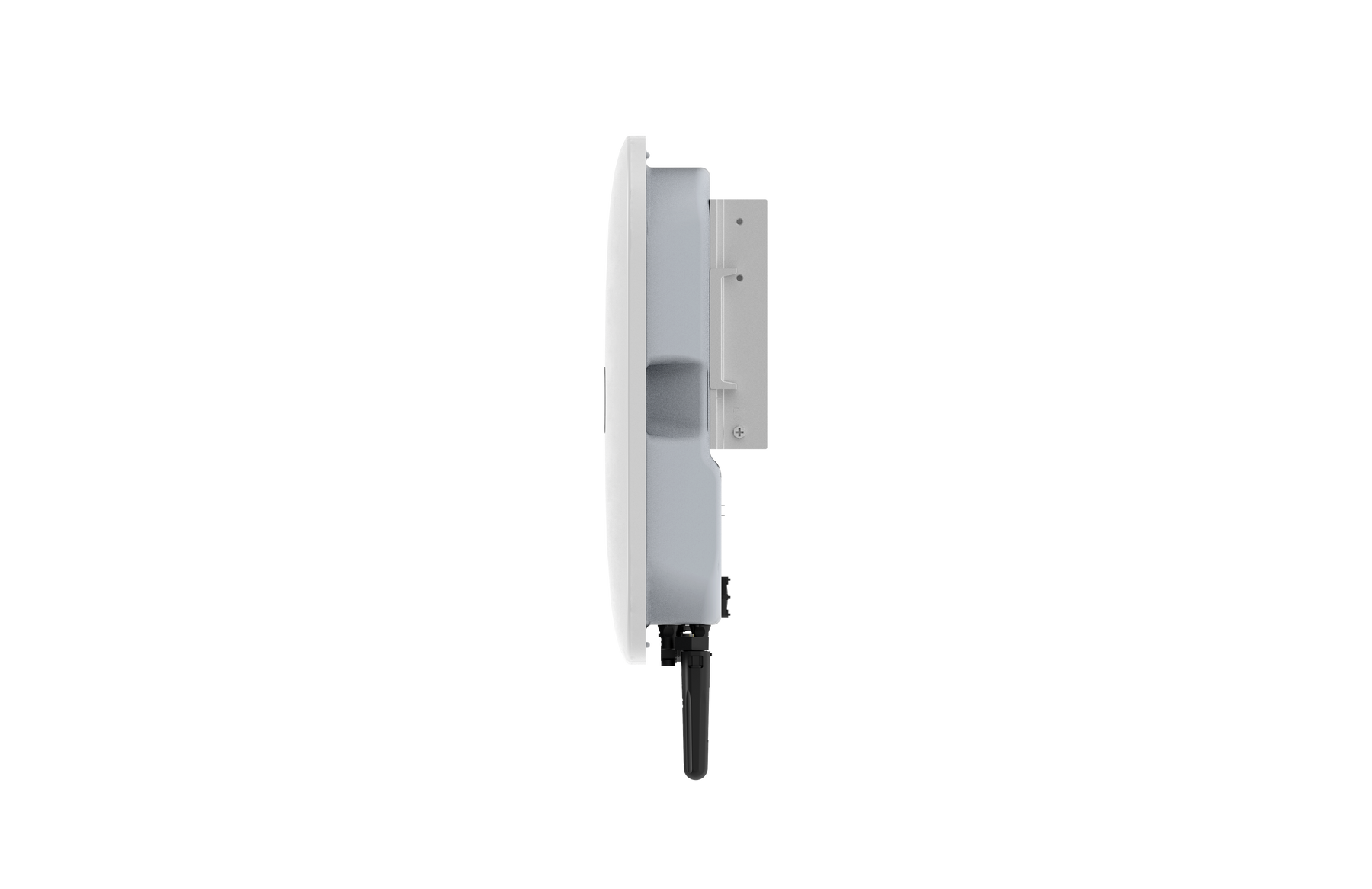

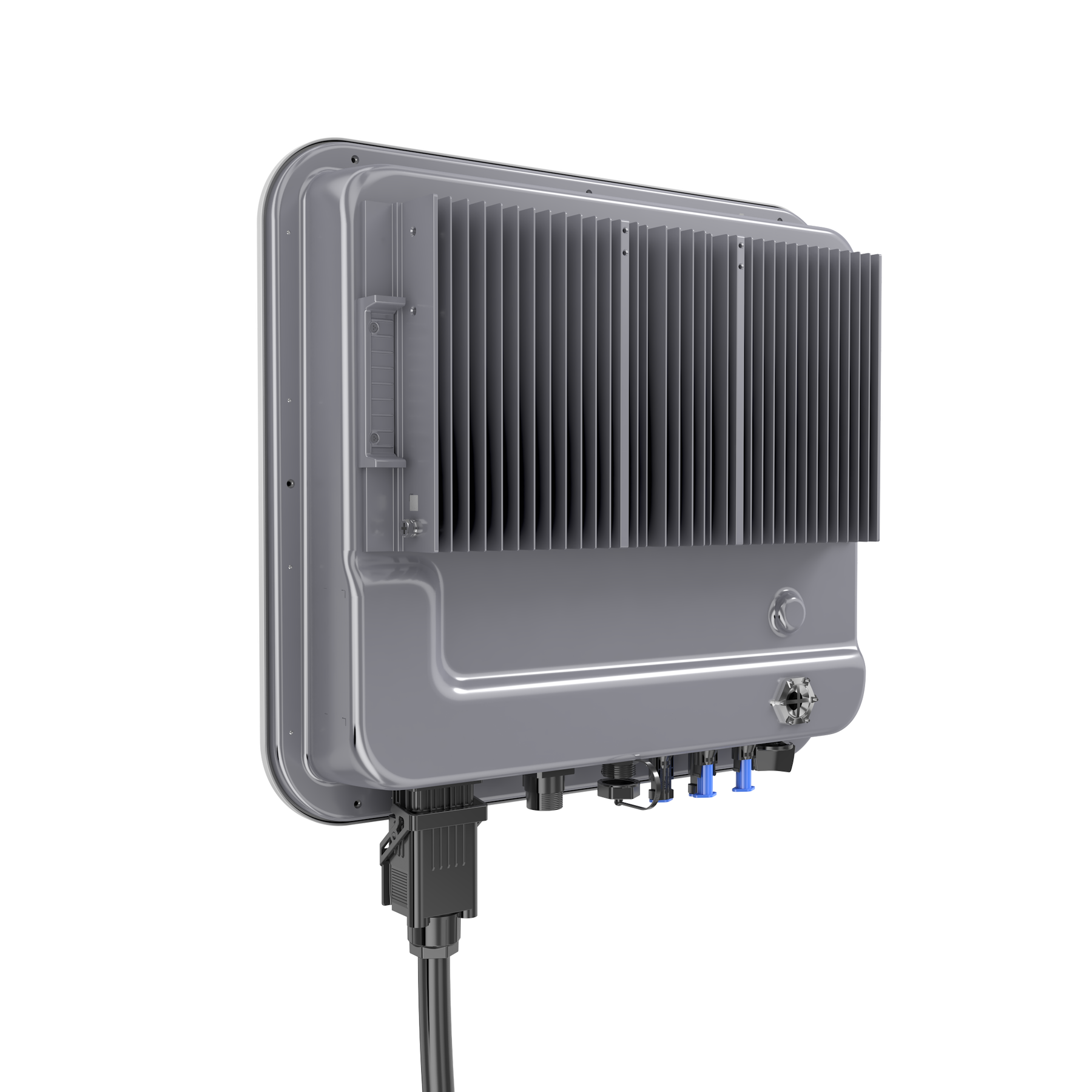

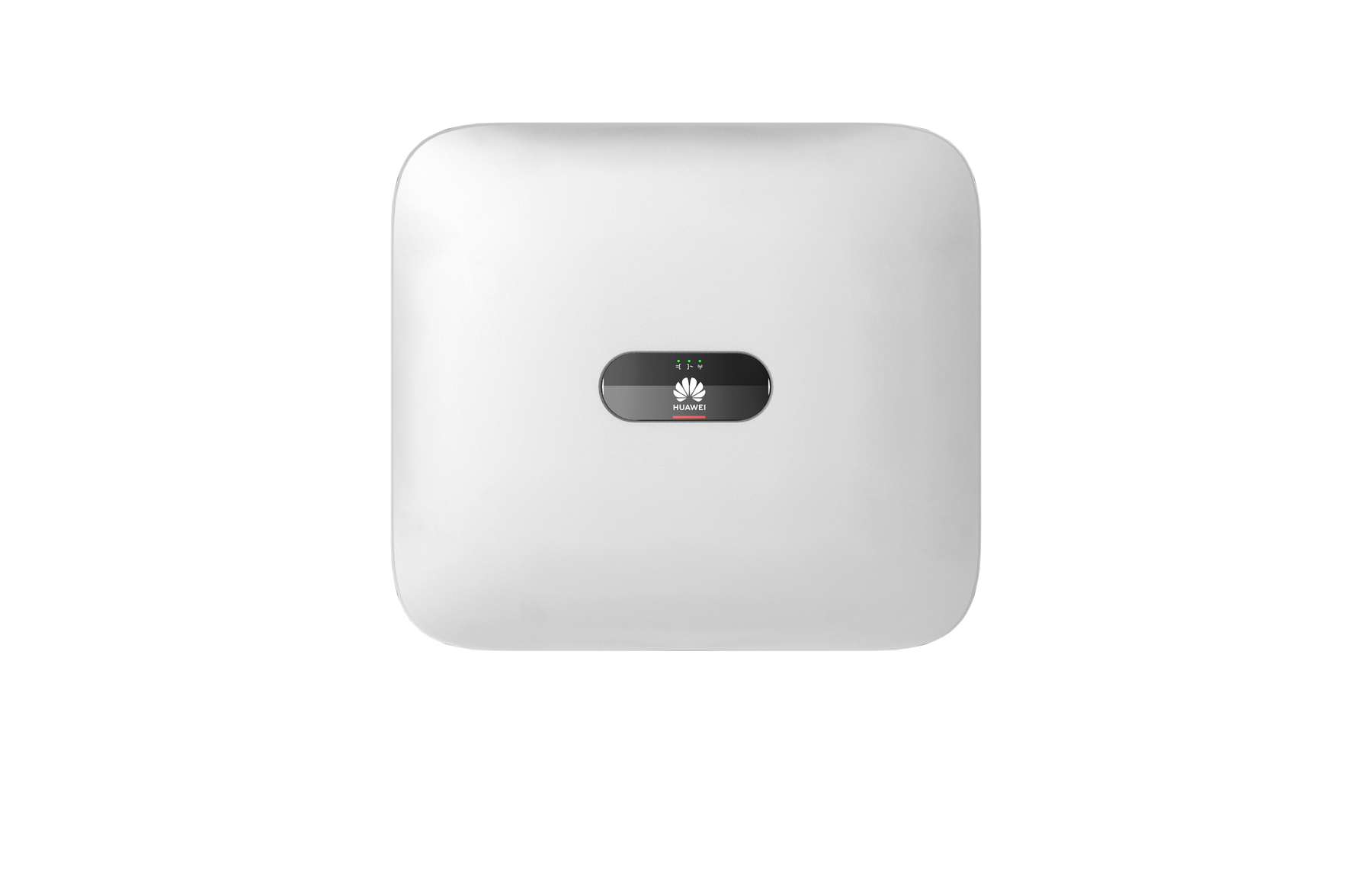

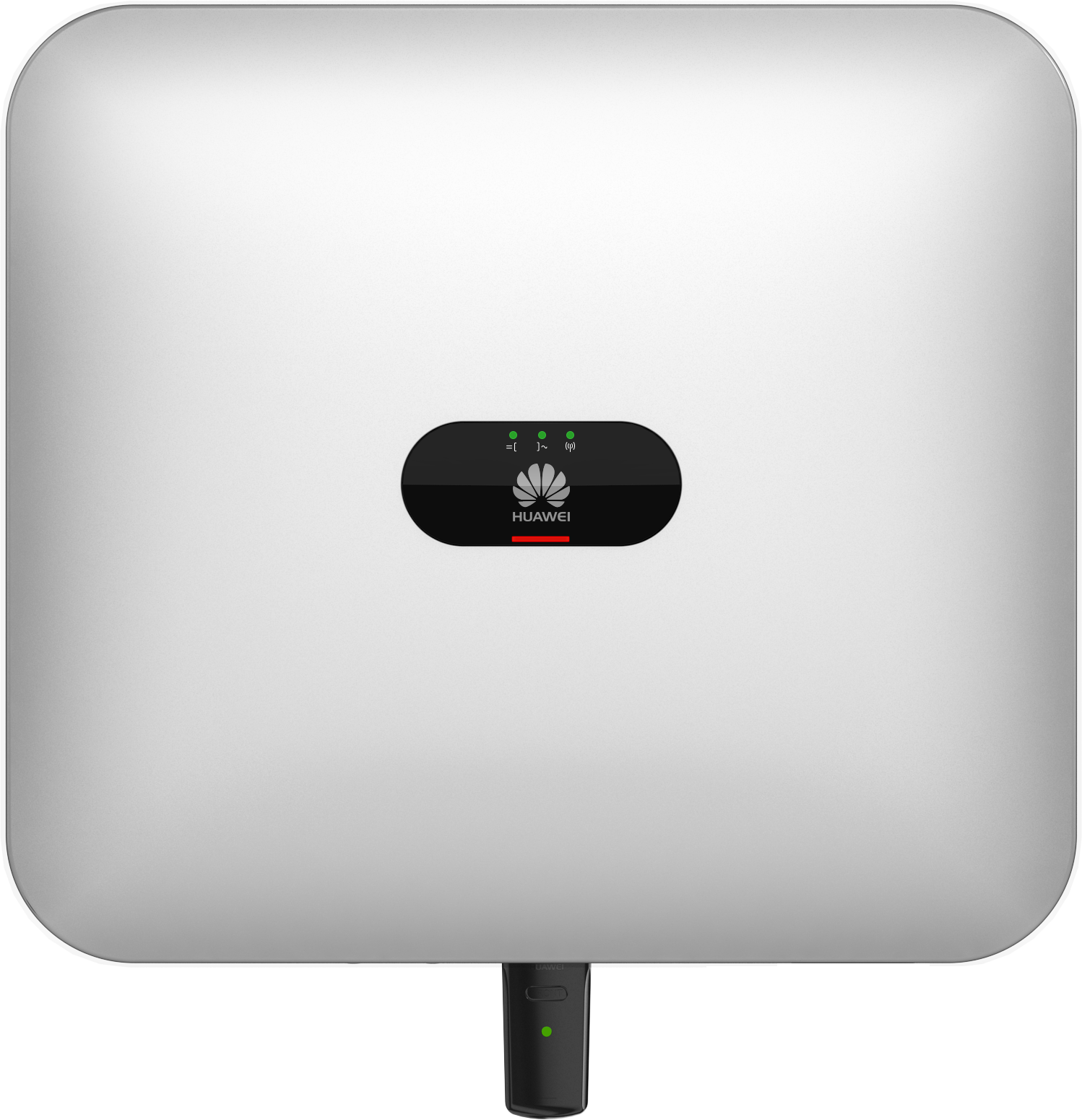

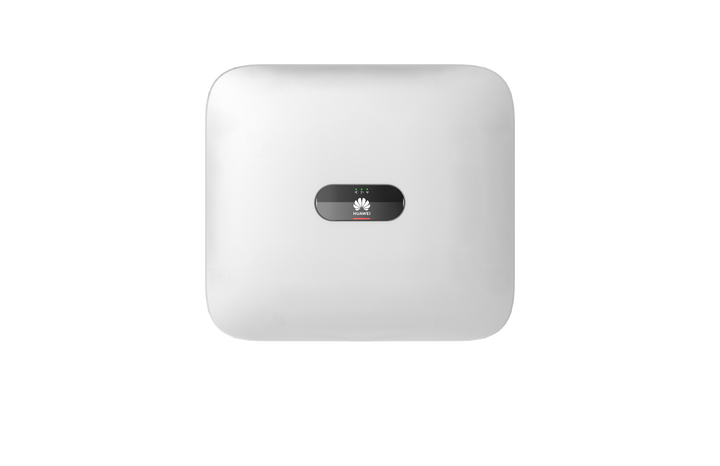

HUAWEI SUN2000-3KTL-M1-HC Wechselrichter
Die Aufgabe des HUAWEI SUN2000-3KTL-M1 Wechselrichters ist, den Gleichstrom der Solaranlage in Wechselstrom umzuwandeln. Dies schafft es mit einer 3000-Watt-Leistung, die auf 3 Phasen aufgeteilt ist. Für die Montage reicht eine Person, wegen des leichten Gewichts von 17 kg und der kompakten Bauweise.
- Auf Lager
HUAWEI SUN2000-3KTL-M1-HC Wechselrichter
MPPT-Spannungsbereich |
140 - 980 V |
Max. Eingangsstrom pro MPPT |
11 A |
Anzahl d. MPP Tracker |
2 |
AC-Nennleistung |
3000 W |
Anzahl d. Einspeisephasen |
3 |
Abmessungen |
525 x 470 x 146,5 mm |
Huawei SUN2000-3KTL-M1 – Allgemeine Daten
Betriebstemperaturbereich: -25 ~ +60 °C
Relative Betriebsfeuchtigkeit: 0 % RH~100 % RH
Betriebshöhe: 0 – 4.000 m (Derating > 2.000 m)
Kühlung: Konvektionskühlung
Anzeige: LED – Anzeige
Kommunikation: RS485, WLAN, Ethernet über Smart Dongle-WLAN-FE; 4G/3G/2G über Smart Dongle 4G (optional)
Gewicht (inkl. Befestigungswinkel): 17 Kg
Abmessungen (inkl. Befestigungswinkel): 525 x 470 x 146.5 mm
Schutzart: IP65
Energieverbrauch nachts: < 5,5 W (<10 W, wenn die PID-Wiederherstellungsfunktion aktiviert ist)
Huawei SUN2000-3KTL-M1 – Eingang (DC)
Empfohlene maximale PV-Leistung1: 4.500 Wp
Max. Eingangsspannung2: 1.100 V
Betriebsspannungsbereich3 : 140 V ~ 980 V
Startspannung: 200 V
Nenneingangsspannung: 600 V
Max. Eingangsstrom pro MPPT: 11 A
Max. Kurzschlussstrom: 15 A
Anzahl der MPP-Tracker: 2
Max. Anzahl der Eingänge pro MPPT: 1
Huawei SUN2000-3KTL-M1 – Eingang (DC-Batterie)
Kompatible Batterie: HUAWEI Smart String ESS 5kWh – 30kWh
Betriebsspannungsbereich: 600 V ~ 980 V
Maximaler Betriebsstrom: 16 A
Maximale Ladeleistung: 10.000 W
Maximale Entladeleistung: 3.300 W
Huawei SUN2000-3KTL-M1 – Ausgang (Auf dem Gitter)
Netzanschluss: Three-phase
Nennleistung: 3.000 W
Maximale Scheinleistung: 3.300 VA
Nennausgangsspannung: 220 Vac / 380 Vac, 230 Vac / 400 Vac, 3W / N+PE
AC-Netzfrequenz: 50 Hz / 60 Hz
Maximaler Ausgangsstrom: 5.1 A
Einstellbarer Leistungsfaktor: 0,8 kap. … 0,8 ind.
Klirrfaktor (THD): ≤ 3%
Huawei SUN2000-3KTL-M1 – Ausgang (Backup Power über Backup Box-B1)
Maximale Scheinleistung: 3.300 VA
Nennausgangsspannung: 220 V / 230 V
Maximaler Ausgangsstrom: 15 A
Einstellbarer Leistungsfaktor: 0,8 kap. … 0,8 ind.
Huawei SUN2000-3KTL-M1 – Schutz und Funktion
DC Lasttrennschalter: Ja
Inselnetzerkennung: Ja
DC-Verpolungsschutz: Ja
Isolationsüberwachung: Ja
DC-Überspannungsschutz: Ja, kompatibel mit Schutzart TYP II gemäß EN / IEC 61643-11
AC-Überspannungsschutz: Ja, kompatibel mit Schutzart TYP II gemäß EN / IEC 61643-11
Fehlerstromüberwachung: Ja
AC-Überstromschutz: Ja
AC-Kurzschlussschutz: Ja
Lichtbogenerkennung: Ja
Eingänge für Rundsteuerempfänger: Ja
Integrierte PID-Wiederherstellung: Ja
Batterieladung vom Netz möglich: Ja
Huawei SUN2000-3KTL-M1 – Moduloptimierer
DC MBUS-kompatibler Optimierer: SUN2000-450W-P
Huawei SUN2000-3KTL-M1 – Normenkonformität (weitere auf Anfrage erhältlich)
Sicherheitsnormen: EN/IEC 62109-1, EN/IEC 62109-2, IEC 62116
Netzanschlussstandards: G98, G99, EN 50438, CEI 0-21, VDE-AR-N-4105, AS 4777, C10/11, ABNT, UTE C15-712, RD 1699, TOR D4, NRS 097-2-1, IEC61727, IEC62116, DEWA
Huawei SUN2000-3KTL-M1 – im Lieferumfang enthalten
PV Steckverbinder
Akkusteckverbinder
AC Steckverbinder
Signalkabelsteckverbinder
Halterung
WLAN-FE-Dongle
Huawei SUN2000-3KTL-M1 – Hinweise und Erklärungen
1 Die maximale PV-Eingangsleistung des Wechselrichters beträgt 20,000Wp, wenn lange Strings entworfen und vollständig mit den Leistungsoptimierern SUN2000-450-P verbunden sind
2 Die maximale Eingangsspannung ist die Obergrenze der Gleichspannung. Jede höhere Eingangsgleichspannung würde wahrscheinlich den Wechselrichter beschädigen.
3 Jede DC-Eingangsspannung über dem Betriebsspannungsbereich kann zu fehlerhaftem Betrieb führen.
Datenblatt
Die Aufgabe des HUAWEI SUN2000-3KTL-M1 Wechselrichters ist, den Gleichstrom der Solaranlage in Wechselstrom umzuwandeln. Dies schafft es mit einer 3000-Watt-Leistung, die auf 3 Phasen aufgeteilt ist. Für die Montage reicht eine Person, wegen des leichten Gewichts von 17 kg und der kompakten Bauweise. Die Kommunikation mit dem Smart Power Sensor und des LUNA2000 ESS 5-15 kWh geschieht über RS485. Zudem kann der Wechselrichter über WLAN mit einer App gesteuert werden. An der Batterieschnittstelle wird die Batterie per Plug-and-Play angeschlossen.
Der HUAWEI SUN2000-3KTL-M1 Wechselrichter ist mit der Schutzart IP65 ausgestattet und hat zwei unabhängige MPP-Tracker. Für die Überwachung der Anlage dient das kostenlose Fusion Solar-Tool, das über die App gesteuert wird. Das Gerät ist mit der PID-Technologie und die Lichtbogenerkennung ausgestattet, um Schwankungen in der Leistung besser kontrollieren zu können. Auf diese Weise gelangt es zu einem maximalen Wirkungsgrad von 98,2 %. Dank der Konvektionskühlung bleibt der Wechselrichter im Betrieb angenehm leise.
