Huawei Wechselrichter SUN2000-4.6KTL-L1
Artikel-Nr.: 0133635
- Auf Lager

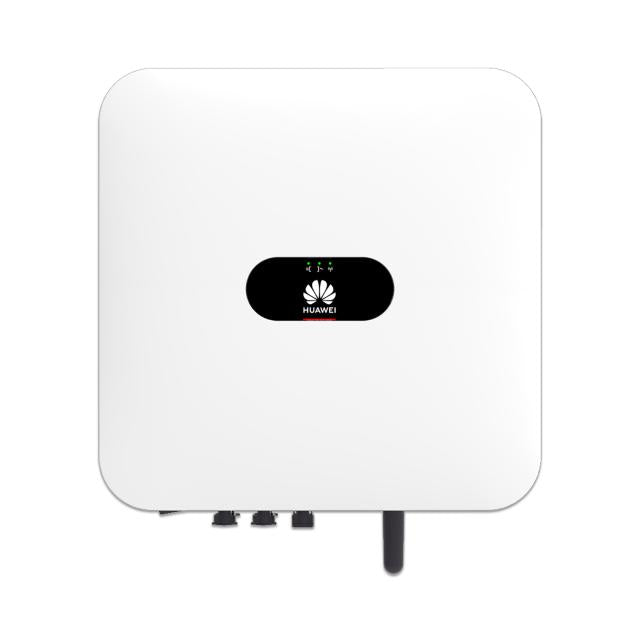

HUAWEI SUN2000-4.6KTL-L1 Wechselrichter
|
AC-Nennleistung |
4600 W |
|
Max. AC-Ausgangsstrom |
23 A |
|
Europ. Wirkungsgrad |
97,7 % |
|
Anzahl der Einspeisephasen |
1 |
|
Anzahl der MPP-Tracker |
2 |
|
Abmessungen |
365 x 365 x 156 mm |
Huawei SUN2000-4.6KTL-L1 – Allgemeine Daten
Betriebstemperaturbereich: -25 ~ +60 °C
Relative Betriebsfeuchtigkeit: 0 % RH~100 % RH
Betriebshöhe: 0 – 4.000 m (Derating > 2.000 m)
Kühlung: Natürliche Konvektion
Anzeige: Status LED´s
Kommunikation: RS485, WLAN, Ethernet*, 4G/3G/2G*
Gewicht (inkl. Befestigungswinkel): 12 Kg
Abmessungen (inkl. Befestigungswinkel): 365 x 365 x 156 mm
Schutzart: IP65
Huawei SUN2000-4.6KTL-L1 – Eingang DC
Empfohlene maximale PV-Leistung1: 6.900 Wp
Max. Eingangsspannung2: 600 V
Startspannung: 100 V
Voller MPPT-Spannungsbereich2: 90 V ~ 560 V (1)
Nenneingangsspannung: 360 V
Max. Eingangsstrom pro MPPT: 12.5 A
Max. Kurzschlussstrom: 18 A
Anzahl der MPP-Tracker: 2
Max. Anzahl der Eingänge: 2
Huawei SUN2000-4.6KTL-L1 – Ausgang AC
Netzanschluss: Einphasig
Nennleistung: 4.600 W
Max. Scheinleistung5: 5.000 VA
Nennausgangsspannung: 220 V / 230 V / 240 V
AC – Netzfrequenz: 50 Hz / 60 Hz
Max. Ausgangsstrom6: 23 A
Einstellbarer Leistungsfaktor: 0.8 kap. … 0.8 ind.
Klirrfaktor (THD): ≤ 3%
Huawei SUN2000-4.6KTL-L1 – Wirkungsgrad
Max. Wirkungsgrad: 98.4 %
Europäischer Wirkungsgrad: 97.8 %
Huawei SUN2000-4.6KTL-L1 – Schutzeinrichtungen
DC Lasttrennschalter: Ja
DC-Verpolungsschutz: Ja
AC-Überstromschutz: Ja
AC-Kurzschlussschutz: Ja
Überhitzungsschutz: Ja
Lichtbogenfehlerschutz: Ja
DC-Überspannungsschutz4: Ja
AC-Überspannungsschutz4: Ja
DC-Isolationsüberwachung: Ja
Fehlerstromüberwachung: Ja
Huawei SUN2000-4.6KTL-L1 – Batterie Kompatibilität
Kompatible Batterie: LG Chem RESU 7H_R / 10H_R
Spannungsbereich: 350 ~ 450 Vdc
Max. Strom: 10 A
Max. Entladeleistung: 4.600 W
Kompatible Batterie: HUAWEI Smart ESS Batterie 5 kWh – 30 kWh 1
Betriebsspannungsbereich: 350 ~ 560 VDC
Max. Betriebsstrom: 15 A
Max. Ladeleistung3: 5.000 W
Max. Entladeleistung: 4.600 W
Huawei SUN2000-4.6KTL-L1 – Normen und Sicherheit
EN/IEC 62109-1, EN/IEC 62109-2
Huawei SUN2000-4.6KTL-L1 – Netzanschlussbedingungen
G98, G99, EN 50549-1, CEI 0-21, VDE-AR-N-4105, AS 4777.2, C10/11, ABNT, UTE C15-712, RD 1699, TOR D4, IEC61727,
IEC62116
Weitere Informationen zur Normkonformität auf Anfrage gerne erhältlich.
Huawei SUN2000-4.6KTL-L1 – Optimierer Kompatibilität
DC MBUS kompatibler Optimierer: SUN2000-450W-P
Huawei SUN2000-4.6KTL-L1 – im Lieferumfang enthalten
PV Steckverbinder
Akkusteckverbinder
AC Steckverbinder
Signalkabelsteckverbinder
Antenne
Halterung
Huawei SUN2000-4.6KTL-L1 – Hinweise und Erklärungen
1 Die maximale PV-Eingangsleistung des Wechselrichters beträgt 10000 Wp, wenn lange Strings entworfen und vollständig mit den Leistungsoptimierern SUN2000-450W-P verbunden sind.
2 Die maximale Obergrenze für Eingangsspannung und Betriebsspannung wird auf 495 V reduziert, wenn der Wechselrichter angeschlossen wird und mit dem LG-Akku arbeitet .
3 2500 W @ 5kWh HUAWEI ESS Batterie
4 kompatibel mit Schutzart TYP II gemäß EN / IEC 61643-11
5 VDE-AR-N 4105: 4,600VA / AS4777.2: 4,999VA.
6 AS4777.2: 21.7A.
* mittels WLAN-FE Dongle / 4G Dongle (optional)
Datenblatt

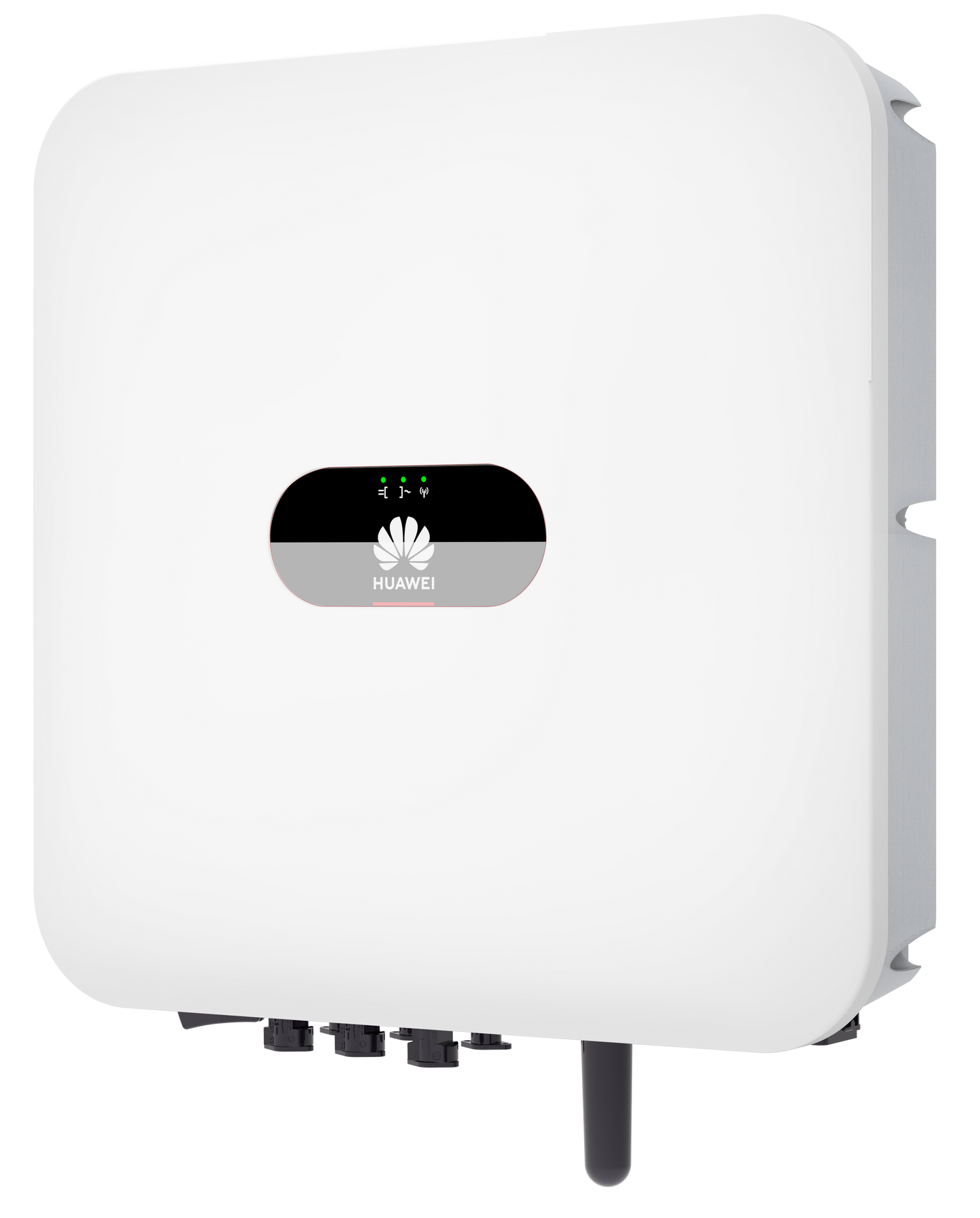

Der HUAWEI SUN2000-4.6KTL-L1 Wechselrichter ist ein Gerät für die Umwandlung von Gleichstrom in Wechselstrom. Dadurch wird der Strom der PV-Anlage nutzbar. Es wiegt 12 kg und hat eine kompakte Bauweise, die die Montage einer einzelnen Person erlaubt. Für den Datenaustausch benutzt es die RS485-Kommunikation, die eine Verbindung zum Smart Power Meter und anderen Geräten ermöglicht. Die eingebaute WLAN-Antenne ermöglicht die Verbindung ins örtliche WLAN-Netz, um das Gerät per App zu bedienen. Es besitzt einen Batterieanschluss, der mit Plug-and-Play angeschlossen wird.
Was den HUAWEI SUN2000-4.6KTL-L1 Wechselrichter besonders macht, sind seine vielen Vorteile. Der Batterieanschluss ist durch einen Überspannungsschutz vom Typ 2 für AC und DC geschützt. Für die optimale Ausbeute der PV-Anlage hat es zwei MPP-Tracker. Als Nennleistung besitzt der Wechselrichter 4600 Watt und eine Spannungsbreite, die von 90 bis 500 Volt reicht. Der maximale Wirkungsgrad beträgt 98,4 %. Im Betriebszustand ist das Gerät kaum hörbar, wegen der eingebauten Luftkühlung.
