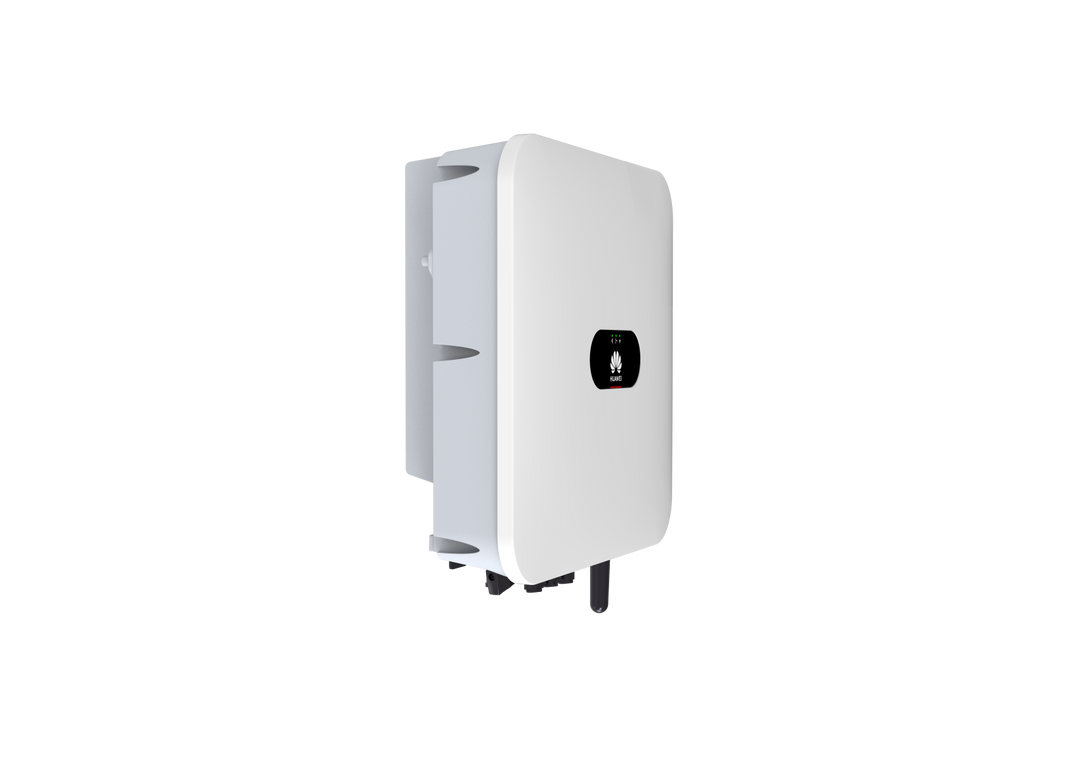

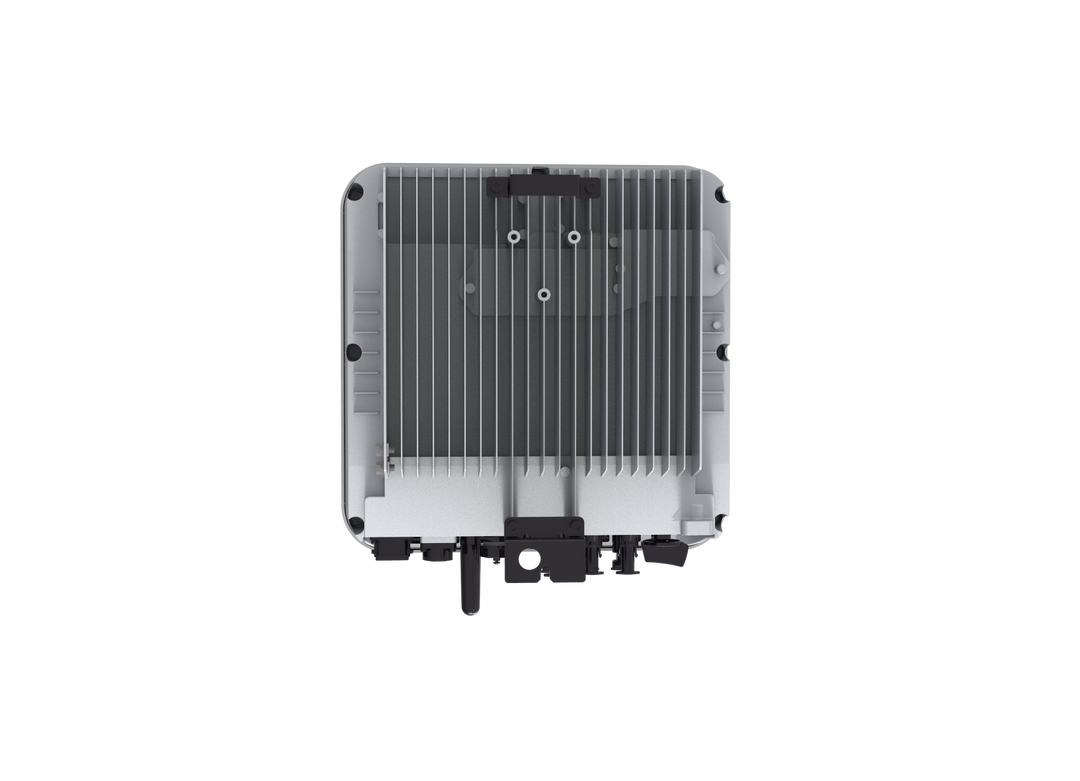

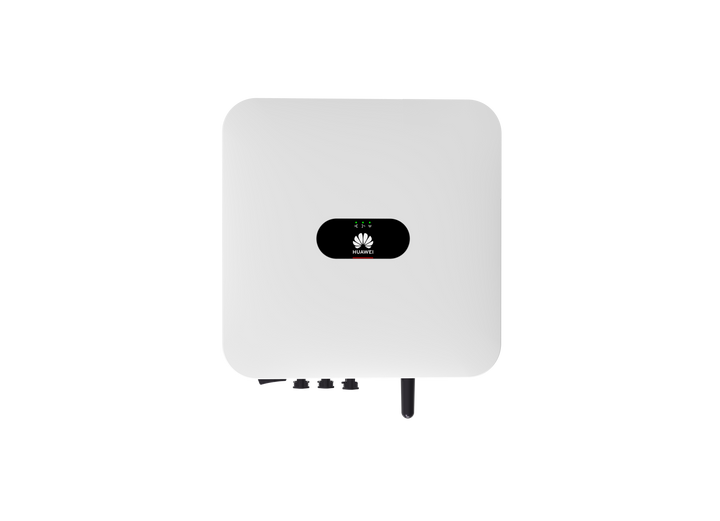

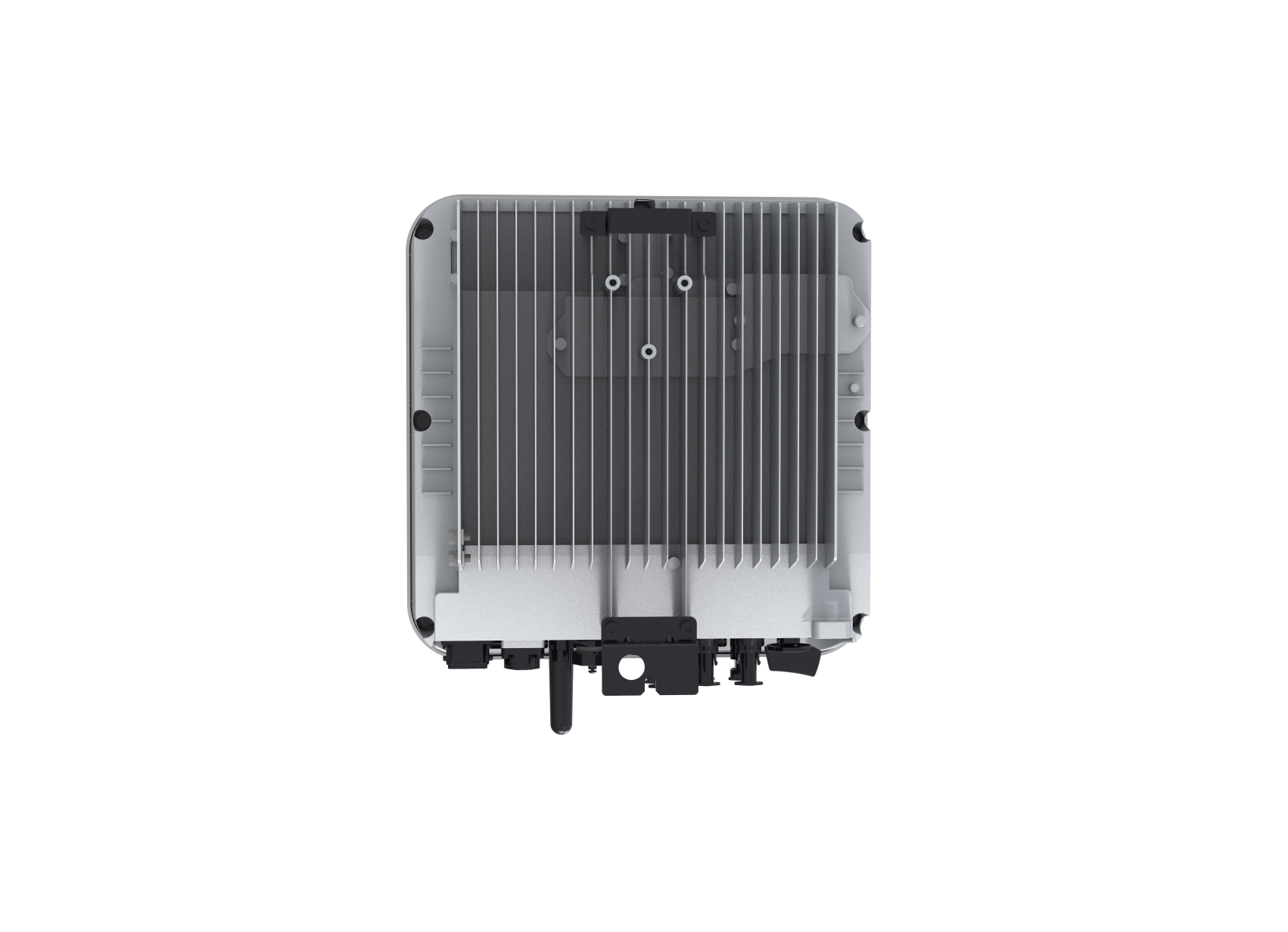

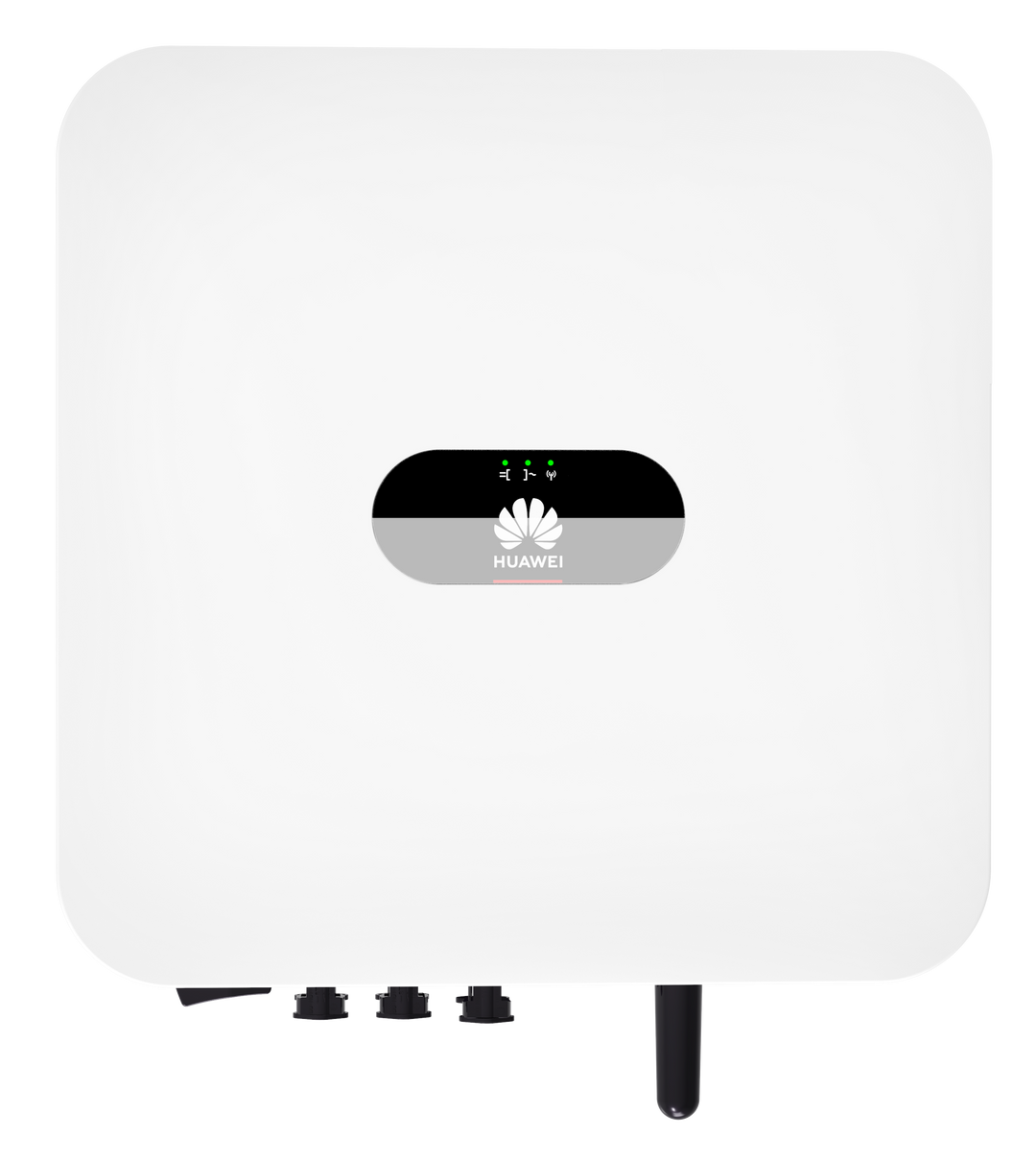

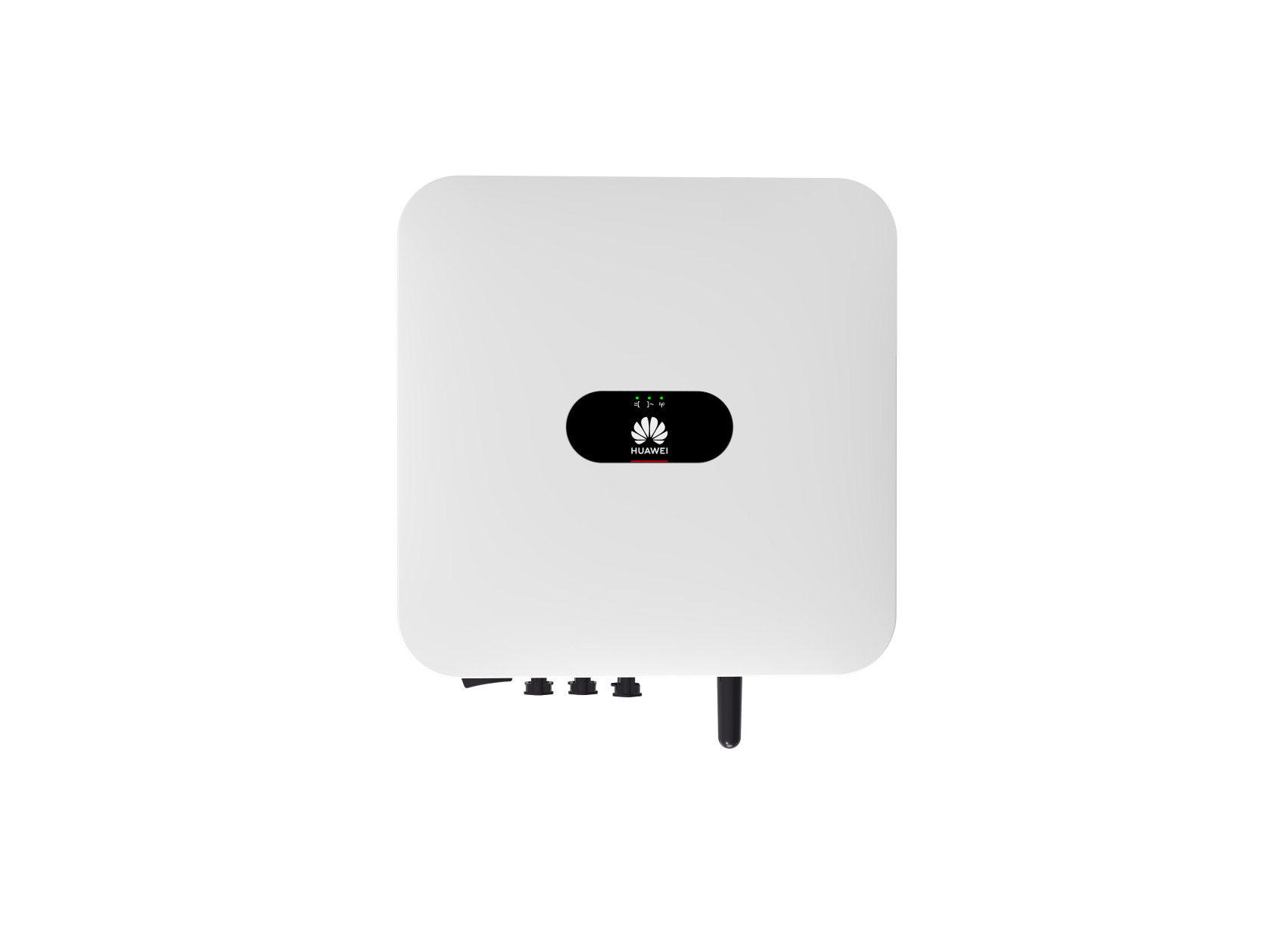

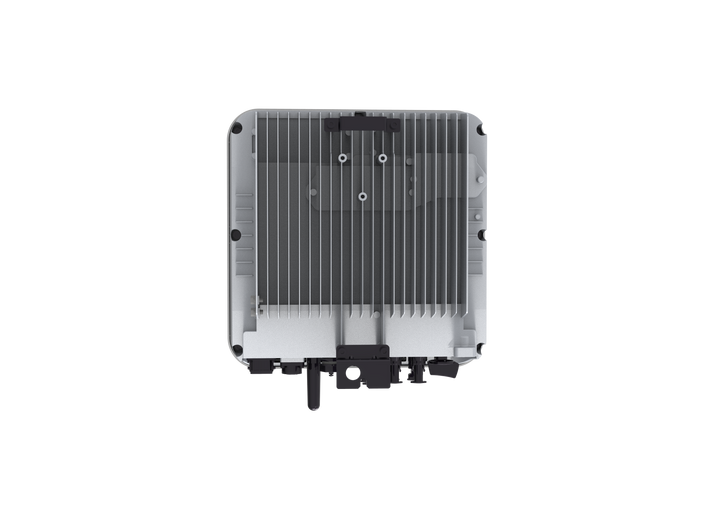

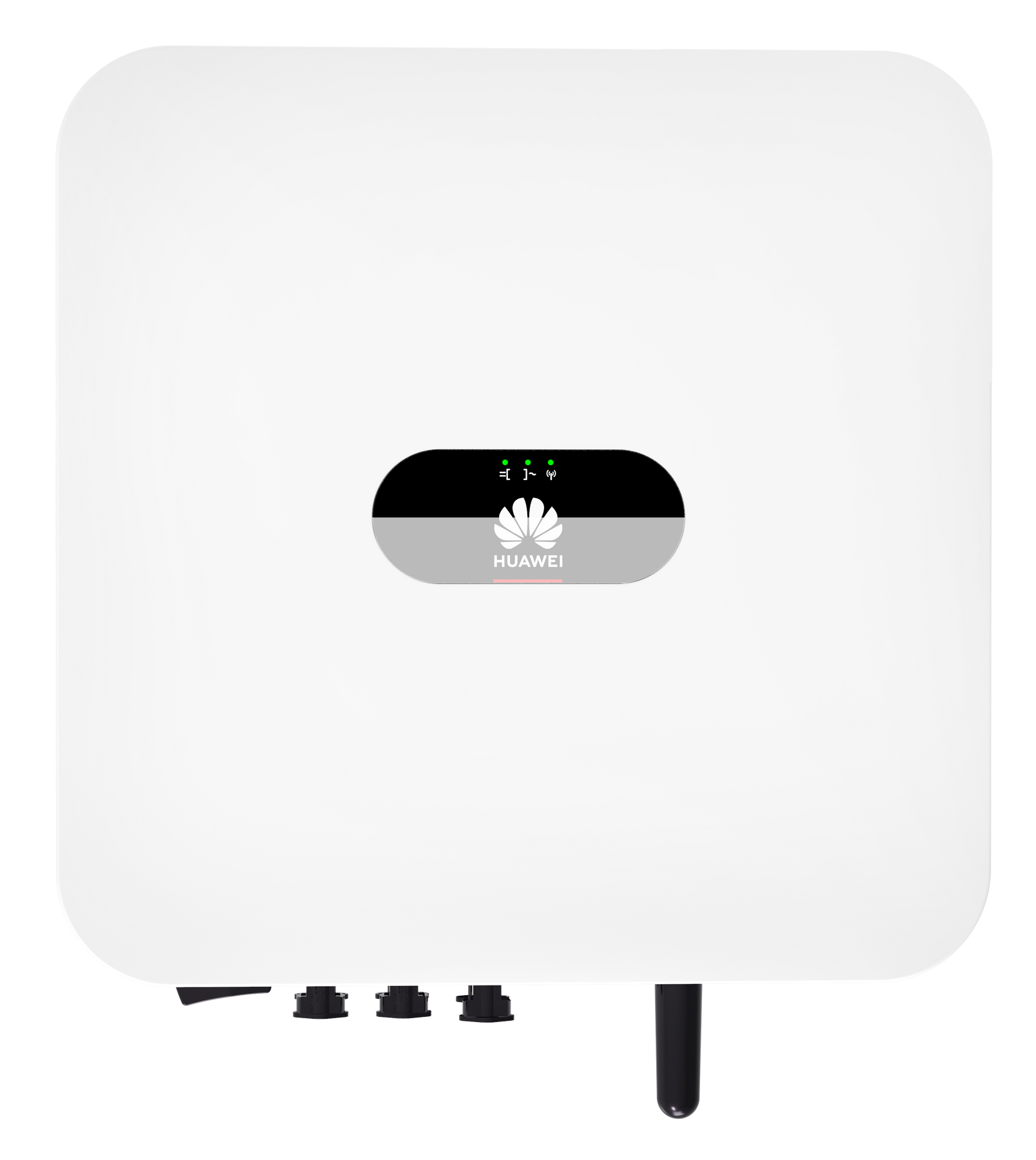

HUAWEI SUN2000-5KTL-L1 Wechselrichter - sofort lieferbar
Artikel-Nr.: SUN2000-5KTL-L1
- Auf Lager

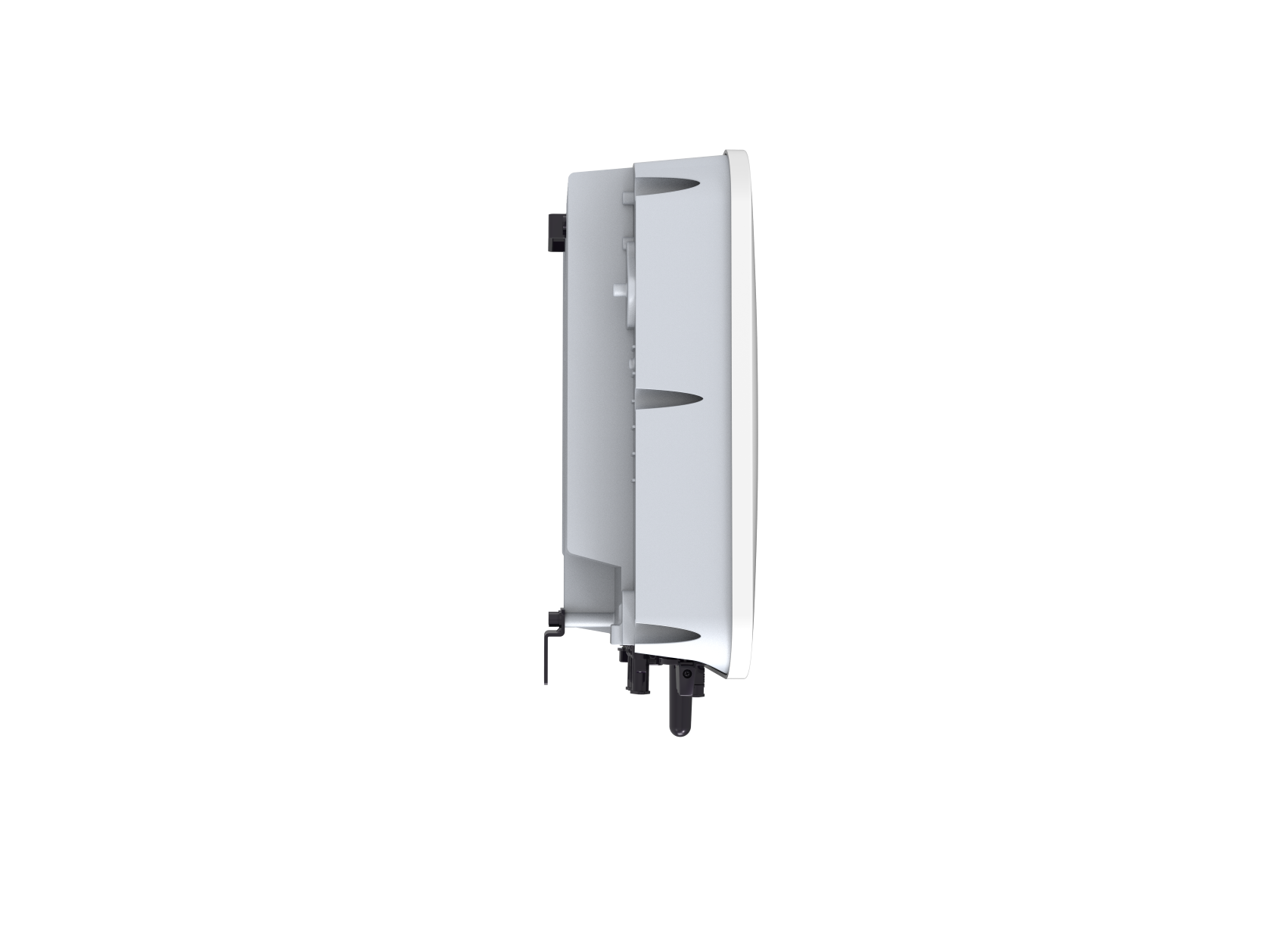

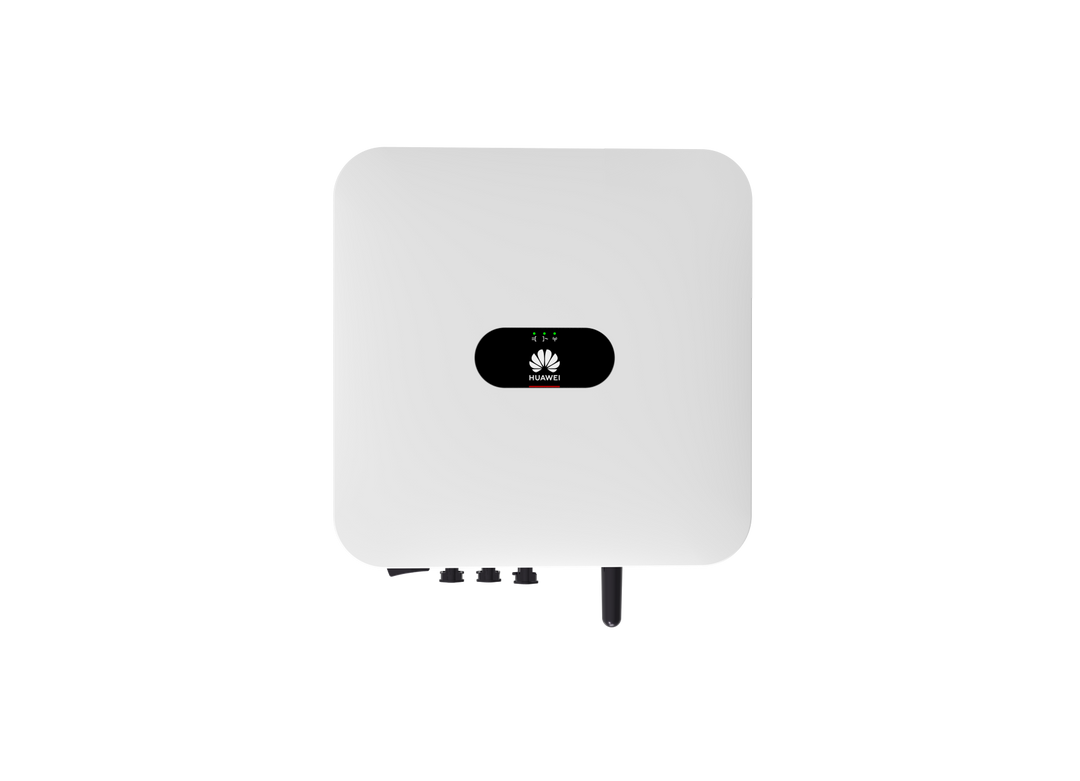

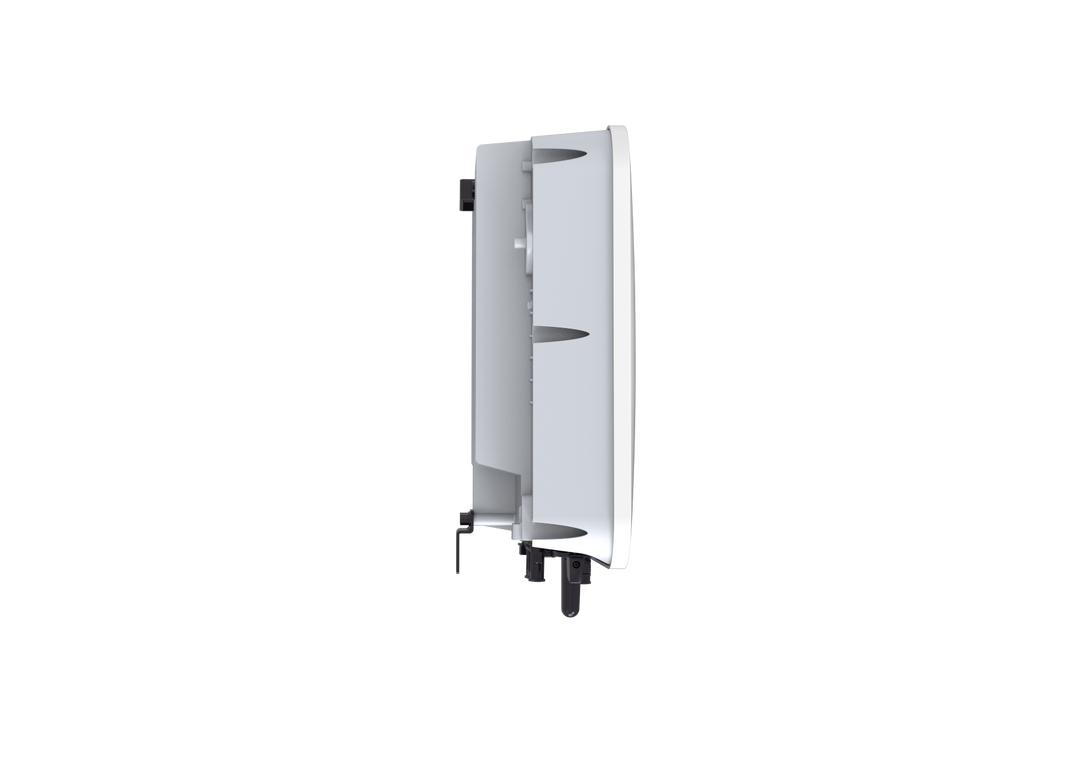

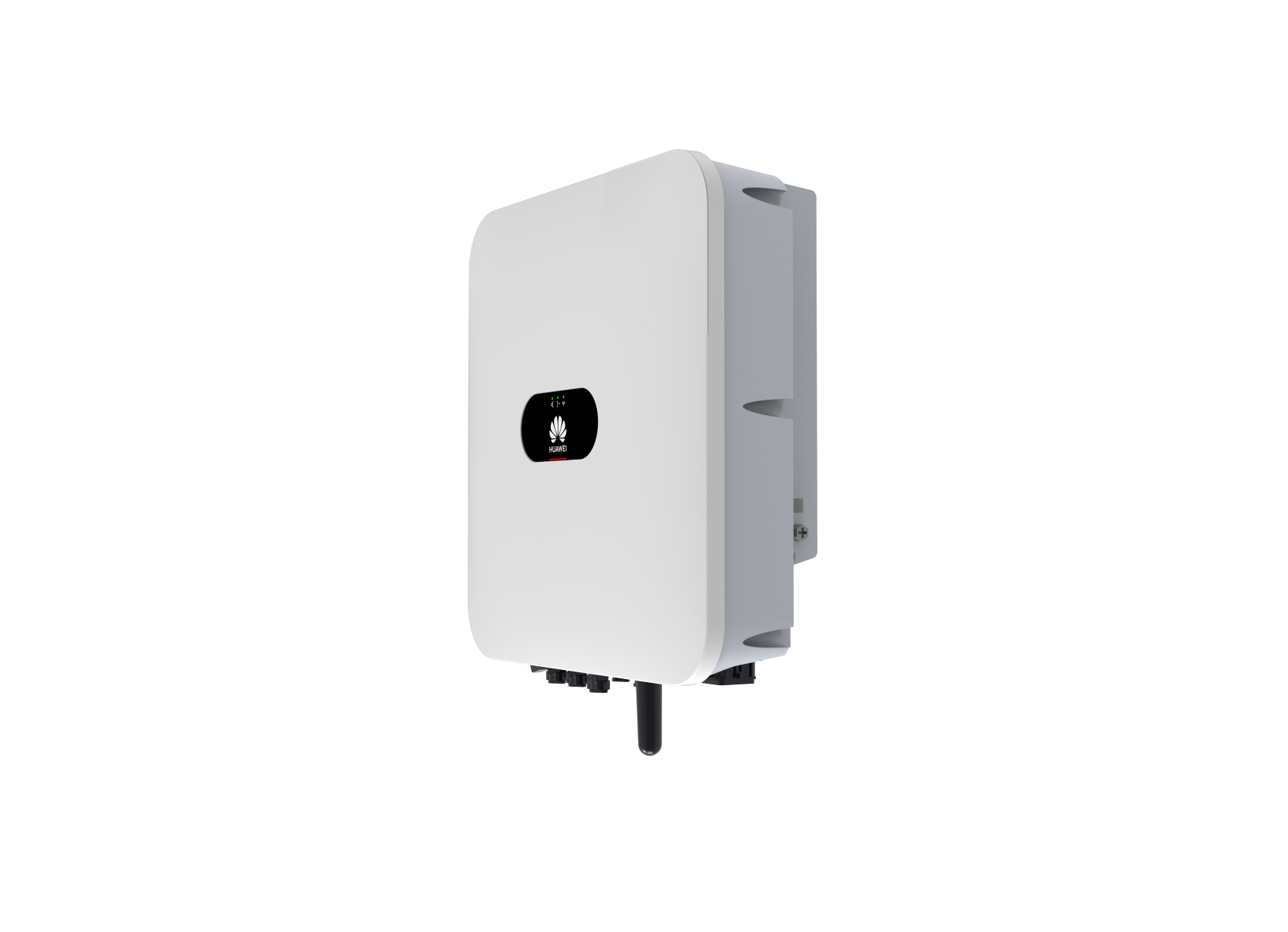

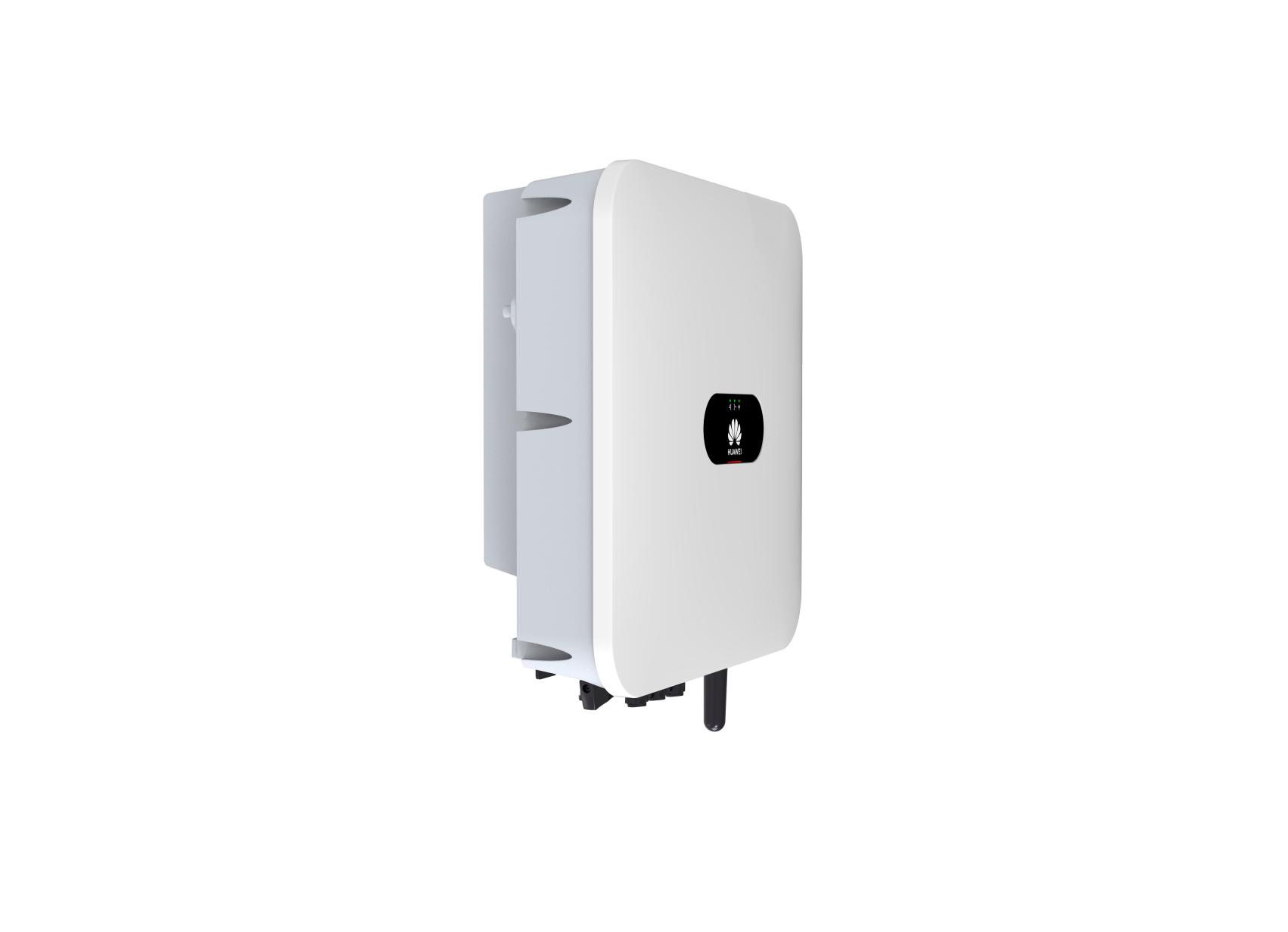

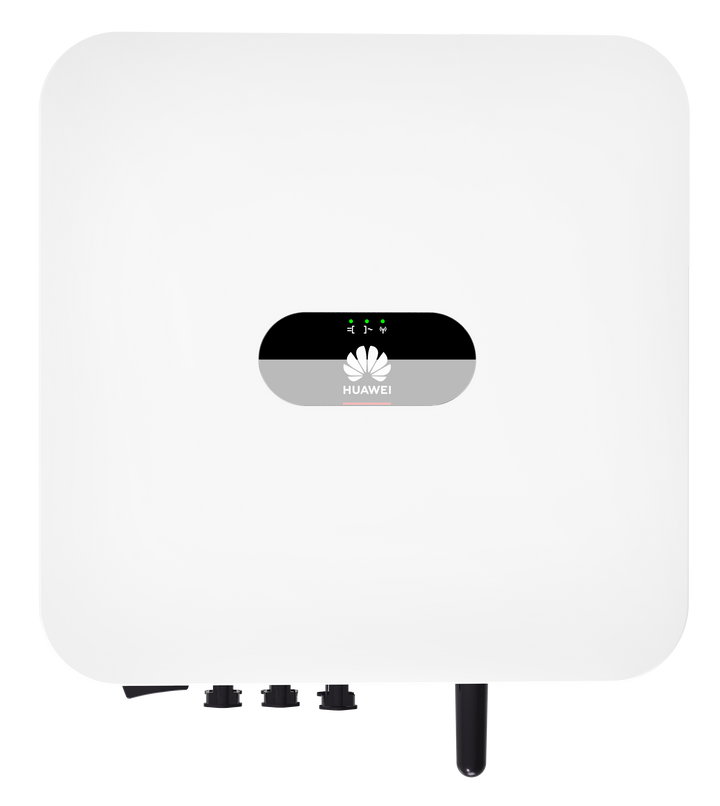

HUAWEI SUN2000-5KTL-L1 Wechselrichter
|
AC-Nennleistung |
5000 W |
|
Max. AC-Ausgangsstrom |
25 A |
|
Europ. Wirkungsgrad |
97,8 % |
|
Anzahl der Einspeisephasen |
1 |
|
Anzahl der MPP-Tracker |
2 |
|
Abmessungen |
365 x 365 x 156 mm |
Huawei SUN2000-5KTL-L1 – Allgemeine Daten
Betriebstemperaturbereich: -25 ~ +60 °C
Relative Betriebsfeuchtigkeit: 0 % RH~100 % RH
Betriebshöhe: 0 – 4.000 m (Derating > 2.000 m)
Kühlung: Natürliche Konvektion
Anzeige: Status LED´s
Kommunikation: RS485, WLAN, Ethernet*, 4G/3G/2G*
Gewicht (inkl. Befestigungswinkel): 12 Kg
Abmessungen (inkl. Befestigungswinkel): 365 x 365 x 156 mm
Schutzart: IP65
Huawei SUN2000-5KTL-L1 – Eingang DC
Empfohlene maximale PV-Leistung1: 7.500 Wp
Max. Eingangsspannung2: 600 V
Startspannung: 100 V
Voller MPPT-Spannungsbereich2: 90 V ~ 560 V
Nenneingangsspannung: 360 V
Max. Eingangsstrom pro MPPT: 12.5 A
Max. Kurzschlussstrom: 18 A
Anzahl der MPP-Tracker: 2
Max. Anzahl der Eingänge: 2
Huawei SUN2000-5KTL-L1 – Ausgang AC
Netzanschluss: Einphasig
Nennleistung5: 5.000 W
Max. Scheinleistung6: 5.500 VA
Nennausgangsspannung: 220 V / 230 V / 240 V
AC – Netzfrequenz: 50 Hz / 60 Hz
Max. Ausgangsstrom7: 25 A
Einstellbarer Leistungsfaktor: 0.8 kap. … 0.8 ind.
Klirrfaktor (THD): ≤ 3%
Huawei SUN2000-5KTL-L1 – Wirkungsgrad
Max. Wirkungsgrad: 98.4 %
Europäischer Wirkungsgrad: 97.8 %
Huawei SUN2000-5KTL-L1 – Schutzeinrichtungen
DC Lasttrennschalter: Ja
DC-Verpolungsschutz: Ja
AC-Überstromschutz: Ja
AC-Kurzschlussschutz: Ja
Überhitzungsschutz: Ja
Lichtbogenfehlerschutz: Ja
DC-Überspannungsschutz4: Ja
AC-Überspannungsschutz4: Ja
DC-Isolationsüberwachung: Ja
Fehlerstromüberwachung: Ja
Huawei SUN2000-5KTL-L1 – Batterie Kompatibilität
Kompatible Batterie: LG Chem RESU 7H_R / 10H_R
Spannungsbereich: 350 ~ 450 Vdc
Max. Strom: 10 A
Max. Entladeleistung: 5.000 W
Kompatible Batterie: HUAWEI Smart ESS Batterie 5 kWh – 30 kWh 1
Betriebsspannungsbereich: 350 ~ 560 VDC
Max. Betriebsstrom: 15 A
Max. Ladeleistung3: 5.000 W
Max. Entladeleistung: 5.000 W
Huawei SUN2000-5KTL-L1 – Normen und Sicherheit
EN/IEC 62109-1, EN/IEC 62109-2
Huawei SUN2000-5KTL-L1 – Netzanschlussbedingungen
G98, G99, EN 50549-1, CEI 0-21, VDE-AR-N-4105, AS 4777.2, C10/11, ABNT, UTE C15-712, RD 1699, TOR D4, IEC61727,
IEC62116
Weitere Informationen zur Normkonformität auf Anfrage gerne erhältlich.
Huawei SUN2000-5KTL-L1 – Optimierer Kompatibilität
DC MBUS kompatibler Optimierer: SUN2000-450W-P
Huawei SUN2000-5KTL-L1 – im Lieferumfang enthalten
PV Steckverbinder
Akkusteckverbinder
AC Steckverbinder
Signalkabelsteckverbinder
Antenne
Halterung
Huawei SUN2000-5KTL-L1 – Hinweise und Erklärungen
1 Die maximale PV-Eingangsleistung des Wechselrichters beträgt 10000 Wp, wenn lange Strings entworfen und vollständig mit den Leistungsoptimierern SUN2000-450W-P verbunden sind.
2 Die maximale Obergrenze für Eingangsspannung und Betriebsspannung wird auf 495 V reduziert, wenn der Wechselrichter angeschlossen wird und mit dem LG-Akku arbeitet.
3 2500 W @ 5kWh HUAWEI ESS Batterie
4 kompatibel mit Schutzart TYP II gemäß EN / IEC 61643-11
5 AS4777.2: 4,991W.
6 AS4777.2: 4,999VA / C10/11: 5,000VA.
7 AS4777.2: 21.7A.
* mittels WLAN-FE Dongle / 4G Dongle (optional)
Datenblatt
Mit dem HUAWEI SUN2000-5KTL-L1 Wechselrichter wird der Gleichstrom aus der PV-Anlage in Wechselstrom umgewandelt. Dadurch ist eine Einspeisung ins heimische Stromnetz möglich und das bei einer gesteigerten Effizienz. Die Montage kann von einer Person durchgeführt werden, da das Gerät nur 12 kg wiegt und eine kompakte Bauweise hat. Es benutzt für die Kommunikation mit dem Smart Power Meter und anderen Geräten die RS485-Kommunikation. Mit der WLAN-Antenne kann es sich in das örtliche Netz einwählen und durch eine App bedient werden. Die Batterie wird per Plug-and-Play am Batterieanschluss angeschlossen.
Es gibt einige Vorteile, die den HUAWEI SUN2000-5KTL-L1 Wechselrichter noch besser machen. Der Batterieanschluss ist mit einem Überspannungsschutz vom Typ 2 für AC und DC ausgestattet. Die zwei unabhängigen MPP-Tracker sorgen für eine gleichmäßige Ausbeute der PV-Anlage. Die Nennleistung des Geräts beträgt 5000 Watt und hat eine Spannungsbreite von 90 bis 5000 Volt. Für den effizienten Betrieb hat es einen maximalen Wirkungsgrad von 98,4 %. Damit es leise im Betriebszustand ist, hat es eine Luftkühlung.
