HUAWEI SUN2000-6KTL-M1-HC Wechselrichter - sofort lieferbar
Artikel-Nr.: 0150152
- Auf Lager

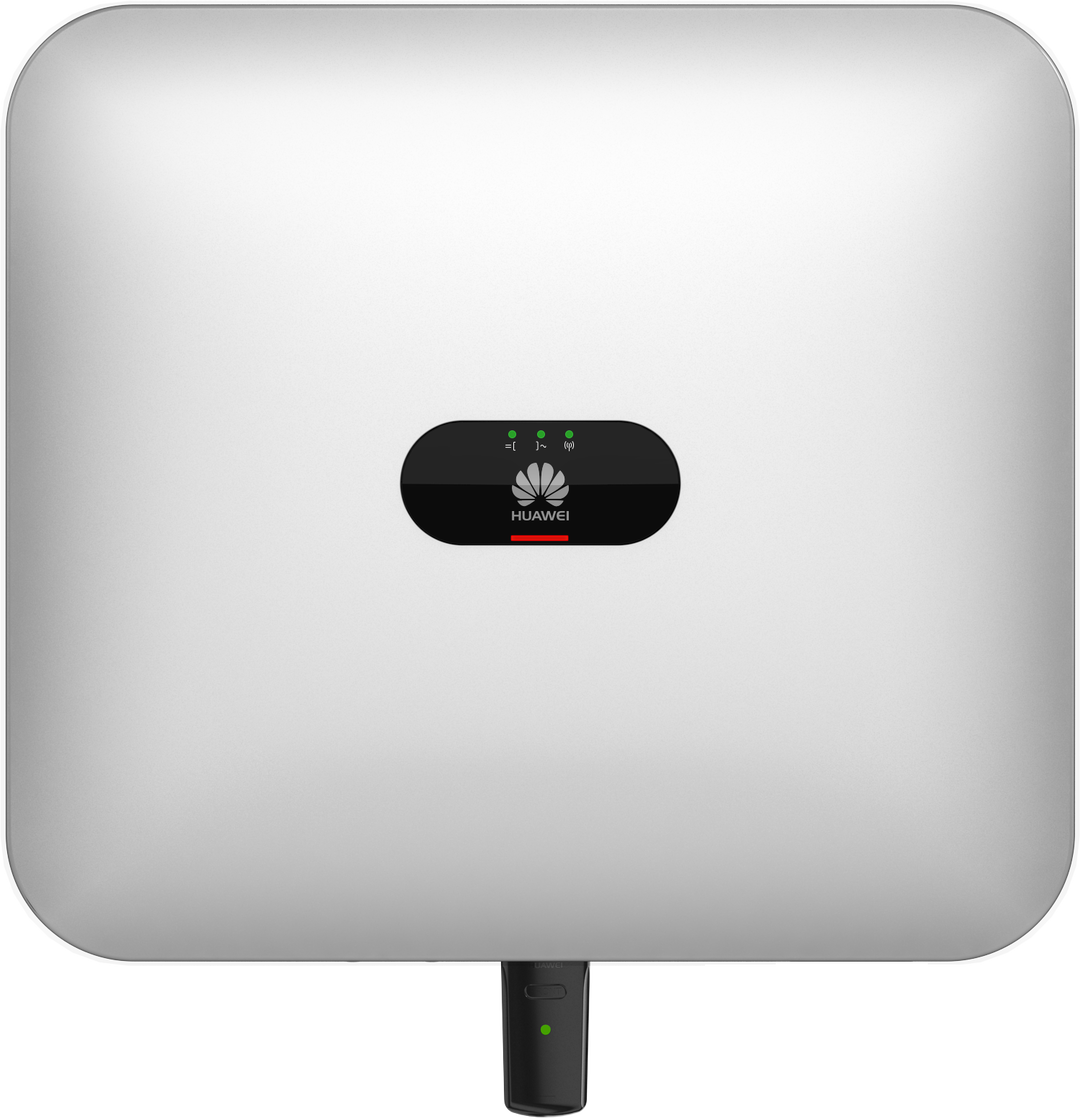

HUAWEI SUN2000-6KTL-M1-HC Wechselrichter
|
MPPT-Spannungsbereich |
140 - 980 V |
|
Max. Eingangsstrom pro MPPT |
11 A |
|
Anzahl d. MPP Tracker |
2 |
|
AC-Nennleistung |
6000 W |
|
Anzahl d. Einspeisephasen |
3 |
|
Abmessungen |
525 x 470 x 146,5 mm |
Huawei SUN2000-6KTL-M1 – Allgemeine Daten
Betriebstemperaturbereich: -25 ~ +60 °C
Relative Betriebsfeuchtigkeit: 0 % RH~100 % RH
Betriebshöhe: 0 – 4.000 m (Derating > 2.000 m)
Kühlung: Konvektionskühlung
Anzeige: LED – Anzeige
Kommunikation: RS485, WLAN, Ethernet über Smart Dongle-WLAN-FE; 4G/3G/2G über Smart Dongle 4G (optional)
Gewicht (inkl. Befestigungswinkel): 17 Kg
Abmessungen (inkl. Befestigungswinkel): 525 x 470 x 146.5 mm
Schutzart: IP65
Energieverbrauch nachts: < 5,5 W (<10 W, wenn die PID-Wiederherstellungsfunktion aktiviert ist)
Huawei SUN2000-6KTL-M1 – Eingang (DC)
Empfohlene maximale PV-Leistung1: 9.000 Wp
Max. Eingangsspannung2: 1.100 V
Betriebsspannungsbereich3 : 140 V ~ 980 V
Startspannung: 200 V
Nenneingangsspannung: 600 V
Max. Eingangsstrom pro MPPT: 11 A
Max. Kurzschlussstrom: 15 A
Anzahl der MPP-Tracker: 2
Max. Anzahl der Eingänge pro MPPT: 1
Huawei SUN2000-6KTL-M1 – Eingang (DC-Batterie)
Kompatible Batterie: HUAWEI Smart String ESS 5kWh – 30kWh
Betriebsspannungsbereich: 600 V ~ 980 V
Maximaler Betriebsstrom: 16 A
Maximale Ladeleistung: 10.000 W
Maximale Entladeleistung: 6.600 W
Huawei SUN2000-6KTL-M1 – Ausgang (Auf dem Gitter)
Netzanschluss: Three-phase
Nennleistung: 6.000 W
Maximale Scheinleistung: 6.600 VA
Nennausgangsspannung: 220 Vac / 380 Vac, 230 Vac / 400 Vac, 3W / N+PE
AC-Netzfrequenz: 50 Hz / 60 Hz
Maximaler Ausgangsstrom: 10.1 A
Einstellbarer Leistungsfaktor: 0,8 kap. … 0,8 ind.
Klirrfaktor (THD): ≤ 3%
Huawei SUN2000-6KTL-M1 – Ausgang (Backup Power über Backup Box-B1)
Maximale Scheinleistung: 3.300 VA
Nennausgangsspannung: 220 V / 230 V
Maximaler Ausgangsstrom: 15 A
Einstellbarer Leistungsfaktor: 0,8 kap. … 0,8 ind.
Huawei SUN2000-6KTL-M1 – Schutz und Funktion
DC Lasttrennschalter: Ja
Inselnetzerkennung: Ja
DC-Verpolungsschutz: Ja
Isolationsüberwachung: Ja
DC-Überspannungsschutz: Ja, kompatibel mit Schutzart TYP II gemäß EN / IEC 61643-11
AC-Überspannungsschutz: Ja, kompatibel mit Schutzart TYP II gemäß EN / IEC 61643-11
Fehlerstromüberwachung: Ja
AC-Überstromschutz: Ja
AC-Kurzschlussschutz: Ja
Lichtbogenerkennung: Ja
Eingänge für Rundsteuerempfänger: Ja
Integrierte PID-Wiederherstellung: Ja
Batterieladung vom Netz möglich: Ja
Huawei SUN2000-6KTL-M1 – Moduloptimierer
DC MBUS-kompatibler Optimierer: SUN2000-450W-P
Huawei SUN2000-6KTL-M1 – Normenkonformität (weitere auf Anfrage erhältlich)
Sicherheitsnormen: EN/IEC 62109-1, EN/IEC 62109-2, IEC 62116
Netzanschlussstandards: G98, G99, EN 50438, CEI 0-21, VDE-AR-N-4105, AS 4777, C10/11, ABNT, UTE C15-712, RD 1699, TOR D4, NRS 097-2-1, IEC61727, IEC62116, DEWA
Huawei SUN2000-6KTL-M1 – im Lieferumfang enthalten
PV Steckverbinder
Akkusteckverbinder
AC Steckverbinder
Signalkabelsteckverbinder
Halterung
WLAN-FE-Dongle
Huawei SUN2000-6KTL-M1 – Hinweise und Erklärungen
1 Die maximale PV-Eingangsleistung des Wechselrichters beträgt 20,000Wp, wenn lange Strings entworfen und vollständig mit den Leistungsoptimierern SUN2000-450-P verbunden sind
2 Die maximale Eingangsspannung ist die Obergrenze der Gleichspannung. Jede höhere Eingangsgleichspannung würde wahrscheinlich den Wechselrichter beschädigen.
3 Jede DC-Eingangsspannung über dem Betriebsspannungsbereich kann zu fehlerhaftem Betrieb führen.
Datenblatt
Der HUAWEI SUN2000-6KTL-M1 Wechselrichter ist ein Zusatzgerät für die Solaranlage, das den Gleichstrom in Wechselstrom umwandelt. Es hat eine Entladeleistung von 6000 Watt in einer 3-phasigen Leitung. Vom Gewicht her wiegt es nicht mehr als 17 kg und kann durch seine kompakte Bauform von einer Person montiert werden. Für die Kommunikation benutzt es RS485, um die Daten mit dem Smart Power Sensor und LUNA2000 ESS 5-15 kWh auszutauschen. Eine Verbindung ins WLAN ist vorhanden, um die Bedienung per App zu ermöglichen. An der Seite befindet sich der Batterieanschluss, der durch Plug-and-Play funktioniert.
Zu den Schutzvorkehrungen des HUAWEI SUN2000-6KTL-M1 Wechselrichters gehören die Schutzart IP65 und der Überspannungsschutz Typ 2. Weiter sind zwei MPP-Tracker installiert, die für die Leistungsschwankungen zuständig sind, um diese auszugleichen. Zudem besitzt es die PID-Technologie und Lichtbogenerkennung, um beim Ausgleich zu unterstützen. Dadurch gelangt der Wechselrichter auf einen maximalen Wirkungsgrad von 98,6 %. Für die Reduzierung der Betriebsgeräusche ist die Konvektionskühlung zuständig.
