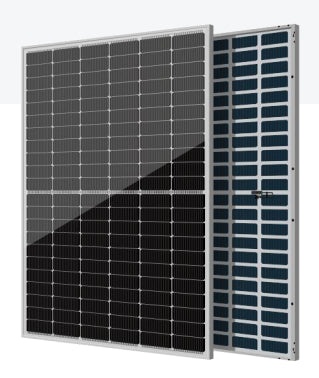

Imperial Star (USA) LLC - Solarmodul - Atlas N ISN7-UHSB132-515-540/M ISN7-UHSB132-530/M - Art. 229241
Artikel-Nr.: 229241.0
Teilen via
- Aktuell verfügbar
Technische Daten
Atlas N ISN7-UHSB132-515-540/M
Hersteller: Imperial Star (USA) LLC
Typ: Monokristallin
Artikelnummer: 229241
Region: USA
Technische Informationen
| Eigenschaft | Wert |
|---|---|
| Nennleistung (Pmax) | 530 Wp |
| Spannung bei Maximalleistung (Vmpp) | 39,4 V |
| Strom bei Maximalleistung (Impp) | 13,46 A |
| Leerlaufspannung (Voc) | 47,1 V |
| Kurzschlussstrom (Isc) | 14,22 A |
| Modulwirkungsgrad | 22,3 % |
| Leistungstoleranz (+) | + 3 % |
Thermische Daten
| Eigenschaft | Wert |
|---|---|
| Temperaturbereich | -40~85 °C |
| Temperaturkoeffizient Pmax | -0,3 %/°C |
| Temperaturkoeffizient Voc | -0,27 %/°C |
| Temperaturkoeffizient Isc | 0,045 %/°C |
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Modulabmessungen (H/B/T) | 2094x1134x30 mm |
| Gewicht | 29 kg |
| Zellenzahl | 132 |
| Glastyp | Entspiegelt |
| Glasstärke | 2 mm |
| Frame-Typ | Eloxiertes Aluminium |
| Bypass-Dioden | 3 |
| IP Schutzgrad | IP 68 |
| Steckertyp | MC4 |
| Kabelquerschnitt | 4 mm² |
| Kabellänge | 350 mm |
Parameter der Systemintegration
| Eigenschaft | Wert |
|---|---|
| Maximale Systemspannung | 1500 V |
| Rückwärtsbestromung | 30 A |
Einsatzbereiche
Das Atlas N ISN7-UHSB132-515-540/M Solarmodul eignet sich ideal für den Einsatz in gewerblichen und privaten Photovoltaikanlagen. Aufgrund seiner hohen Nennleistung und des hervorragenden Modulwirkungsgrads ist es besonders geeignet für Flachdach- und Gebäudetechnik-Anwendungen, sowie für Freiflächenanlagen.
