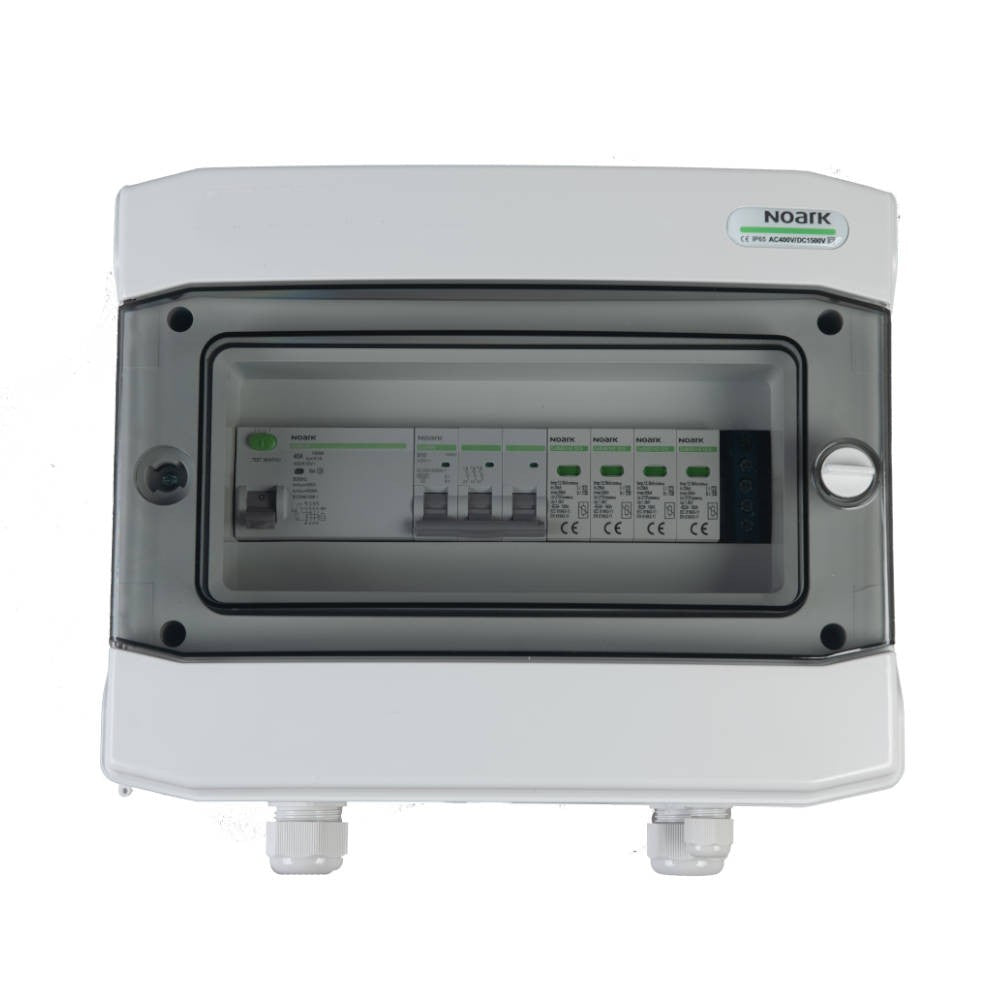

iONTEC Schaltanlagen SOL-525, AC RCD 3F 20 A T1+T2
Artikel-Nr.: SOL-525
Teilen via
- Aktuell verfügbar
Technische Daten
Produktinformationen
Die AC T1+T2-Schaltanlage bietet umfassenden Schutz der AC-Stromkreise der Photovoltaikanlage vor Stromschlägen (Differenzialschutzschalter), den Auswirkungen von Kurzschlüssen (Überstromschutzschalter) und Überspannungen (Überspannungsableiter). Seine Bauform ist für die Aufputzmontage geeignet. Die Lieferung besteht aus einem Gehäuse, einer transparenten Tür, TH-35-mm-Schienen, N+PE-Klemmen, einer Frontabdeckung mit Geräteausschnitten, Verschraubungen, Steckern und Befestigungselementen.
Elektrische und mechanische Parameter des Gehäuses:
- Für die Oberflächenmontage konzipiert
- Hergestellt gemäß EN 60670, EN 62208
- Nennstrom In 63 A
- Schutzklasse IP65
- Schutzklasse II
- Bemessungsisolationsspannung Ui: 690 V AC, 1000 V DC
- Glühstabtest: 650°C
- Schlagfestigkeit: IK08
- Betriebstemperatur: -25°C - +60°C
- Halogenfreier, recycelbarer Kunststoff
NOARK Ex9BN 3P Leistungsschalter :
- Merkmal B
- Hergestellt gemäß IEC/EN 60898-1
- Bemessungs-Kurzschlussausschaltvermögen ICN: 6 kA
- Nennschaltspannung 230/400 V AC
NOARK Ex9L-N Differentialschutzschalter:
- Schaltertyp: A
- Nennstrom: 40 A
- Nenndifferenzstrom: 100 mA
- Polzahl: 4
- Kurzschlussfestigkeit: 6 kA
AC-Überspannungsableiter NOARK Ex9UE1+2 12,5 4P 275 :
- Maximaler Ableitstrom Ilim (10/350 us) pro Phase: 12,5 kA
- Dauerbetriebsspannung Uc: 275 V pro Phase
- T1+2 (Klasse I+II, Typ 1+2, B+C)
- Größe 4 Module
Allgemeine Parameter:
| Größe des Stromverteilers: | 12 Felder |
|---|---|
| Abmessungen [mm]: | 320 x 160 x 280 |
| Gewicht [kg]: | 2,85 |
Elektrische Parameter:
| Art der Sicherung: | Klimaanlage |
|---|---|
| Fehlerstrom-Schutzschalter: | Und |
| Typ des AC-Begrenzers: | T1+2 |
| Typ des Stromverteilers: | Vorgefertigt |
| Maximaler Strom [A]: | 20 |
| Anzahl der Phasen: | 3 |
