JUDO JCED-HC 100 Chlordioxid Erzeugungs- und Dosieranlage JCED-HC 100, Rohranschluss
Artikel-Nr.: 8330106
Teilen via
- Auf Lager
Technische Daten

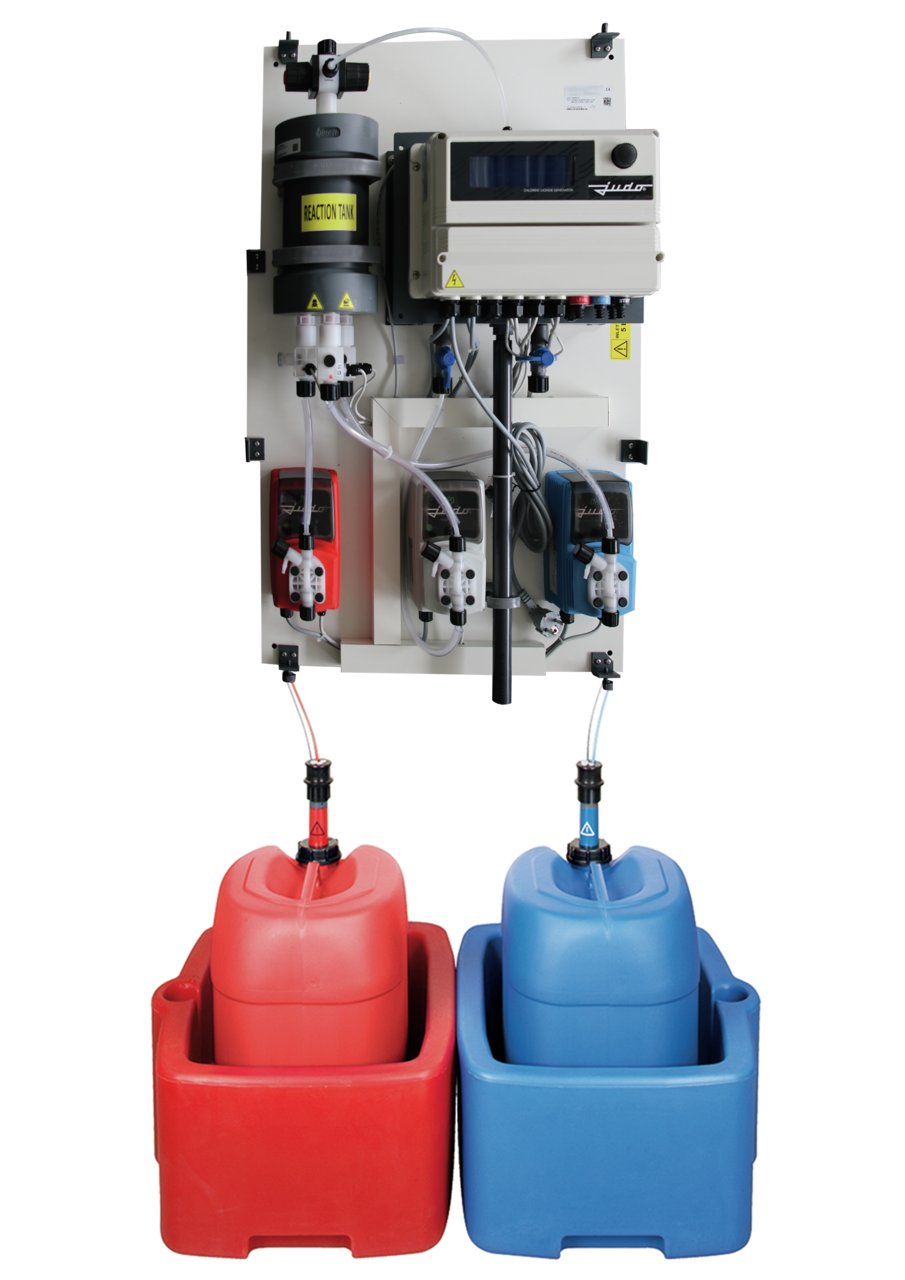

JUDO JCED-HC 100
Chlordioxid Erzeugungs- und Dosieranlage
Kompaktanlage zur Erzeugung von dosierfertiger Chlordioxidlösung nach dem Chlorit-Salzsäureverfahren gemäß DVGW W 224; einschließlich mengenproportionaler Dosierung in Trink- und Brauchwassersystemen.
Lieferumfang: Kompaktanlage zur Aufbereitung von Chlordioxidlösungen aus Natriumchlorit und verdünnter Salzsäure; Vorlagebehälter mit eingebauter Niveausteuerung; Präzisionsdosiertechnologie; optimale Komponentenmischung für vollständige chemische Reaktion sowie modernste Steuerungselektronik; gesamtes System über Absorptionseinheit atmosphärisch geschlossen; sämtliche Bedien- und Kontrollinstrumente; sowie sensible und wartungsrelevante Teile leicht zugänglich auf der Gerätefront angeordnet; Abdosiereinheit durch aufgebaute Membrandosierpumpe mit Schrittmotor; selbstansaugend; Dosiervolumen schrittweise einstellbar; Kontaktwasserzähler; Heißwasserimpfstelle R ½" aus PVDF mit 5 m Dosierschlauch (PTFE); Sicherheitsüberströmventil; Spannungsversorgung 230 V/50 Hz; Ausgang für potenzialfreie Sammelstörmeldung; komplett vormontierte Gesamteinheit zur geschützten Aufstellung.
Technische Daten
Rohranschluss: DN 80
Dauerdurchfluss Q₃: 40 m³/h
Überlastdurchfluss Q₄: 100 m³/h
Mindestdurchfluss Q₁: 0,275 m³/h
Dosierleistung max.: 6 l/h
Druckverlust bei Dauerdurchfluss Q₃: 0,4 bar
Betriebsdruck max.: 9 bar
Gegendruck max.: 10 bar
Wassertemperatur max.: 60 °C
Betriebstemperatur max.: 35 °C
Spannungsversorgung: 230 V/50 Hz
Dosierpumpe Typ: 6D-10
Impulsfolge: 5,0 l
Anschluss Impfstelle: ½" Außengewinde
Chlordioxid-Produktion: 8 g/h
Modell JCED-HC 100
