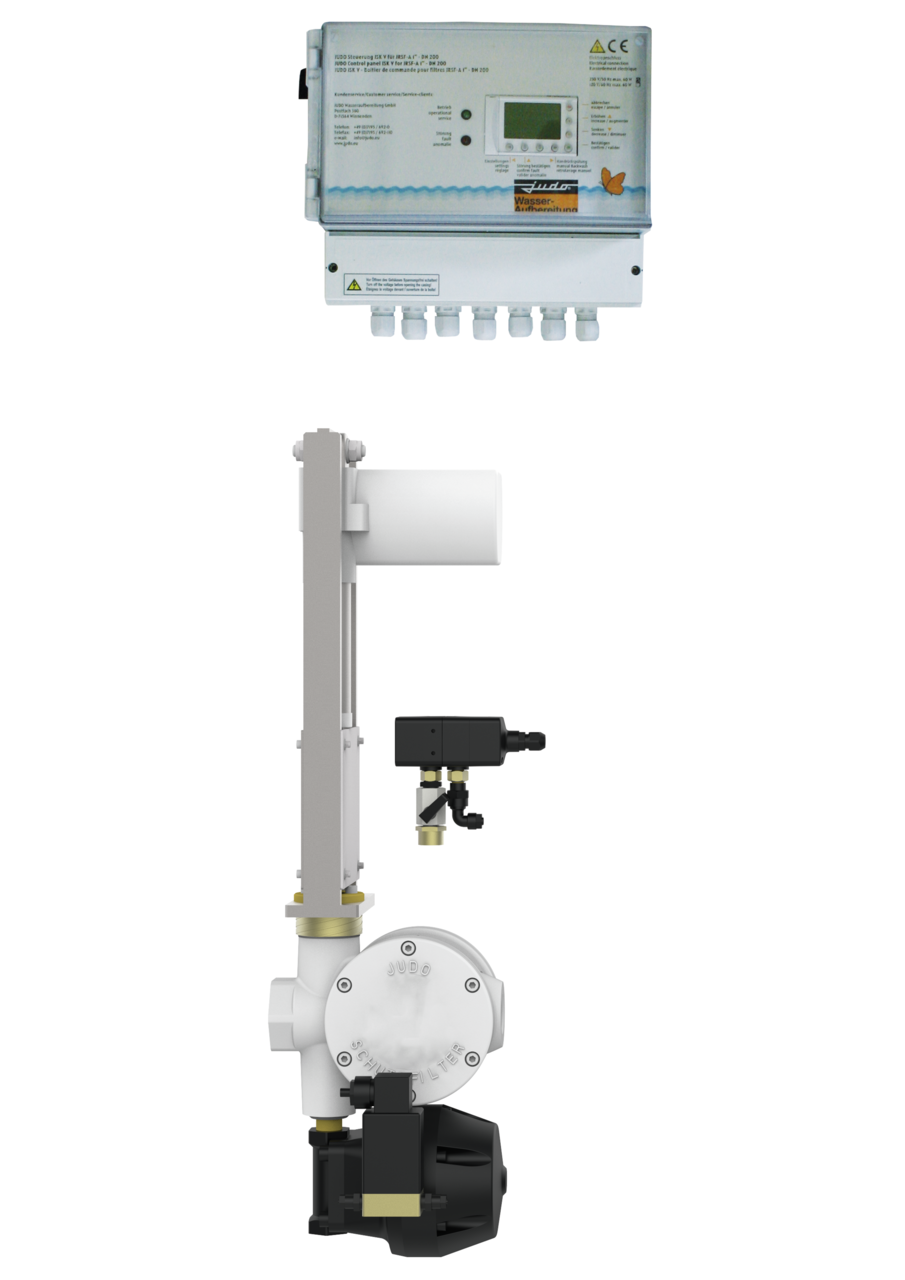

JUDO JRSF-HW-ATP 1" 500 µm, Nenndurchfluss 8 m³/h, Rohranschluss 1" IG Heißwasser Automatik-Rückspül-Schutzfilter
Artikel-Nr.: 8052511
- Auf Lager
JUDO JRSF-HW-ATP 1" 500 µm
Heißwasser Automatik-Rückspül-Schutzfilter (zeit- und differenzdruckgesteuert)
Zur Filtration von feinkörnigen und festen Verunreinigungen im Wasser, die als Belüftungselemente Korrosionen in wasserführenden Rohrleitungen auslösen und zu Funktionsstörungen an Kontroll- und Regelorganen führen können.
Lieferumfang: Heißwasserbeständiges Gehäuse aus hochwertigem Grauguss (PN 10); Gewindeanschluss nach DIN EN 10226-1 BSPT; innen und außen korrosionsbeständig mit Kunststoff beschichtet; zwei Filterkammern mit je einem Dauerfiltereinsatz (Filter-/Stützgewebe aus Edelstahl); Mehrwegeventil mit Linearantrieb zur automatischen Ansteuerung der Betriebs- und Rückspülstellungen; Differenzdruckschalter; Membranspülventil mit angebautem Vorsteuer-Elektromagnetventil (Steuermedium Druckluft oder Wasser 4 bar - 7 bar); SPS-Steuerung mit potenzialfreier Stör- und Rückspülmeldung; Spannungsversorgung (230 V/50 Hz) über Anschlusskabel (ca. 1,4 m) mit Stecker.
Steuerungsart: Automatische differenzdruckgesteuerte Rückspülung (über einstellbaren Differenzdruckschalter) mit Zeitvorrangschaltung über Wochenschaltuhren oder Intervall sowie manuell auslösbare Rückspülung.
Technische Daten
Rohranschluss: 1"
Innengewinde
Nenndurchfluss bei 0,2 bar Druckverlust: 5 m³/h
Nenndurchfluss bei 0,5 bar Druckverlust: 8 m³/h
Betriebsdruck max.: 10 bar
Wassertemperatur max.: 85 °C
Umgebungstemperatur max.: 30 °C
Spannungsversorgung: 230 V/50 Hz
Maschenweite: 500 µm
Maschenweite: 0,5 mm
Abmessungen
Einbaulänge: 190 mm
Modell JRSF-HW-ATP 1" 500 µm
