JUNG PUMPEN Fäkalienhebeanlage Compli 1008/2 M - Art. JP50114

JUNG PUMPEN Fäkalienhebeanlage compli 1008/2 M
Pentair Jung Pumpen
compli 1008/2 M
Steckerfertige Fäkalienhebeanlage
Art.-Nr. JP50114

LGA Bauart geprüft nach DIN EN 12050

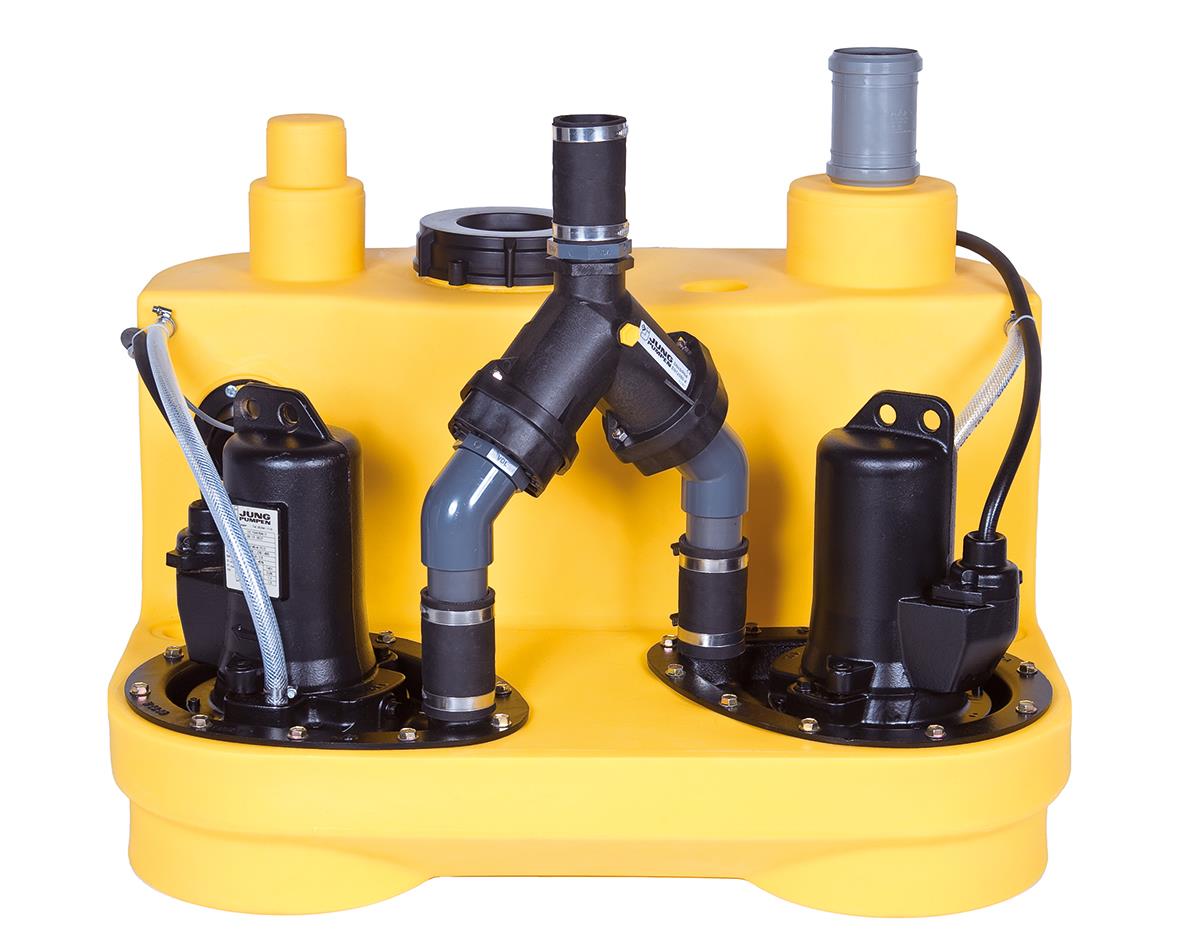

Die überflutbare Doppelanlage besteht
aus einem stufenförmigen Sammelbehälter
(PE) mit optimiertem Boden zur
Minimierung von Ablagerungen, einer
Trägerplatte (Grauguss) mit Ring-
gehäusen, den aufgesetzten Motoren,
Doppelrückschlagklappe und einer
Steuerung. Gewicht: 75 kg

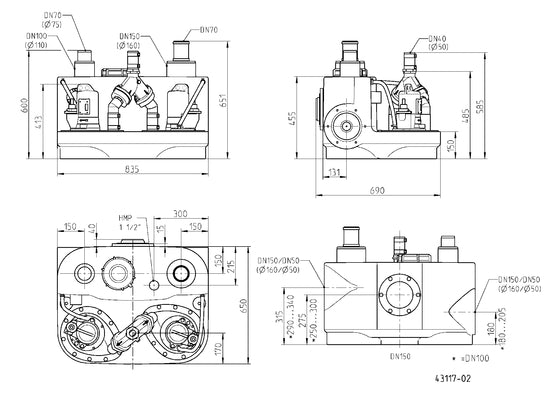

Behälter
Maße (HxBxT): 600 x 835 x 665 mm
Behälterinhalt: 115 l
- Reinigungsöffnung oben
- Muffe DN 150 hinten für den Zulauf
mit Klemmflansch, Höhe 275 mm, mit
exzentrischem Übergangsrohr DN 100/150
Höhe 250-300 mm
- 2 seitliche Muffen DN 150/ DN 50
für den Zulauf, Zulaufhöhen 180 und
315 mm, mit exzentrischem Übergangs-
rohr DN 100/150 Höhe 180-340 mm
- vertikaler Stutzen DN 70 / DN 100 für
Lüftung / Zulauf
- vertikaler Stutzen DN 70 / DN 150 für
Lüftung / Zulauf
- vertikale Muffe 50 mm für die
Notentsorgung
- Elast. Verbindung mit 2 Schellen für
Druckrohr DN 40

Tauchmotorpumpen
vertikal, einstufig zur Förderung von
Abwasser gemäß DIN 1986-3, betriebs-
fertig auf dem Behälter montiert,
trockenlaufsicher, Überhitzungsschutz
durch Motorthermostat, Leitungsein-
führung längswasserdicht vergossen und
durch Steckverbindung leicht zu tauschen
Laufrad: Schneidrad
Freier Durchgang: 7 mm
Mediumtemperatur: 40°C, kurzzeitig 60°C
Fördermenge: max 17 m3/h
Förderhöhe: max 14 m
Motorleistung P2: 1,24 kW
Motordrehzahl: 2900 1/min
Motorschutzart: IP 68
Betriebsart: S3

Steuerung
zum wasserstandsabhängigen automatischen
Ein- und Ausschalten. Die steckerfertige
Steuerung schaltet die Pumpen wechsel-
seitig mit Spitzenlastfunktion. Der
Niveaugeber ist im Behälter eingebaut.
Erforderliche Vorsicherungen 16 A.
- Betriebsspannung: 3/N/PEx400V, 50 Hz
- Gehäuse mit Klarsichttür, IP 44
(HxBxT) 455 x 250 x 155 mm
- je 4m Ltg. zwischen Pumpe u. Steuerung
- 1,5 m Netzzuleitung mit CEE-Stecker
- Motorschutzeinrichtungen
- 2 Hand-Null-Automatik-Schalter
- Leuchtanzeigen für
Betrieb Pumpen
Störung Pumpen
Drehfeld
Hochwasseralarm

Alarmanlage (netzabhängig)
- potentialfreier Schließer für die
Sammelstörmeldung
- elektronischer Summer
- Akku-Ladeschaltung für netzunab-
hängigen Betrieb der Alarmanlage
mittels optionalem Akku

Einheit : Stk
Artikelnr. : JP50114
