JUNG PUMPEN Fäkalienhebeanlage Compli 108/2M - Art. JP50089
Artikel-Nr.: JP50089
Teilen via
- Aktuell verfügbar
Technische Daten

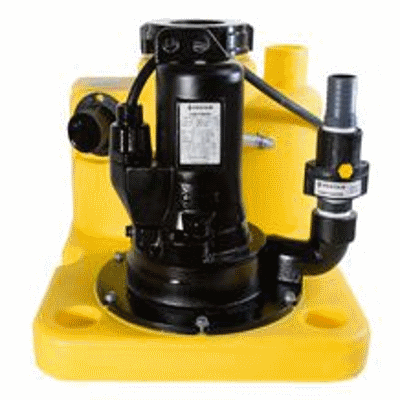

JUNG PUMPEN Fäkalienhebeanlage compli 108/2M
Pentair Jung Pumpen
compli 108/2 M
Steckerfertige Fäkalienhebeanlage
Art.-Nr. JP50089
LGA Bauart geprüft nach DIN EN 12050
Die überflutbare Einzelanlage besteht
aus einem stufenförmigen Sammelbehälter
(PE) mit optimiertem Boden zur
Minimierung von Ablagerungen, einer
Trägerplatte (Grauguss) mit Ring-
gehäuse, dem aufgesetzten Motor, einer
Rückschlagklappe und einer Steuerung.
Gewicht: 41 kg

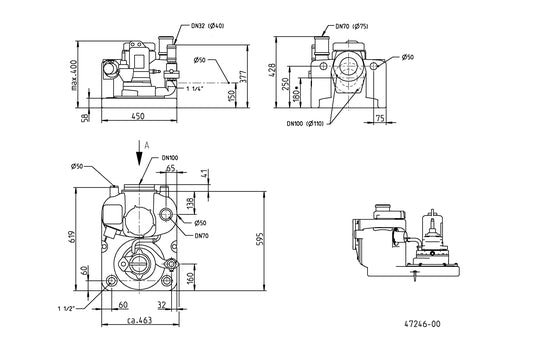

Behälter
Maße (HxBxT): 450 x 500 x 636 mm
Behälterinhalt: 38 l
- Reinigungsöffnung oben
- Muffe DN 100 hinten mit Klemmflansch
für Zulauf, Höhe 180 oder 250 mm
- zwei horizontale Stutzen 50 mm hinten
für weiteren Zulauf
- horizontale Muffe 50 mm seitlich
für weiteren Zulauf
- vertikaler Stutzen DN 70 für Lüftung
- zwei vertikale Muffen 50 mm vorne
wahlweise für die Notentsorgung
- Elast. Verbindung mit 2 Spannschellen
für Druckrohr DN 32
Tauchmotorpumpe
vertikal, einstufig zur Förderung von
Abwasser gemäß DIN 1986-3, betriebs-
fertig auf dem Behälter montiert,
trockenlaufsicher, Überhitzungsschutz
durch Motorthermostat, Leitungsein-
führung längswasserdicht vergossen und
durch Steckverbindung leicht zu tauschen
Laufrad: Schneidrad
Freier Durchgang: 7 mm
Mediumtemperatur: 40°C, kurzzeitig 60°C
Fördermenge: max 17 m³/h
Förderhöhe: max 14 m
Motorleistung P2: 1,24 kW
Motordrehzahl: 2900 1/min
Motorschutzart: IP 68
Betriebsart: S3 nach VDE
Steuerung
zum wasserstandsabhängigen automatischen
Ein- und Ausschalten. Der Niveaugeber
ist im Behälter eingebaut.
Erforderliche Vorsicherungen 16 A.
- Betriebsspannung: 3/N/PEx400V, 50 Hz
- Gehäuse mit Klarsichttür, IP 44
(HxBxT) 275 x 250 x 155 mm
- 4 m Ltg. zwischen Pumpe u. Steuerung
- 1,5 m Netzzuleitung mit CEE-Stecker
- Hand-Null-Automatik-Schalter
- Resettaster für Störmeldungen
- Leuchtanzeigen für
Betrieb Pumpe
Drehfeld
Hochwasseralarm
Alarm (AUX)
- Einstellbare Wartungsintervall-
anzeige
Alarmanlage (netzabhängig)
- potentialfreier Schließer für
Sammelstörmeldung
- elektronischer Summer
- Akku-Ladeschaltung für netzunab-
hängigen Betrieb der Alarmanlage
mittels optionalem Akku
Einheit : Stk
Artikelnr. : JP50089
