JUNG PUMPEN Fäkalienhebeanlage Compli 2575/2 B5 HL - Art. JP50140
Artikel-Nr.: JP50140
Teilen via
- Aktuell verfügbar
Technische Daten

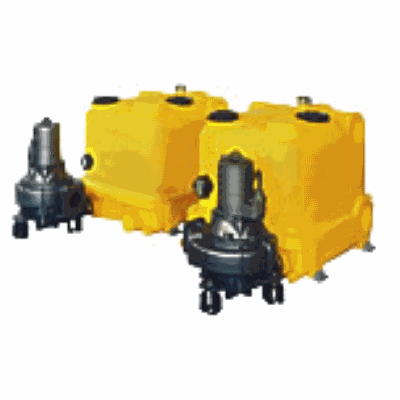

JUNG PUMPEN Fäkalienhebeanlage compli 2575/2 B5 HL
Pentair Jung Pumpen
COMPLI 2575/2 B5 HL
Fäkalienhebeanlage
Art.-Nr. JP50140
LGA Bauart geprüft nach DIN EN 12050

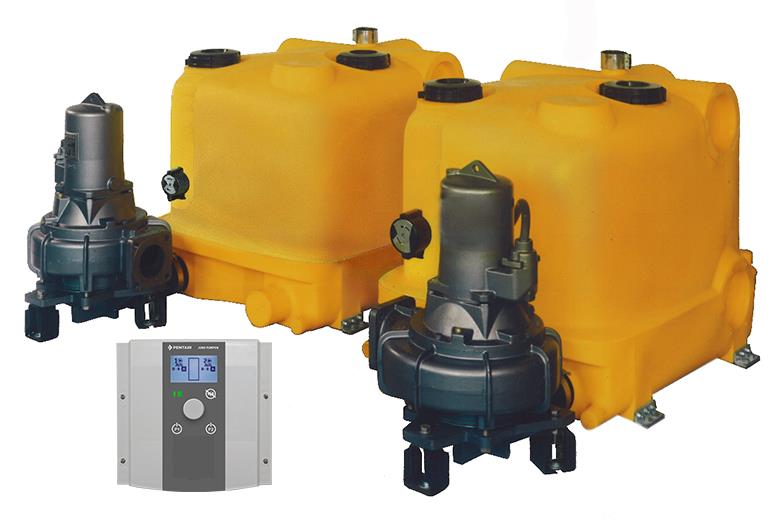

Die überflutbare Doppelanlage ist für
die bauseitige Endmontage vorbereitet
und besteht aus zwei PE-Sammelbehältern,
zwei Pumpen mit Fußkrümmern und einer
Steuerung. Gewicht: 369 kg.

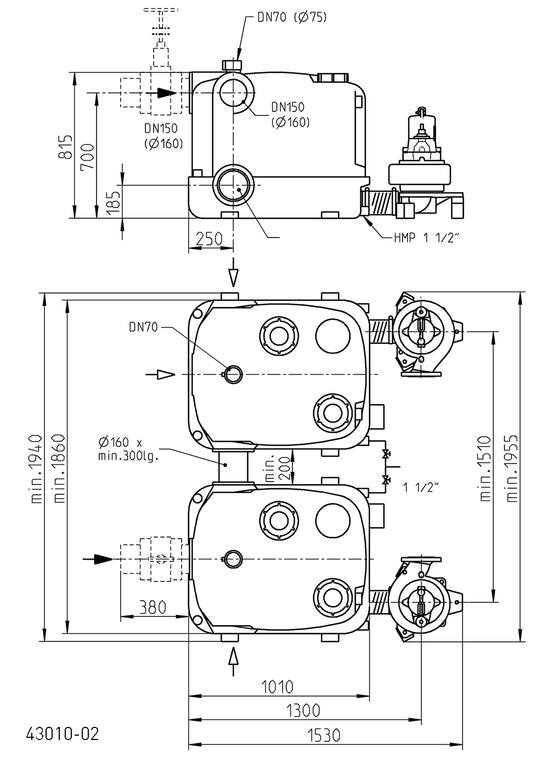

Maße (HxBxT): 815 x 1955 x 1530 mm
Behälter.
- Inhalt 2x500 l
- 2 Reinigungsöffnungen oben
- 2 Muffen DN 150 für den Serienzulauf
mit Klemmflansch, Höhe 700 mm
- 2 seitliche Muffen DN 150 für Zulauf,
Höhe 700 mm
- 2 vertikale Anschlussmöglichkeiten für
weiteren Zulauf
- 2 Stutzen d50 für die Notentsorgung
- 2 Stutzen und elast. Verbindung DN 70
für Lüftung
Zwei Tauchmotorpumpen.
vertikal, einstufig zur Förderung von
Abwasser gemäß DIN 1986-3,
trockenlaufsicher, korrosionsgeschützt,
kontrollierbare Ölkammer und
drehrichtungsunabhängige Siliciumkarbid-
Gleitringdichtung, Einkanalrad mit
nachstellbarem Axialspalt für
konstanten Wirkungsgrad, Fördernuten
gegen Spaltverzopfung, Leitungsein-
führung längswasserdicht vergossen und
durch Steckverbindung leicht tauschbar.
Typ: UC 75/2 B5
Laufrad: Einkanalrad
Freier Durchgang: 70 mm
Druckstutzen: DN 80
Mediumtemperatur: 40° C, kurzzeitig 60°C
Fördermenge: max 100 m³/h
Förderhöhe: max 31 m
Motorleistung P2: 6,6 kW
Motor-Drehzahl: 2900 1/min
Motorschutzart: IP 68
Betriebsart: S 3 nach VDE
Montagematerial für die Pumpen.
Schwingungsdämpfer und Stützelemente,
korrosionsgeschützte Fußkrümmer aus GG
mit elast. Verbindungen, Schrauben,
Dichtungen, Bodenbefestigungsmaterial.
Mikroprozessor-Steuerung
(Highlogo 5-1016 P)
zum wasserstandsabhängigen auto-
matischen Ein- und Ausschalten. Die
steckerfertige Steuerung schaltet die
Pumpen wechselseitig mit Spitzen-
lastfunktion. Der Niveaugeber ist im
Behälter eingebaut. Über das große
grafische Display in Verbindung mit
dem Multifunktionsknopf lässt sich die
Steuerung intuitiv und flexibel
konfigurieren.
Betriebsspannung 3/N/PEx230/400V, 50 Hz
1 Gehäuse mit Tür, IP 44,
(HxBxT) 635 x 250 x 155 mm
- je 10m Leitung zwischen
Pumpe u. Steuerung
Motorschütze
2 Motorschutzschalter
2 Hand-0-Automatik Taster
1 Resettaster für Alarm
Anzeige und Überwachung von z.B.
> Betriebsstunden
> Einschalt-/Einstaufüllstand im Schacht
> Drehfeld
> Motorstrom
> Motor-Laufzeit (0-7200s)
> Anzahl der Schaltspiele
> Ereignisspeicher für 70 Meldungen
Meldeanlage (netzabhängig)
> 2 potentialfreier Wechsler 230V/5A für
Sammelstörmeldung und Hochwasseralarm
> potentialbehafteter Wechsler 230V/2A
zur Ansteuerung einer Warnleuchte
> elektronischer Summer, quittierbar
> variable Alarmverzögerung
> Akku-Ladeschaltung für netzunab-
hängigen Hochwasseralarm durch
optionalen Akku
Die Steuerung ist anschlussfertig,
nullspannungssicher und entspricht
den EU EMC- und Niederspannungs-
richtlinien.
Einheit : Stk
Artikelnr. : JP50140
