JUNG PUMPEN Fäkalienhebeanlage Compli 515/4 BW - Art. JP50092
Artikel-Nr.: JP50092
Teilen via
- Aktuell verfügbar
Technische Daten
JUNG PUMPEN Fäkalienhebeanlage compli 515/4 BW
Pentair Jung Pumpen
Fäkalienhebeanlage compli 515/4 BW
steckerfertig
Art.-Nr. JP50092
LGA Bauart geprüft nach DIN EN 12050

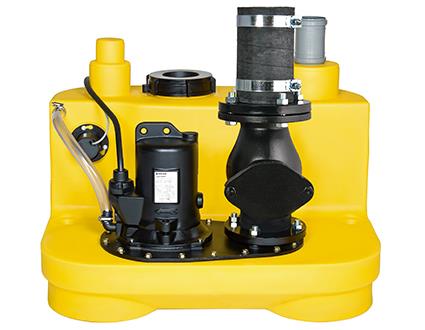

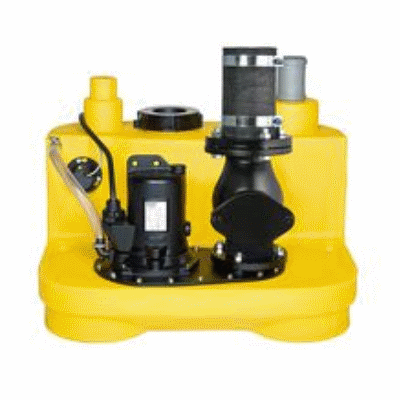

Die überflutbare Einzelanlage besteht
aus einem stufenförmigen Sammelbehälter
(PE) mit optimiertem Boden zur
Minimierung von Ablagerungen, einer
Trägerplatte (Grauguss) mit Ring-
gehäuse, dem aufgesetzten Motor,
einer Rückschlagklappe und
einer Steuerung. Gewicht: 79 kg.
Behälter

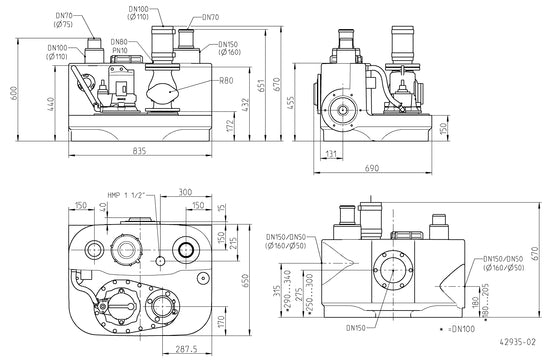

Maße (HxBxT): 600 x 835 x 665 mm
Behälterinhalt: 115 l
- Reinigungsöffnung oben
- Muffe DN 150 hinten für den Zulauf
mit Klemmflansch, Höhe 275 mm, mit
exzentrischem Übergangsrohr DN 100/150
Höhe 250-300 mm
- 2 seitliche Muffen DN 150/ DN 50
für den Zulauf, Zulaufhöhen 180 und
315 mm, mit exzentrischem Übergangs-
rohr DN 100/150 Höhe 180-340 mm
- vertikaler Stutzen DN 70 / DN 100 für
Lüftung / Zulauf
- vertikaler Stutzen DN 70 / DN 150 für
Lüftung / Zulauf
- vertikale Muffe 50 mm für die
Notentsorgung
Tauchmotorpumpe
vertikal, einstufig zur Förderung von
Abwasser gemäß DIN 1986-3, betriebs-
fertig auf dem Behälter montiert,
trockenlaufsicher, Überhitzungsschutz
durch Motorthermostat, Leitungsein-
führung längswasserdicht vergossen und
durch Steckverbindung leicht zu tauschen
Laufrad: Freistromrad
Freier Durchgang: 70 mm
Druckstutzen: DN 100
Mediumtemperatur: 40°C, kurzzeitig 60°C
Fördermenge: max 69 m3/h
Förderhöhe: max 8 m
Motorleistung P2: 1,7 kW
Motordrehzahl: 1450 1/min
Motorschutzart: IP 68
Betriebsart: S3
Steuerung
zum wasserstandsabhängigen automatischen
Ein- und Ausschalten. Der Niveaugeber
ist im Behälter eingebaut.
Erforderliche Vorsicherungen 16 A.
- Betriebsspannung: 3/N/PEx400V, 50 Hz
- Gehäuse mit Klarsichttür, IP 44
(HxBxT) 275 x 250 x 155 mm
- 4 m Ltg. zwischen Pumpe u. Steuerung
- 1,5 m Netzanschlussleitung mit
CEE-Stecker
- Motorschutzeinrichtung
- Hand-Null-Automatik-Schalter
- Resettaster für Störmeldungen
- Leuchtanzeigen für
Betrieb Pumpe
Störung Pumpe
Drehfeld
Hochwasseralarm
Alarm (AUX)
- Einstellbare Wartungsintervall-
anzeige
Alarmanlage (netzabhängig)
- potentialfreier Schließer für
Sammelstörmeldung
- elektronischer Summer
- Akku-Ladeschaltung für netzunab-
hängigen Betrieb der Alarmanlage
mittels optionalem Akku
Einheit : Stk
