JUNG PUMPEN Fäkalienhebeanlage Compli 520/2 M - Art. JP50098

JUNG PUMPEN Fäkalienhebeanlage compli 520/2 M
Pentair Jung Pumpen
compli 520/2 M
Steckerfertige Fäkalienhebeanlage
Art.-Nr. JP50098

LGA Bauart geprüft nach EN 12050

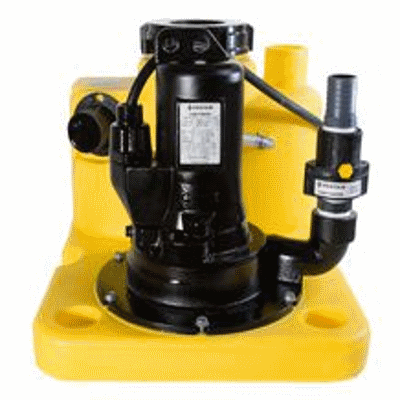

Die überflutbare Einzelanlage besteht
aus einem stufenförmigen Sammelbehälter
(PE) mit optimiertem Boden zur
Minimierung von Ablagerungen, einer
Trägerplatte (Grauguss) mit Ring-
gehäuse, dem aufgesetzten Motor, einer
Rückschlagklappe und einer Steuerung.
Gewicht: 51 kg

Behälter

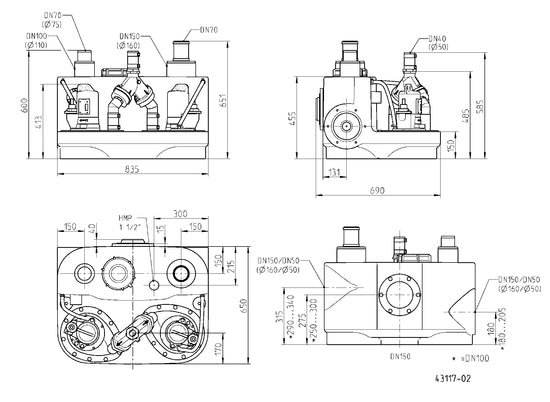

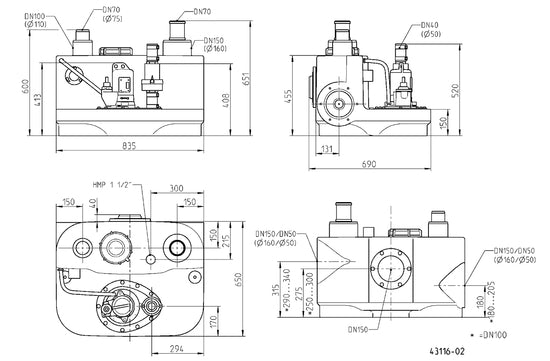

Maße (HxBxT): 600 x 835 x 665 mm
Behälterinhalt: 115 l
- Reinigungsöffnung oben
- Muffe DN 150 hinten für den Zulauf
mit Klemmflansch, Höhe 275 mm, mit
exzentrischem Übergangsrohr DN 100/150
Höhe 250-300 mm
- 2 seitliche Muffen DN 150/ DN 50
für den Zulauf, Zulaufhöhen 180 und
315 mm, mit exzentrischem Übergangs-
rohr DN 100/150 Höhe 180-340 mm
- vertikaler Stutzen DN 70 / DN 100 für
Lüftung / Zulauf
- vertikaler Stutzen DN 70 / DN 150 für
Lüftung / Zulauf
- vertikale Muffe 50 mm für die
Notentsorgung
- Elast. Verbindung mit 2 Schellen für
Druckrohr DN 40

Tauchmotorpumpe
vertikal, einstufig zur Förderung von
Abwasser gemäß DIN 1986-3, betriebs-
fertig auf dem Behälter montiert,
trockenlaufsicher, Überhitzungsschutz
durch Motorthermostat, Leitungsein-
führung längswasserdicht vergossen und
durch Steckverbindung leicht zu tauschen
Laufrad: Schneidrad
Freier Durchgang: 7 mm
Druckstutzen: DN 32
Mediumtemperatur: 40°C, kurzzeitig 60°C
Fördermenge: max 16 m3/h
Förderhöhe: 8-22 m
Motorleistung P2: 2,1 kW
Motordrehzahl: 2900 1/min
Motorschutzart: IP 68
Betriebsart: S3

Steuerung
zum wasserstandsabhängigen automatischen
Ein- und Ausschalten. Der Niveaugeber
ist im Behälter eingebaut.
Erforderliche Vorsicherungen 16 A.
- Betriebsspannung: 3/N/PE~400V, 50 Hz
- Gehäuse mit Klarsichttür, IP 44
(HxBxT) 275 x 250 x 155 mm
- 4 m Ltg. zwischen Pumpe u. Steuerung
- 1,5 m Netzzuleitung mit CEE-Stecker
- Motorschutzeinrichtung
- Hand-Null-Automatik-Schalter
- Resettaster für Störmeldungen
- Leuchtanzeigen für
Betrieb Pumpe
Störung Pumpe
Drehfeld
Hochwasseralarm
Alarm (AUX)
- Einstellbare Wartungsintervall-
anzeige

Alarmanlage (netzabhängig)
- potentialfreier Schließer für
Sammelstörmeldung
- elektronischer Summer
- Akku-Ladeschaltung für netzunab-
hängigen Betrieb der Alarmanlage
mittels optionalem Akku

Einheit : Stk
Artikelnr. : JP50098
