JUNG PUMPEN Kunststoffschacht PKS-D 1000-40 - Art. JP44358

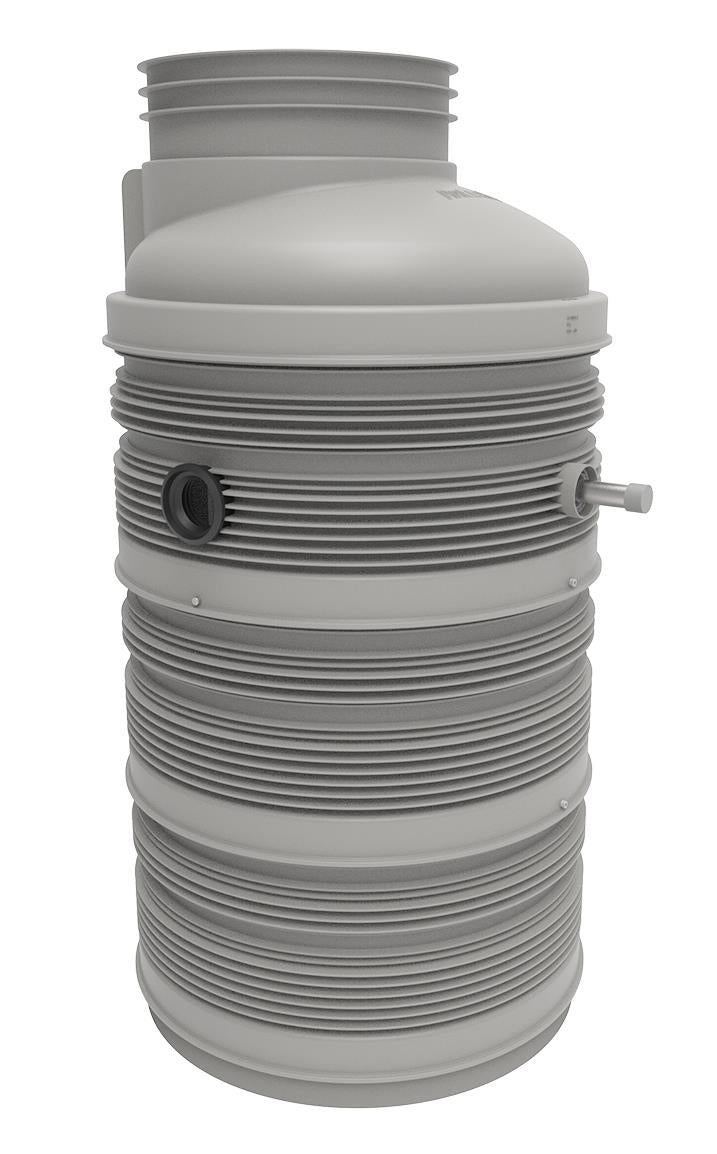

JUNG PUMPEN Kunststoffschacht PKS-D 1000-40
JUNG PUMPEN
Kunststoffschacht PKS-D 1000-40
Art.Nr. JP44358

Auftriebssicherer und grundwasserdichter
Pumpenschacht nach DIN EN 13598-2,
mit Steiggang, aus Polypropylen (PP),
zur Aufnahme einer Abwassertauchpumpe
mit/ohne Ex-Schutz, befahrbar bis
Klasse D 400.

Die Segmentbauweise erleichtert die
Montage vor Ort.
- Unterteil mit Rohrstutzen OD/DN 160
für den Zulauf, 2 Muffen DN 100 für
Lüftung/Kabelrohr und Edelstahl-
Druckstutzen R 1 1/2".
- Konus 1000/625
- Auflagering zur Aufnahme einer
Schachtabdeckung d=610 mm

Die Abdichtung der einzelnen Segmente
erfolgt mit Lippendichtringen.

Kupplungsfuß, Druckleitung DN 40
(Edelstahl), Kugeleckventil DN 40 (PPA),
Wartungsschieber DN 40 (Edelstahl) und
Spülanschlussmöglichkeit sind bereits
im Unterteil montiert.

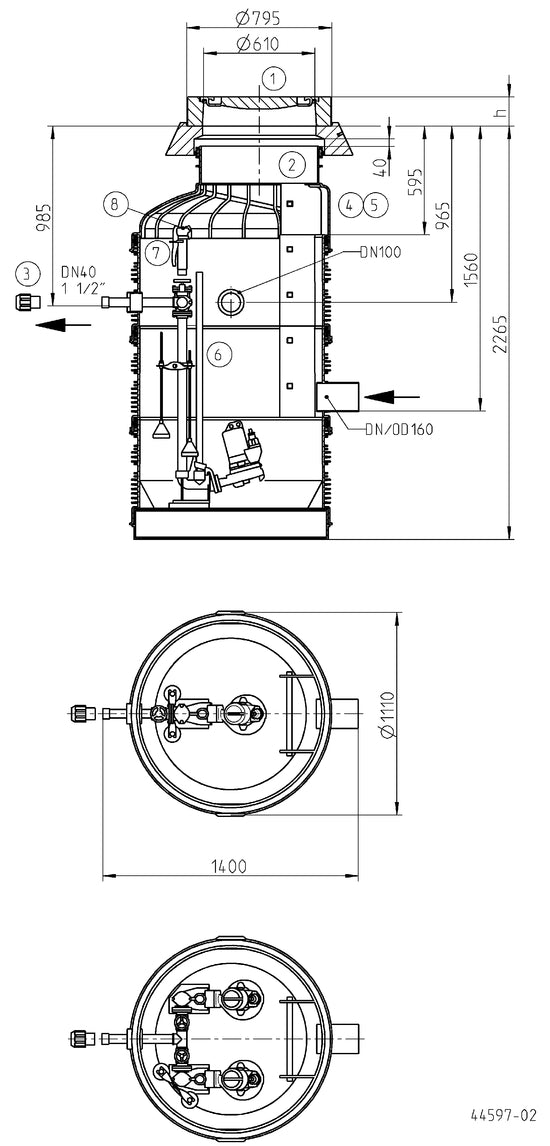

Abmessungen ohne Abdeckung:
1000 mm - Nenndurchmesser
2265 mm - Gesamthöhe
1560 mm - Sohle-Zulauf von oben
0985 mm - Sohle-Druckstutzen von oben
1372 l - Behältervolumen
280 kg - Gewicht

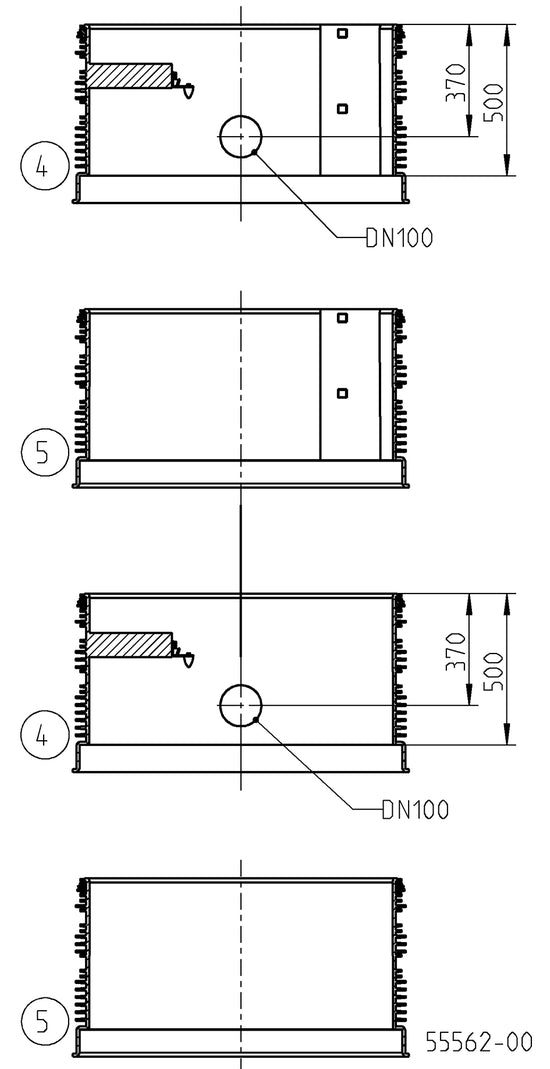

Die Standardeinbautiefe von 2,27 m lässt
sich durch Einsatz von Schachtverlänge-
rungen PSV-D bis auf 4,90 m vergrößern.

Einheit : Stk
Artikelnr. : JP44358
