JUNG PUMPEN Kunststoffschacht PKS-D 1000-DLE - Art. JP44367

JUNG PUMPEN Kunststoffschacht PKS-D 1000-DLE
JUNG PUMPEN
Kunststoffschacht PKS-D 1000-DLE
Art.Nr. JP44367

Auftriebssicherer und grundwasserdichter
Druckleitungsendschacht nach DIN EN
13598-2, mit Steiggang, aus Polypropylen
(PP), befahrbar bis Klasse D. Der Schacht
wird als Übergabeschacht zu Freigefälle-
leitungen eingesetzt.

Die Segmentbauweise erleichtert die
Montage vor Ort.
- Schachtboden mit Gerinne und Stutzen
DN 100 für Zulauf und Stutzen DN 200
für Ablauf
- Konus mit Steiggang und Einstiegs-
öffnung Ø 610 mm
- Auflagering zur Aufnahme einer
Schachtabdeckung d=610 mm

Die Abdichtung der einzelnen Segmente
erfolgt mit Lippendichtringen.

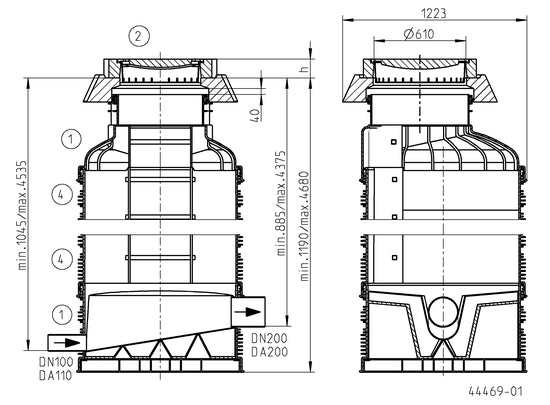

Abmessungen ohne Abdeckung:
1000 mm - Nenndurchmesser
1190 mm - Gesamthöhe
1045 mm - Sohle-Druckleitung von oben
0885 mm - Sohle-Freispiegelk. von oben
215 kg - Gewicht

Die Standardeinbautiefe von 1,2 m lässt
sich durch den Einsatz von Schachtver-
längerungen bis auf 4,7 m vergrößern,
Zubehör PSV-D 1000x500 SG(10).
Somit ist auch die erforderliche Stand-
höhe von 2 Metern gewährleistet.

Einheit : Stk
Artikelnr. : JP44367
