JUNG PUMPEN Kunststoffschacht PKS-D1000-D65
JUNG PUMPEN
Kunststoffschacht PKS-D 1000-D65
Art.Nr. JP44379

Auftriebssicherer und grundwasserdichter
Pumpenschacht nach DIN EN 13598-2
aus Polypropylen (PP) zur Aufnahme zweier Abwassertauchpumpen mit/ohne Ex-Schutz,
befahrbar bis Klasse D 400.

Die Segmentbauweise erleichtert die
Montage vor Ort.
- Unterteil mit Rohrstutzen OD/DN 160
für den Zulauf DN 150 und 2 Druck-
stutzen DN 80.
- Schachtring mit Traverse zur
Befestigung der Gleitrohre und
2 Muffen DN 100 für Lüftung/Kabelrohr
- Konus 1000/625
- Auflagering zur Aufnahme einer
Schachtabdeckung d=610 mm

Die Abdichtung der einzelnen Segmente
erfolgt mit Lippendichtringen.

Kupplungsfüße GR 65, Druckleitungen
DN 80, Rückschlagklappen DN 80 und
Spülanschlussmöglichkeit sind bereits
im Unterteil montiert.

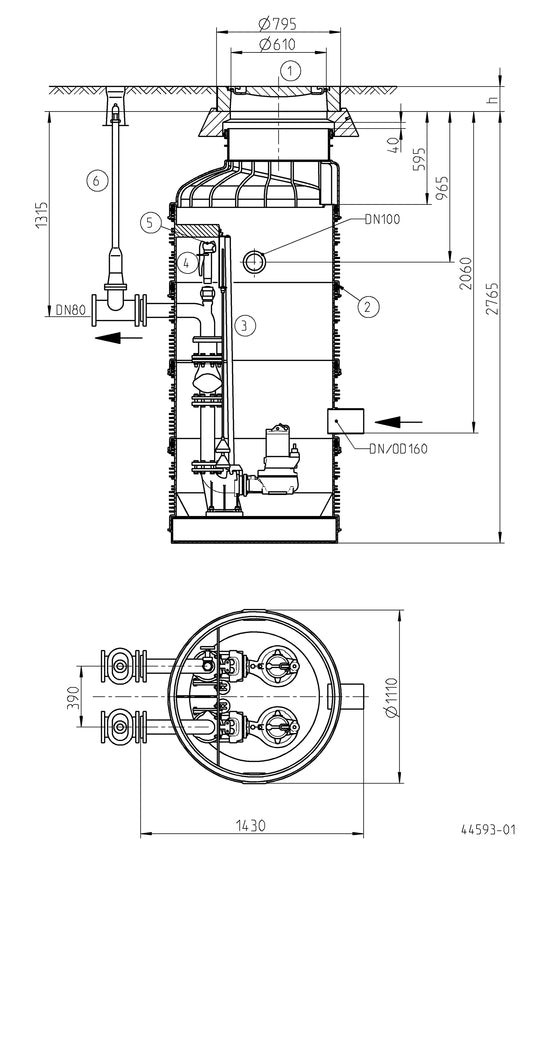

Abmessungen ohne Abdeckung:
1000 mm - Nenndurchmesser
2765 mm - Gesamthöhe
2060 mm - Sohle-Zulauf von oben
1315 mm - Sohle-Druckstutzen von oben
1764 l - Behältervolumen
442 kg - Gewicht

Die Standardeinbautiefe von 2,77 m lässt
sich durch Einsatz von Schachtverlänge-
rungen PSV-D bis auf 4,90 m vergrößern.

Bauseits erfolgt das Zusammenführen der
beiden Druckleitungen (Flansch DN 80).

Einheit : Stk
Artikelnr. : JP44379
