JUNG PUMPEN Pumpenschacht SKS-D 1000-50 - Art. JP50303

JUNG PUMPEN Pumpenschacht SKS-D 1000-50
PENTAIR JUNG PUMPEN

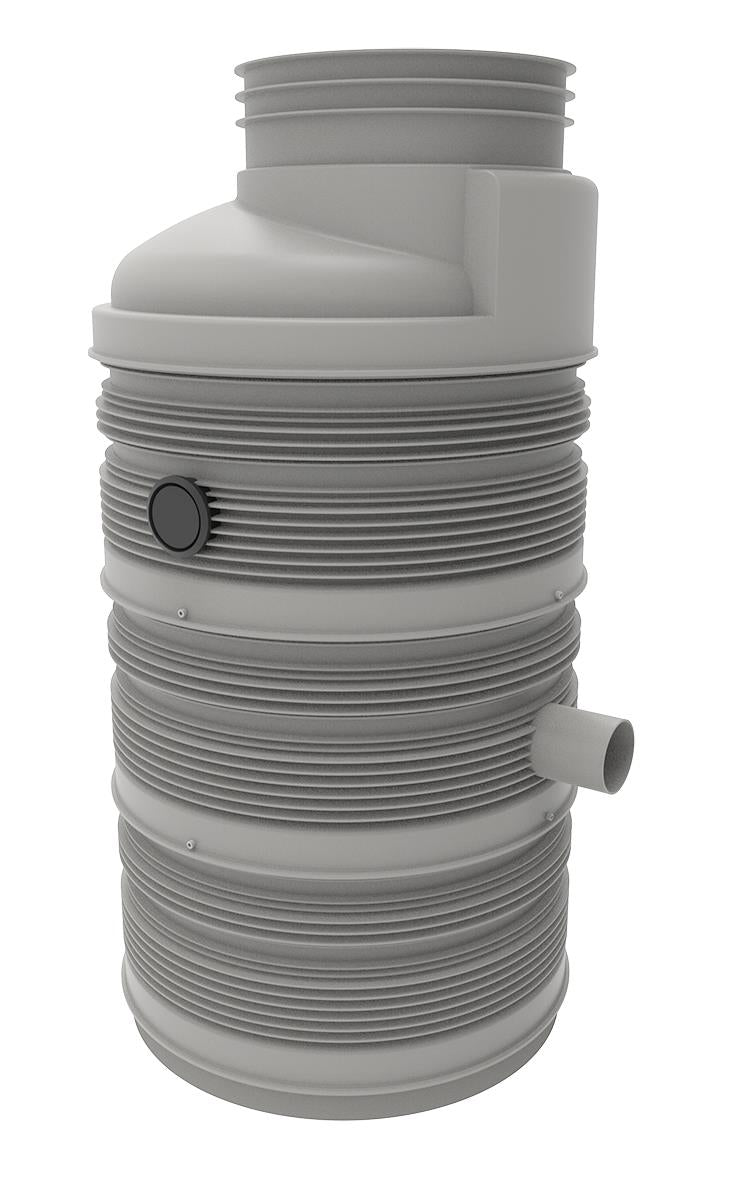

Kunststoffschacht SKS-D 1000-50
Art.Nr JP50303

Auftriebssicherer und grundwasserdichter
Pumpenschacht aus Polyethylen (PP) nach
EN 13598-2, optional befahrbar bis
Klasse D 400. Schacht mit Steiggang zur
Aufnahme einer Schmutzwassertauchpumpe.

Die Segmentbauweise erleichtert die
Montage vor Ort.
> Unterteil mit Rohrstutzen OD/DN 160
für den Zulauf, 2 Muffen DN 100 für
Lüftung/Kabelrohr und Edelstahl-
Druckstutzen R 2 Zoll.
> Konus 1000/625
> Auflagering zur Aufnahme einer
Schachtabdeckung d=610 mm

Die Abdichtung der einzelnen Segmente
erfolgt mit Lippendichtringen.

Kupplungsfuß, Druckleitung DN 50
(Edelstahl), Kugelrückschlagventil DN 50
(Grauguss), Wartungsschieber DN 50
(Edelstahl) und Spülanschlussmöglichkeit
sind bereits im Unterteil montiert.

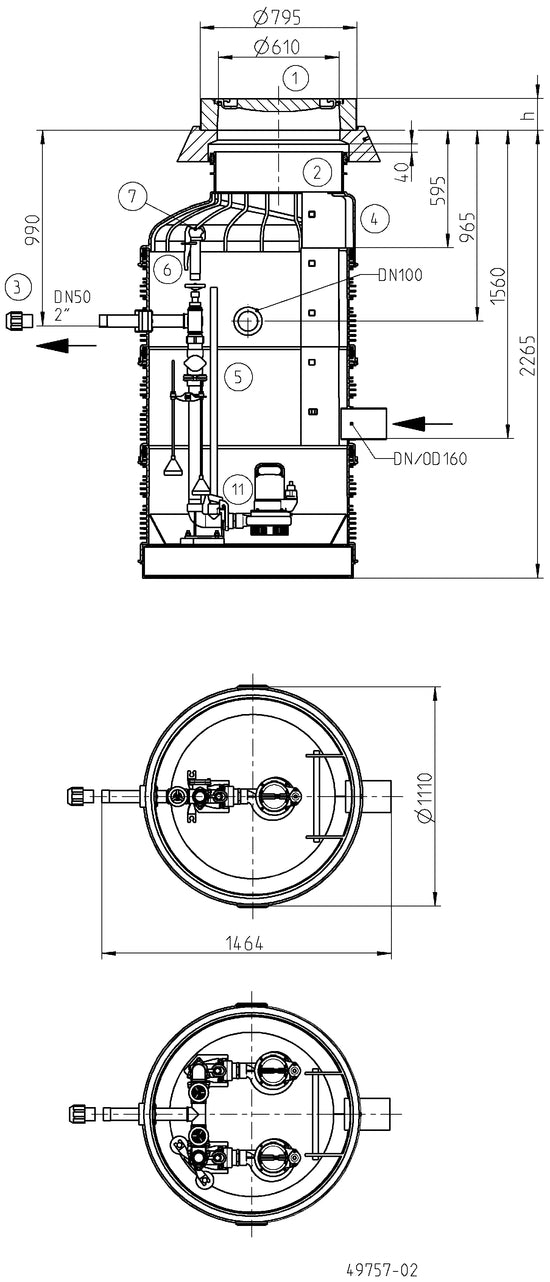

Abmessungen ohne Abdeckung:
1000 mm - Nenndurchmesser
2275 mm - Gesamthöhe
1575 mm - Sohle-Zulauf von oben
0995 mm - Sohle-Druckstutzen von oben
1372 l - Behältervolumen
284 kg - Gewicht

Die Standardeinbautiefe von 2,27 m lässt

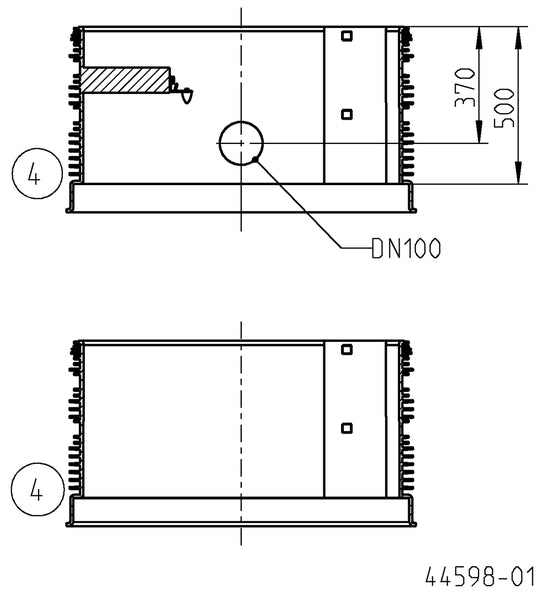

sich durch Einsatz von Schachtverlänge-
rungen PSV-D bis auf 4,90 m vergrößern.

Einheit : Stk
Artikelnr. : JP50303
