JUNG PUMPEN Unterflurbehälter Baufix 200-50 - Art. JP48187

JUNG PUMPEN Unterflurbehälter Baufix 200-50
JUNG PUMPEN
Unterflurbehälter Baufix 200-50
Art.Nr. JP48187

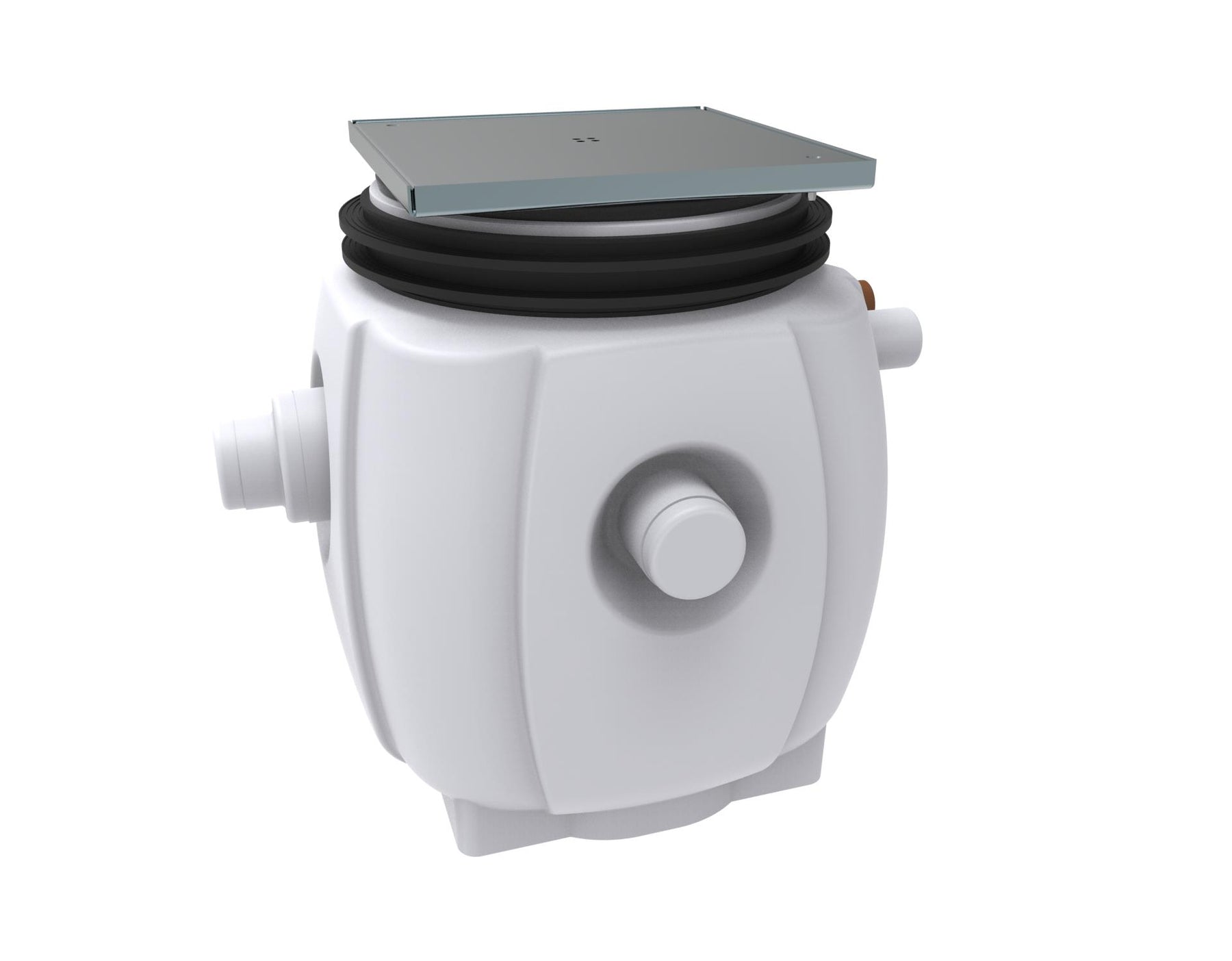

Betonfester Sammelbehälter aus PE zur
Aufnahme zweier Schmutzwasserpumpen vom
Typ US 62, US 73, US 75, US 102, US 103,
US 105, US 155, US 73 Ex oder US 103 Ex.

Auch als Einzelstation einsetzbar,
dann aber Pumpe mit angebautem Schwimm-
schalter wählen.

Der Baufix 200-50 besitzt für den Zulauf
1 Stutzen DN 100 und 2 Stutzen
DN 150/100, für die Lüftung einen
Stutzen DN 70 und für die Druckleitung
ein Gewinde 2".
Zwei Rückschlagklappen mit elastischen
Verbindern liegen bei.

Eine Dichtmanschette zur Anbindung an
eine bauseitige Dünnbettabdichtung
liegt ebenfalls bei.

Der Abdeckrahmen ist niveauausgleichend
bis 100 mm, zusätzliche 165-265 mm sind
mit einer Verlängerung (Zubehör)
möglich.

Die Abdeckung aus verzinktem Blech besitzt
einen Bodenablauf mit Geruchverschluss
wahlweise verschlossen oder offen.

Die Übergänge Behälter/Abdeckrahmen und
Abdeckrahmen/Abdeckplatte sind mit
Profildichtungen ausgestattet.

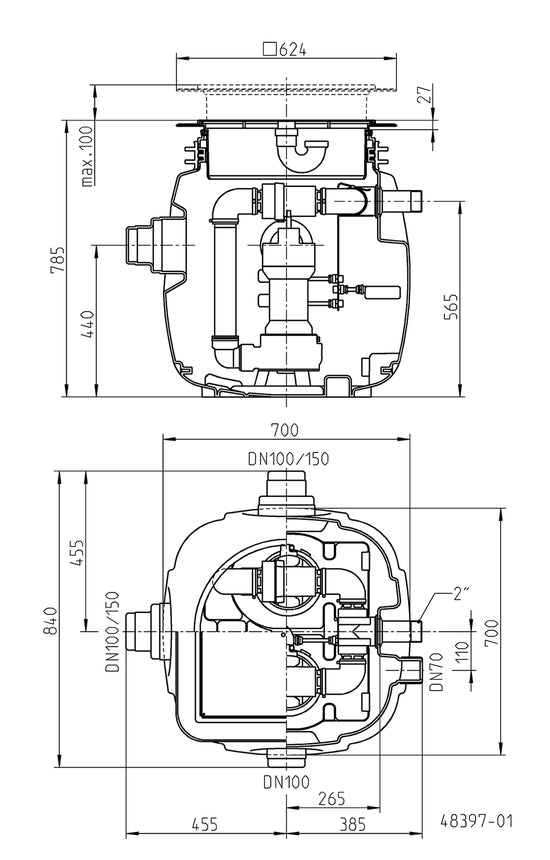

Höhe: 785 mm
Breite: 840 mm
Tiefe: 840 mm
Einbautiefe: 785-885 mm
Höhe Zulaufstutzen: 440 mm
Höhe Druckabgang: 565 mm
Höhe Lüftungsstutzen DN 70: 565 mm
Gewicht: 37 kg
Volumen: 240 l

ACHTUNG! Der Baufix darf in grundwasser-
gefährdeten Gebieten nur mit dem Zubehör
"Grundwasserdichtung" eingesetzt werden
(max. bis 3 mWS).

Einheit : Stk
Artikelnr. : JP48187
