K2 Systems Montagekit P P Rack 15/20/25° 1.3kN/qm
Artikel-Nr.: 425093
- Aktuell verfügbar
K2 Systems Montagekit P P Rack 15/20/25° 1.3kN/qm
Technische Daten

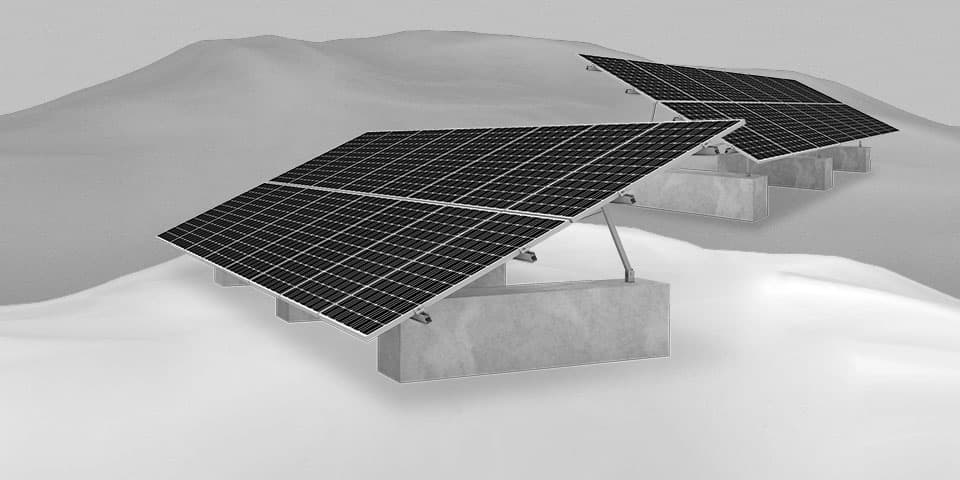

K2 P-Rack System für 16 Paneele - HOHE Windlast 1,3 kN/m⊃2;

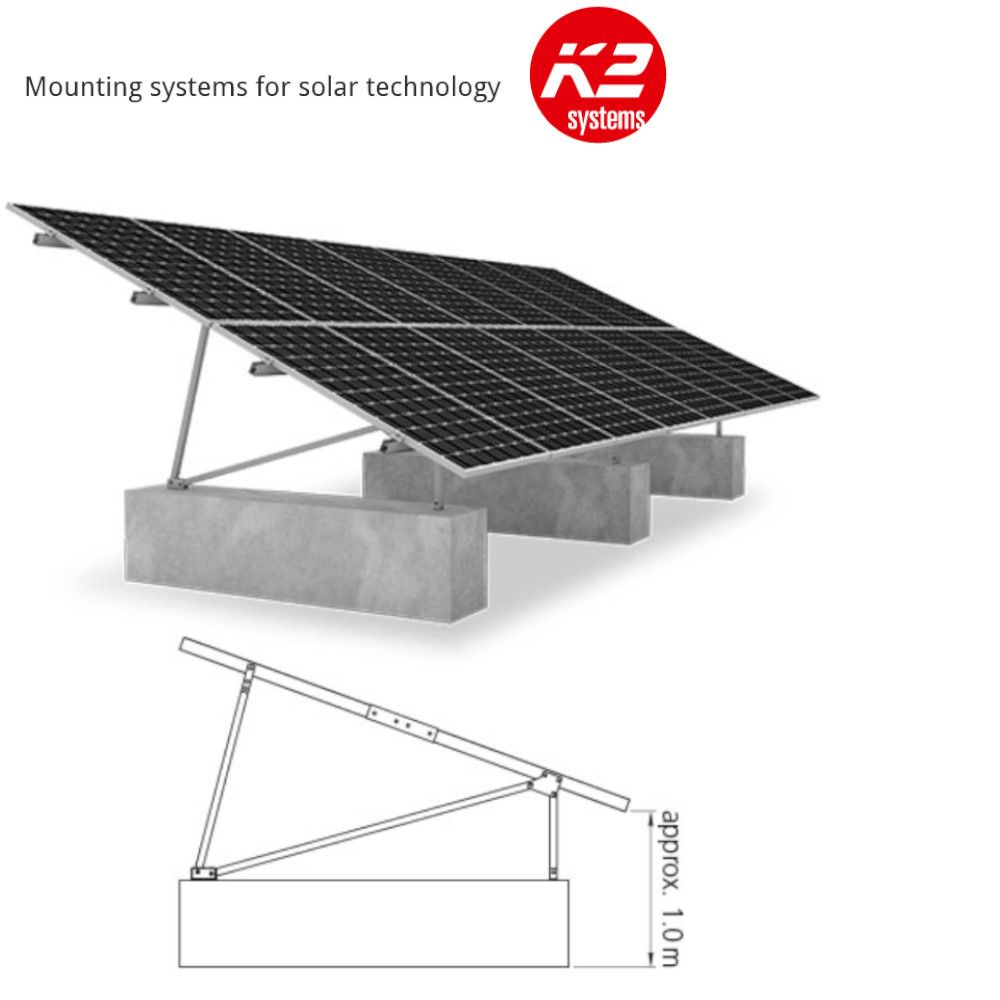

P-Rack System: Komponenten zur Montage von PV-Modulen für kleine Freiflächenprojekte und netzunabhängige Systeme.1,3 kN7m⊃;2
Einfaches Betonfundament.
- Eine einfache Lösung für kleine Freiflächenprojekte und netzunabhängige Systeme
- Detaillierte Fundament- und Bewehrungspläne
- Komponenten vormontiert: montagefertig 15°, 20° und 25°
- Lieferung als palettierte Ware
- Maximale Schienenlänge von 1,9 m
- Geeignet für den Abholtransport
BODENANFORDERUNGEN
Folgende Bodeneigenschaften wurden angenommen:
ϕ = 25° (Gleitreibungswinkel)
σR,d = 130kN/m⊃2; (Erddrucktragfähigkeit)
γ = 16kN/m⊃3; (Einheitsgewicht erdfeucht)
ya = 6kN/m⊃3; (Einheitsgewicht unter Grundwasserspiegel)
Eine ausreichende Tragfähigkeit des Bodens ist im konkreten Projekt durch den Bauherrn/Baustelleneigentümer zu prüfen.
|
Montageart: |
Boden |
|
Dacheindeckung: |
sonstige |
|
Neigungswinkel: |
15 - 25 ° |
|
Ausrichtung: |
vertikal |
|
Modullänge: |
1650 mm |
|
Dachdurchdringung notwendig: |
nein |
|
Kabelkanal integriert: |
nein |
|
Werkstoff: |
Aluminium |
|
Gewicht: |
122 kg |
|
Verankerung: |
Sockel |
|
Modulbreite: |
1005 mm |
|
Verstellbar: |
ja |
|
Oberflächenschutz: |
unbehandelt |
|
Kabelkanal optional: |
ja |
