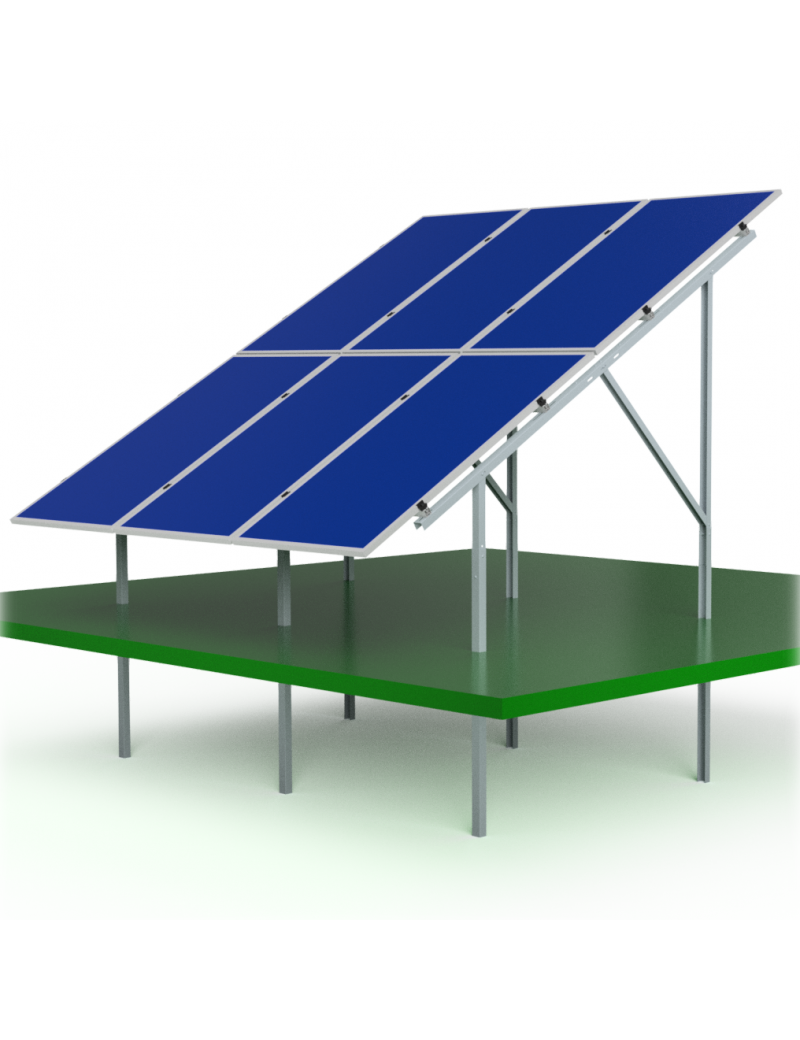

K500 Bodenkonstruktion K502 / 20,7 (950–1022) vertikal
Artikel-Nr.: K500 Bodenkonstruktion K502 / 20,7 (950–1022) vertikal
- Auf Lager
K500 Bodenkonstruktion K502 / 20,7 (950–1022) vertikal
Technische Daten
Die vorgestellte Konstruktion K502 ermöglicht die Installation von 20 Photovoltaikmodulen in verschiedenen Modulbreiten:950–972 mm, 973–1002 mm, 1003–1022 mm.Die Konstruktion bietet zwei Montagewinkeloptionen:25° und 30°.
Konstruktion für Photovoltaikmodule aus Serie K502 ist ein robuster Stahlrahmen für Hausinstallationen, bei denen der Einsatz einer Ramme nicht möglich ist.
Verantwortlich dafür ist eine spezielle Matrize mit SDS-HEX-Schnellkupplung, die es ermöglicht, die Konstruktion mit einem Schlaghammer mit einer Schlagkraft von 29 bis 56 Joule in den Boden zu treiben.
Alle Konstruktionselemente sind aus besonders geschütztem S350-Stahl mit Korrosionsschutzbeschichtung Magnelis ZM 430 und Aluminium gefertigt.
Konstruktionen |
Grund |
Produktgarantie |
10 Jahre |
Anzahl der PV-Module |
20 |
Variante |
20 Module, 7 Dreiecke - (950-1022) vertikal |
Montagemethode |
Vertikal |
