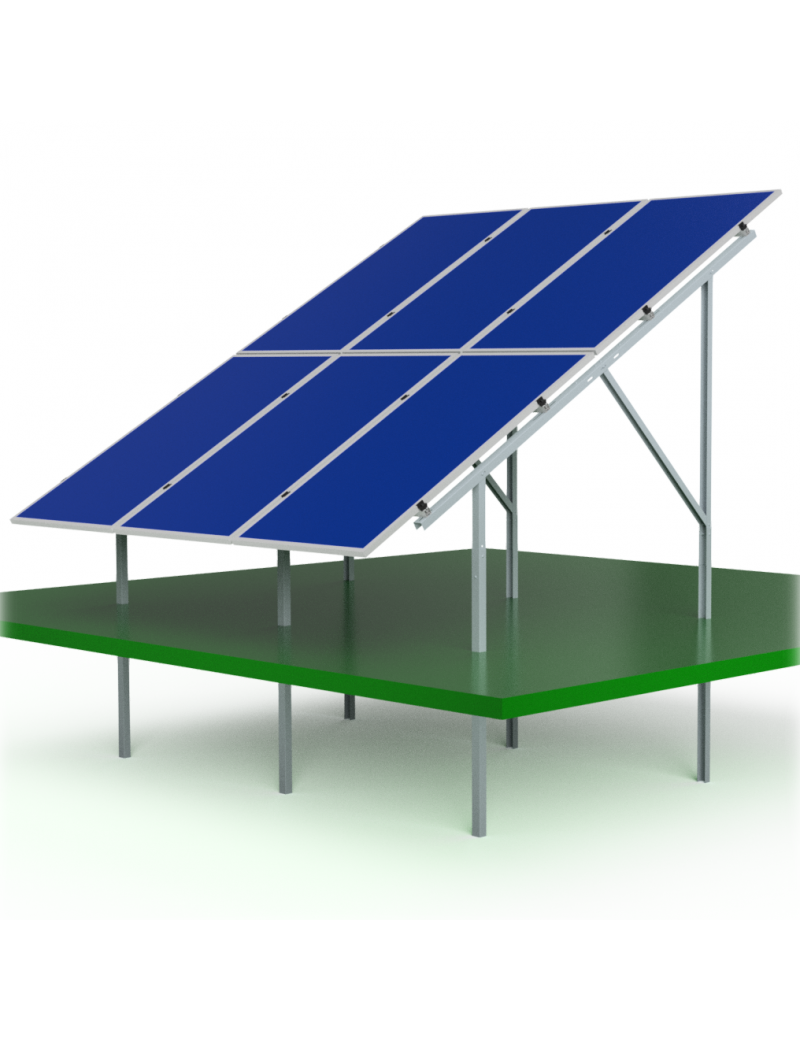

K500 Bodenkonstruktion K502 / 6,3 (950–1152) vertikal
Artikel-Nr.: K500 Bodenkonstruktion K502 / 6,3 (950–1152) vertikal
- Auf Lager
K500 Bodenkonstruktion K502 / 6,3 (950–1152) vertikal
Technische Daten
Die vorgestellte Konstruktion K502 ermöglicht die Installation von 6 Photovoltaikmodulen in verschiedenen Modulbreiten: 950–953 mm, 954–1152 mm.Die Konstruktion bietet zwei Montagewinkeloptionen:25° und 30°.
Konstruktion für Photovoltaikmodule aus Serie K502 ist ein robuster Stahlrahmen für Hausinstallationen, bei denen der Einsatz einer Ramme nicht möglich ist.
Verantwortlich dafür ist eine spezielle Matrize mit SDS-HEX-Schnellkupplung, die es ermöglicht, die Konstruktion mit einem Schlaghammer mit einer Schlagkraft von 29 bis 56 Joule in den Boden zu treiben.
Alle Konstruktionselemente sind aus besonders geschütztem S350-Stahl mit Korrosionsschutzbeschichtung Magnelis ZM 430 und Aluminium gefertigt.
|
Konstruktionen |
Grund |
|
Produktgarantie |
10 Jahre |
|
Anzahl der PV-Module |
6 |
|
Variante |
6 Module, 3 Dreiecke - (950-1152) vertikal |
|
Montagemethode |
Vertikal |
