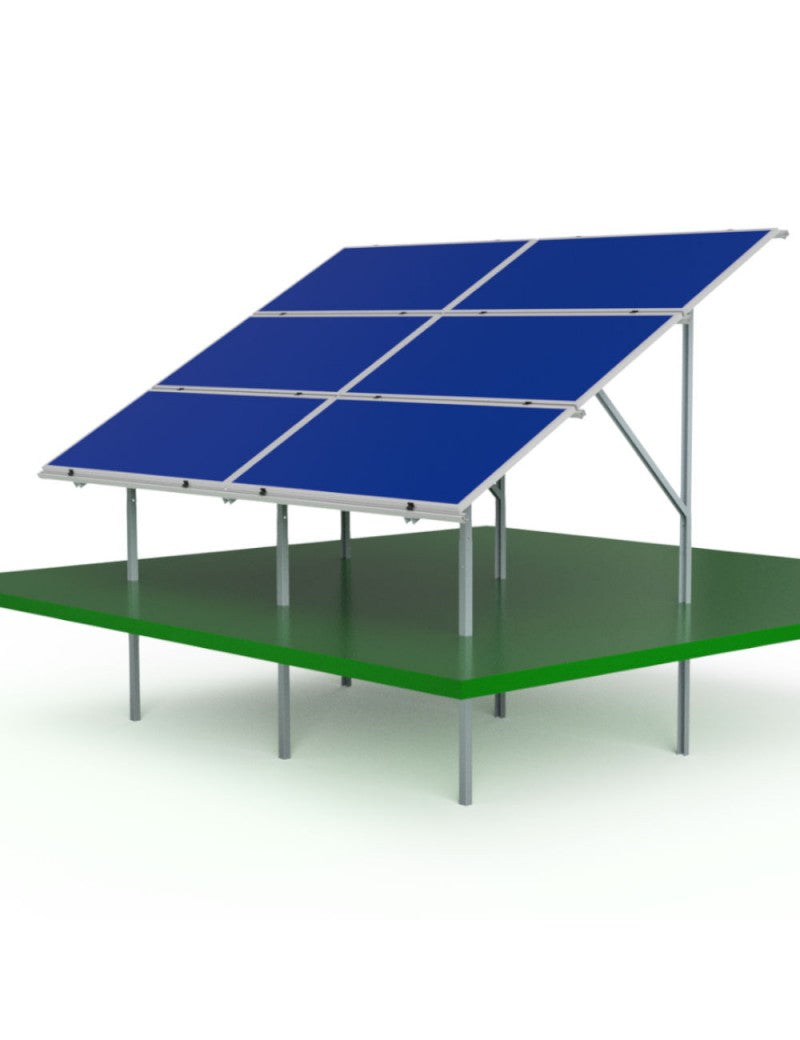

K500 Bodenkonstruktion K503 / 12,5 (1740–1840) horizontal

K500 Bodenkonstruktion K503 / 12,5 (1740–1840) horizontal

Technische Daten

Die vorgestellte Konstruktion K503 ermöglicht die Installation von 12 Photovoltaikmodulen in verschiedenen Modulbreiten: 1740-1790 mm, 1791-1840 mm.Die Konstruktion sieht eine Montage in einem Konstruktionswinkel von 30° vor.

Konstruktion für Photovoltaikmodule aus Serie K503 ist ein robuster Stahlrahmen für Hausinstallationen, bei denen der Einsatz einer Ramme nicht möglich ist.

Verantwortlich dafür ist eine spezielle Matrize mit SDS-HEX-Schnellkupplung, die es ermöglicht, die Konstruktion mit einem Schlaghammer mit einer Schlagkraft von 29 bis 56 Joule in den Boden zu treiben.

Alle Konstruktionselemente sind aus besonders geschütztem S350-Stahl mit Korrosionsschutzbeschichtung Magnelis ZM 430 und Aluminium gefertigt.

Die photovoltaische Konstruktion ist eine Erweiterung der Serie K502. Durch die Verwendung längerer Stützen und eines verlängerten Modulträgers eignet sich die Konstruktion K503 für fast alle Photovoltaikmodule,, einschließlich der immer häufiger eingesetzten Modelle mit BiFacial-Technologie.
