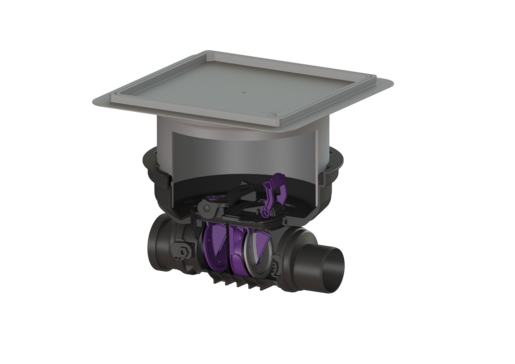

KESSEL-Rückstaudoppelverschluss Staufix DN90, befl. ,Bodenplatte, R. 730090.10XR
Artikel-Nr.: 730090.10XR
Teilen via
- Aktuell leider nicht auf Lager!
Technische Daten
Der Rückstauverschluss für fäkalienfreies Abwasser ist mit zwei mechanischen Klappen ausgestattet, die bei Rückstau selbsttätig schließen. Eine Klappe dient gleichzeitig als handverriegelbarer Notverschluss.
Durch das modulare KESSEL-Baukastensystem können bestehende Anlagen problemlos zum Rückstauverschluss StaufixControl umgerüstet werden.
Durch das modulare KESSEL-Baukastensystem können bestehende Anlagen problemlos zum Rückstauverschluss StaufixControl umgerüstet werden.
Technische Daten Rückstauverschluss Staufix, DN 90, Bodenplatte, befliesbar, Typ 2 R
Abdeckungsmerkmale
| Abdeckungsart | befliesbare Abdeckplatte |
| Abdeckung Material | Kunststoff |
| Bodenbelaghöhe max. | 16 mm |
| Länge | 366 mm |
| Breite | 366 mm |
| Dichtheit | tagwasserdicht |
| Verriegelung | Lock & Lift |
Abmessungen
| Länge | 444 mm |
| Breite | 444 mm |
| Aussparungsmaß Länge | 750 mm |
| Aussparungsmaß Breite | 750 mm |
Allgemeine Merkmale
| Nennweite (DN) | 90 |
| Außendurchmesser (DA) | 90 |
| Farbe | schwarz |
| Norm | EN 13564 |
Ausführung
| Abdichtungsart | Verbundabdichtung |
| Edelstahlklappe als Rattenschutz | ja |
| Notverschluss | ja |
Behälter/Grundkörper
| Einbautiefe | 287-410mm |
Weitere Merkmale
| Abwasserart | fäkalienfrei |
| Art der Höhenverstellbarkeit | teleskopisches Aufsatzstück |
| Auslieferungszustand | installationsfertig (Verbindungsteile sind bauseits anzuschließen) |
| CE Kennzeichnung | ja |
| Einbausituation | Einbau in die Bodenplatte |
| Fremdüberwachung | LGA |
| Funktion bei Rückstau | Schützt bei Rückstau |
| Gefällesprung | 8 mm |
| Mechanische Rückstauklappen | 2 |
| Position zum Kanal | Gefälle zum Kanal |
| Rückstauschutz | Typ 2 |
| Sicherungsstrategie | Zentralabsicherung |
