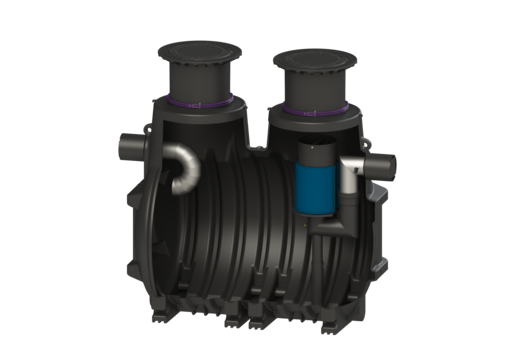

Koaleszenzabscheider EasyOil ground, NS 10, Sys. A, 4300 l, Bel.Kl. B
Artikel-Nr.: 99710.30B
Teilen via
- Aktuell verfügbar
Technische Daten
Der Abscheider für Leichtflüssigkeiten ist für den Erdeinbau geeignet und mit einem herausnehmbaren Koaleszenzeinsatz ausgestattet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) enthält einen integrierten Schlammfang sowie eine selbsttätige Verschlusseinrichtung. Zwei tagwasserdichte Abdeckungen ermöglichen einen einfachen Zugang für Reinigungs- und Wartungsarbeiten.
Bei Belastungsklasse D ist bauseits eine Lastverteilplatte zu verbauen. Die Bewehrungspläne sind bei der KESSEL AG erhältlich.
Bauseitiger Anschluss an Zu- und Auslauf mit PE-HD-Rohren nach DIN 19537, PVC-KG-Rohren nach DIN 19534, PP oder AS an werksseitigen Edelstahlrohrstutzen möglich. Bei der Wahl der passenden Dichtungen und Rohrmaterialien sind die gültigen Normen zu beachten.
Gewährleistung auf den Werkstoff PE 20 Jahre.
Bei Belastungsklasse D ist bauseits eine Lastverteilplatte zu verbauen. Die Bewehrungspläne sind bei der KESSEL AG erhältlich.
Bauseitiger Anschluss an Zu- und Auslauf mit PE-HD-Rohren nach DIN 19537, PVC-KG-Rohren nach DIN 19534, PP oder AS an werksseitigen Edelstahlrohrstutzen möglich. Bei der Wahl der passenden Dichtungen und Rohrmaterialien sind die gültigen Normen zu beachten.
Gewährleistung auf den Werkstoff PE 20 Jahre.
Abdeckungsmerkmale
| Abdeckungsart | Abdeckplatte |
| Abdeckung Material | Grauguss |
| Abdeckung Farbe | schwarz |
| Belastungsklasse | B 125 (EN 124) |
| Länge | 648 mm |
| Breite | 648 mm |
| Höhe | 95 mm |
| Dichtheit | geruchs- und tagwasserdicht |
| Verriegelung | unverriegelt |
Abmessungen
| Länge max. | 2.940 mm |
| Einbringmaß Länge | 2.590 mm |
| Einbringmaß Breite | 1.760 mm |
| T-TEÜ | 180 mm |
| TEÜ | 700-1.800mm |
Abwasserinhalt
| Gesamtvolumen | 4.300 l |
| Schlammfanginhalt | 2.500 l |
| Speichermenge an Leichtflüssigkeit | 380 l |
Allgemeine Merkmale
| Material | PE |
| Norm | EN 858 DIN 1999-100 DIN 1999-101 |
Ausführung
| Entsorgungsart | manuell mit Saugschlauch |
| Koaleszenzeinsatz | ja |
| Nenngröße (NS) | 10 |
Behälter/Grundkörper
| Auslauf Nennweite (DA) | 200 |
| Auslauf Nennweite (DN) | 200 |
| Abstand Rohrsohle Zulauf zu Behälterboden | 1.630 mm |
| Abstand Rohrsohle Auslauf zu Behälterboden | 1.600 mm |
| Einbautiefe | 850-1.230mm |
| Grundwasserbeständigkeit ab Unterkante Bodenteil | 1.810 mm |
| Lichte Weite Einstieg (LW) | 600 mm |
| Zulauf Nennweite (DA) | 200 mm |
| Zulauf Nennweite (DN) | 200 mm |
Steuerung
| Schaltgerät | nein |
Weitere Merkmale
| Abscheiderklasse | System A (ehemals Klasse I) |
| Art der Höhenverstellbarkeit | teleskopisches Aufsatzstück, 5 Grad neigbar |
| Auslieferungszustand | installationsfertig (Verbindungsteile sind bauseits anzuschließen) |
| Einbausituation | Einbau ins Erdreich |
| Zulassung | Z-83.8-54 |
| Übereinstimmungsnachweis | Z-83.8-54 |
| Überstand | 120 mm |
