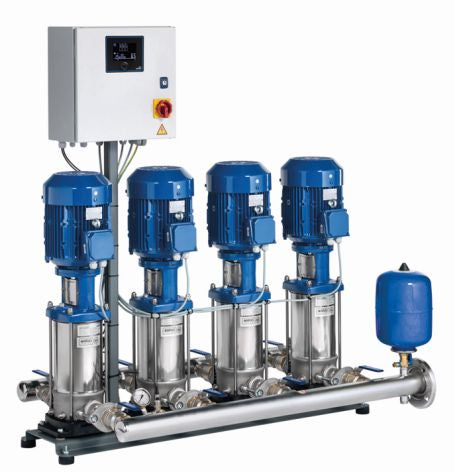

KSB Druckerh. DeltaPrimo F 2-04/14 mit 2 Movitec, 2,2 kW, Zulauf F - Art. 05167006

Druckerhöhungsanlage anschlussfertig, konstanter Versorgungsdruck am Verbraucher, Einschaltung druckabhängig, Ausschaltung druckabhängig, elastische Aufstellung aller Pumpen auf gemeinsamer Grundplatte. Entspricht DIN 1988-500.Funktion:Druckerhöhungsanlage mit konstantem Versorgungdruck zum Einsatz im Trinkwasserbereich. Die Anlage wird druckabhängig ein- und ausgeschaltet. Die Steuerung ist kundenspezifisch vorparametriert bei Auslieferung.Ausstattung:- 2 vertikale Hochdruckkreiselpumpen Movitec, mit mediumberührten Teilen aus Edelstahl- KSB IE3 Motor (>= 0,75 kW)- KSB BoosterCommand Pro Steuerung mit Passwortschutz gegen unbefugten Zugriff- Je ein längenverstellbarer Rückflussverhinderer pro Pumpe und je eine abschließbare Absperrarmatur auf der Saug- und Druckseite jeder Pumpe- Mit Flowjet durchströmter 8-l-Membrandruckbehälter auf der Druckseite als Steuerbehälter mit Absperrarmatur und Entleerungsventil- Drucksensor zur Steuerung des Versorgungsdrucks mit Flowjet Absperrarmatur und Manometer- Bei unmittelbarem Anschluss ist ein Drucksensor mit Manometer und Absperrarmatur für Trockenlaufschutz der Anlage enthalten oder bei mittelbarem Anschluss ist der Trockenlaufschutz in der Zusatzausstattung auszuwählen. Bei mittelbarem Anschluss im Saugbetrieb ist der Trockenlaufschutz anzufragen.- Abschließbarer Hauptschalter am Schaltschrank- Saug- und Drucksammler einseitig anschließbar über Gewinde oder Rundflansch (Bei mittelbarem Anschluss im Saugbetrieb sind der saugseitige Sammler und die Rückschlagklappen nicht enthalten)- Alle Komponenten auf einer Grundplatte montiert- Pumpen schwingungsgedämpft auf Grundplatte montiert- Fußset als Höhenausgleich für unebene UntergründeBetriebsdaten:Förderstrom Anlage: ______________ m3/hFörderstrom Pumpe : 6.5 m3/hFörderhöhe Pumpe : ______________ mFörderhöhe bei(Q=0): ______________ mmin. vorh. Vordruck: _________ barmax. vorh. Vordruck: _________ barFördermedien: Trinkwasser, Brauchwasser, Kühlwasser ohne aggressive und abrasive BestandteileMediumtemperatur: 60 Grad CelsiusBetriebsdruck: bis 16 barSchutzart Anlage IP55Betriebsspannung: 3ph 400 V +N 50 HzAntrieb:Motor: KSB-MotorEffizienzklasse: IE3Schutzart Anlage: IP55Überwachung/Steuerung/Regelung:- Funktionsüberwachung Drucksensor- Störungsquittierung manuell oder automatisch- Eingebauter Motorschutz- Rohrbruchdetektion: Anlage schaltet ab, wenn Solldruck nicht erreicht werden kann- Funktionslauf parametrierbar- Grundlast/Spitzenlastbetrieb einstellbar- Betrieb Mit/Ohne Reservepumpe wählbarBedienung/Anzeige:- Hintergrundbeleuchtetes Farbdisplay mit sensitivem Navigationsknopf zur Symbolanzeige Betrieb/Störung/Fehlermeldung- Menüführung mit Symboldarstellung, Anzeige von Betriebsparametern bzw. Einstellung von Sollwert und Betriebsart der Pumpen.- Standard Bluetooth-Anschluss für App-Bedienung möglich- Anzeige von Pumpenstatus und Druck-Istwert- Betriebsstundenzähler je Pumpe- Betriebsstundenzähler für Gesamtanlage- Schaltspielzähler je Pumpe- Notbetrieb-0-Automatik pro PumpeKommunikation/Schnittstellen:- 1 potenzialfreier Digitaleingang für externen Trockenlaufschutz- 2 potenzialfreie Digitalausgänge für Sammelstörmeldung (Alarm oder Warnung)- Anzeige am Display:o Systemdrucko Status Trockenlaufschutzo Vordrucko Alarme und Warnungen (inkl. Historie)Werkstoffe:- Pumpe: medienberührte Bauteile aus Edelstahl- Verrohrung: Edelstahl- Armaturen: Messing oder Edelstahl, trinkwassergeeignet- Grundplatte: Stahl pulverbeschichtetZertifizierung:Die Anlage ist für Trinkwasser geeignet. Zertifizierungen nach ACS (Frankreich) und WRAS (England) sind vorhanden. Die Rückflussverhinderer und Absperrklappen bis DN50 sind DVGW-zugelassen. Die metallenen Werkstoffe entsprechen der Positivliste der metallenen Werkstoffe des Umweltbundesamtes (UBA).Druckerhöhungsanlagen werden ab Werk einer Nassprüfung mit hygienisch behandeltem Wasser unterzogen und nach der Prüfung verschlossen. Während des Tests überprüft KSB kontinuierlich die Qualität des Testwassers. Prüfzeugnis auf Wunsch erhältlich.Technik:zul.Anlagenenddruck: 16 barBaureihe Pumpe: MovitecBaugröße Pumpe: 04/14Leistung P2: 2.2 kWEinschaltart: DirektNennstrom: 19.1 AMotordrehzahl: 2900 1/minGesamtanschl.Lstg.: 108.67 kVABetriebsspannung: 3ph 400 VNetzfrequenz: 50 HzMotorschutzart: IP55Effizienzklasse: IE3Anlagengewicht: 108,667 kgMaße und Anschlüsse:Saugseite: G 1 1/2Druckseite: G 1 1/2Bestellinformationen:Fabrikat: KSBBaureihe: DeltaPrimo FBaugröße: 2-04/14Artikelnummer: 05167006EAN/GTIN: 4031932406093Materialpreisgruppe: LB
