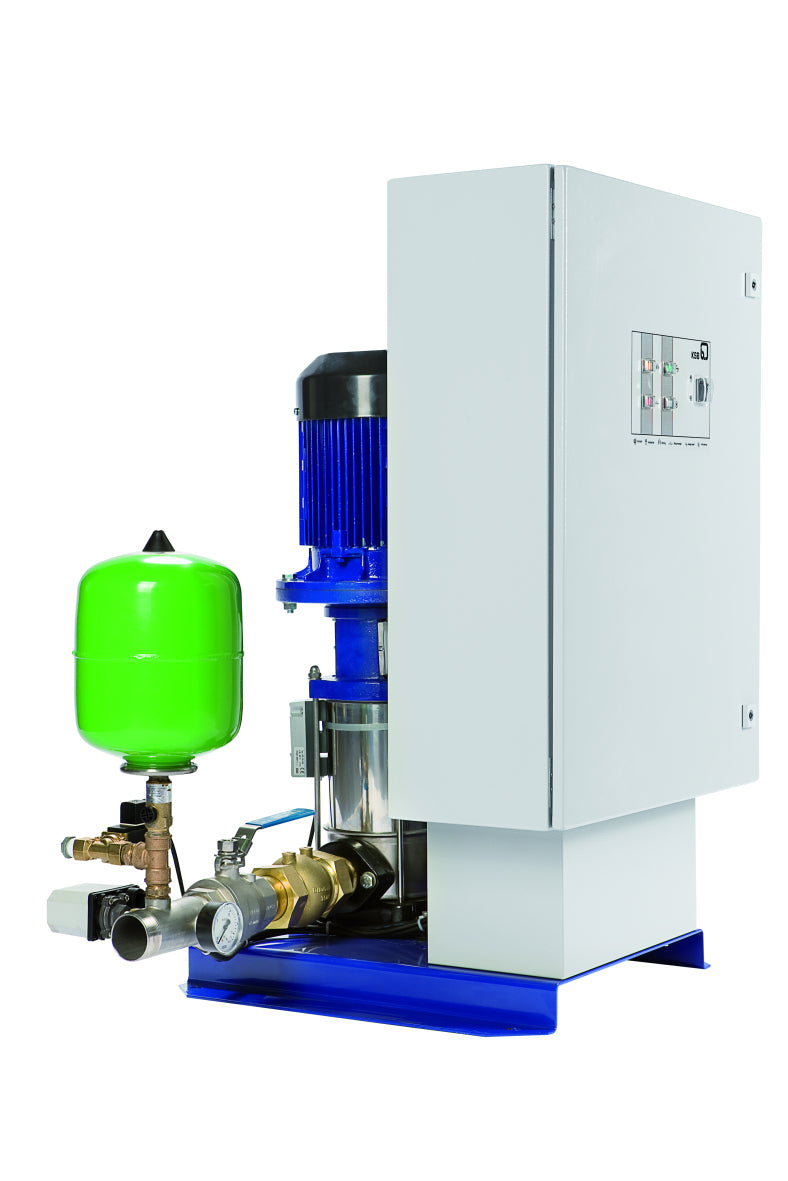

KSB FL-Anlage Hya-Solo DFL 1/4003 B mit 1 Pumpen Movitec VF 40/3, 11 kW

KSB Feuerlöschdruckerhöhungsanlage Hya-Solo D FL nach DIN 14462 mit verti- kaler Hochdruckpumpe Movitec V oder VF Vollautomatische Einzelpumpenanlage in Kompaktbauweise.Die Anlage wird druckab- hängig ein- und ausgeschaltet. Anlagenausstattung: - 1 vertikale Hochdruckkreiselpumpe Movitec VF, mit mediumberührten Teilen aus Edelstahl - 1 Rückflussverhinderer und je eine Ab- sperrarmatur auf der Saug und Druck- seite, abschließbar - Membrandruckbehälter auf der Druck- seite als Steuerbehälter - Druckschalter für die Druckhaltung, Schwingungsdämpfung Druckanzeige per Manometer - Pumpenschutz durch temperaturgesteuer- te Mindestmengenabnahme Elektroschaltgerät bestehend aus: Hauptschalter gegen unbefugten öffnen abgesichert - Anzeigeleuchten für Betriebsbereit- schaft, Wassermangel, Störung, Anfor- derung Pumpe durch Fern- Ein/Aus Hand -Automatikschalter - Schaltuhr für 24-Std.- Funktionslauf und wöchentliche Spülfunktion Fern- Ein/Aus - Drehrichtungsüberwachung und Phasen- ausfallsicherung Motorschutzeinrichtung in Brandfall nur für Meldung Schaltplan nach VDE und Stückliste für Elektroteile Im Automatikbetrieb werden Trockenlauf- schutz und Motorschutzeinrichtung nur als Störmeldung aktiv. Potentialfreie Kontakte f. Wassermangel, Betrieb Pumpe, Übertemperatur Pumpe, Steuerspannung fehlt, Netzfehler, Schalterstellung Hand-Automatik, Kurz- schluss oder Drahtbruch, Überlauf Vor- lagebehälter, Anforderung Pumpe durch Fern Ein/Aus, Hauptschalter betätigt (Option), Phasenüberwachung Anschlussklemmen für - Magnetventil 24V AC für Spüleinrich- tung Trockenlaufschutz - Steuerspannung 230V (Option) - Steuerspannung 24V (Option) Betriebsdaten: Fördermedium : ___________________ Mediumtemp. max. : 70 oC Reservepumpe : ___________________ Förderstrom Anlage : ______________ m3/h Förderstrom Pumpe : ______________ m3/h Förderhöhe Pumpe : ______________ m Förderhöhe bei(Q=0): ______________ m min. vorh. Vordruck: _________ bar max. vorh. Vordruck: _________ bar max. zul. Vordruck : 6 bar zulässige Vordruck- schwankungen : +0,3/-0,2 bar (bei größeren Druckschwankungen Druck- minderer bzw. Druckregler vorsehen) Einschaltdruck : _________ bar Ausschaltdruck : _________ bar zul.Anlagenenddruck: 16 bar Nennweite ss : DN80 Nennweite ds : DN80 Pumpengehäuse : Edelstahl Gleitringdichtung : SiC / Hartkohle Rohrleitung : Cr-Stahl Baureihe Pumpe : Movitec VF Baugröße Pumpe : 40/3 B Motor : KSB Sondermotor Leistung P2 : 11,00 kW Einschaltart : Stern-Dreieck Nennstrom : 19,30 A Motordrehzahl : 2900 1/min Gesamtanschl.Lstg. : 13,4 kVA Betriebsspannung : 3ph 400 V Netzfrequenz : 50 Hz Motorschutzart : IP55 Effizienzklasse : IE3 Anlagengewicht : 246,0 kg Fabrikat: KSB Baureihe: Hya-Solo D FL Baugröße: 1/4003 B Artikelnummer: 29134576 EAN/GTIN: 4031932202299 Materialpreisgruppe: PR
