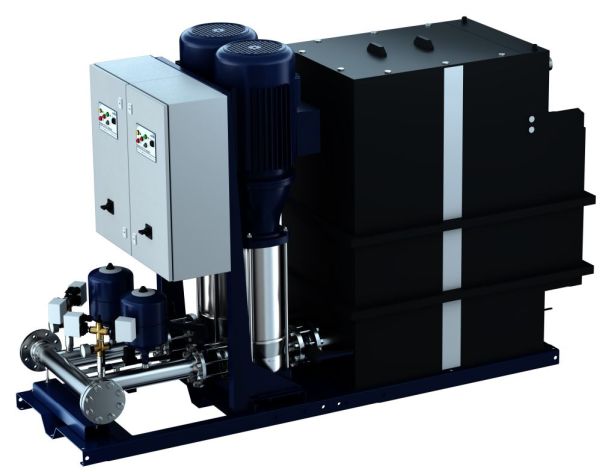

KSB FL Trennst. HyaDuo 2 D FL Compact 2/1506, nach DIN 14462, 7,5 kW - Art. 29135263

Kompakte, vollautomatische und anschlussfertige Feuerlöschtrennstation für Feuerlöschanwendungen nach DIN 14462:2023-07 in modularer Bauweise, bestehend aus einer Doppelpumpenanlage mit redundanter Funktion und einem Vorlagebehälter für die hygienische Trennung von Trinkwasser und Feuerlöschwasser, auf trennbaren Grundrahmen.Die modulare Bauweise ermöglicht eine Abtrennung der Baugruppen 'Hydraulikeinheit mit Schaltschrank' und 'Behältereinheit', die auf separaten Grundplatten stehen, für eine einfache Installation und einfaches Einbringen in Gebäuden mit eingeschränkten Platzverhältnissen.Die Anlage wird druckabhängig ein- und ausgeschaltet. Die Anlage wird auf Wassermangel zum Schutz der Pumpen vor Trockenlauf überwacht. Zur Sicherstellung der Betriebssicherheit der Pumpen wird ein täglicher Funktionslauf durchgeführt.Anlagenausstattung:- Zwei normalsaugende vertikale KSB-Hochdruckkreiselpumpen Movitec- Standard-Motor (IE3) je Pumpe nach KSB-Wahl- KSB-Rückflussverhinderer je Pumpe- KSB-Absperrarmatur (abschließbar und plombierbar) auf der Saug- und Druckseite je Pumpe- 2 x Membrandruckbehälter auf der Druckseite als Steuerbehälter inkl. Wartungs- / Durchströmungsventil- 2 x Druckschalter für automatische Einschaltung, drahtbruch- und kurzschlussüberwacht- 2 x Druckschalter für die Prüfung des Druckaufbaus (wenn der Pumpendruck nicht erreicht wird, erfolgt Umschaltung auf die redundante Pumpe)- Schwingungsdämpfung der Anlage- 2 x Druckanzeige per Manometer- 4 x Absperrarmaturen für Steuerleitungen und Bypassleitung (abschließbar und plombierbar)- Pumpenschutz durch temperaturgesteuerte Mindestmengenabnahme- Verrohrung aus Chrom-Nickel-Stahl- Anlage Anschluss an der Installationsrohrleitung (druckseitig) über Rundflansch- Trennbarer Grundrahmen aus Stahl, pulverbeschichtetVorlagebehälter aus Polyethylen mit nicht kreisformigem freiem Überlauf nach DIN EN 13077 Typ AB.- Drucklos (Atmosphärendruck), schwarze Farbe, in eckiger Ausführung, aus Polyethylen- Entwässerungsanschluss Außendurchmesser 125mm (Rohrstutzen) am Überlaufwasserauffangkasten mit integriertem Geruchsverschluss zur sicheren Abführung von Überlaufwasser- Nutzvolumen >= 450 Liter (Movitec-Größe 15 und 25)- Nutzvolumen >= 600 Liter (Movitec-Größe 40)- Trinkwassernachspeisung über Schwimmerventil G1 1/4 Zoll (Movitec 15 und 25) bzw. G2 Zoll (Movitec 40)- Automatische Spüleinrichtung der Trinkwasserzuleitung über Magnetventil (2 x vorhanden)- Sensoren für Wassermangel- und Überlaufüberwachung (2 x vorhanden)- Kugelhahn für monatliche Funktionsprüfung der mechanischen Schwimmerventile- Prallwand zur Beruhigung der Trinkwassereinbringung- Großer Revisionsdeckel- Entleerungsstopfen vom Überlaufwasserauffangkasten- FüllstandsanzeigeElektroschaltgerät:- Schaltschrank in redundanter Ausführung- Anschlussfertig (Kabelverschraubungen für bauseitige Anschlüsse vorhanden)- Stromversorgungsanschluss 3/PE, AC 400 V, 50 Hz- Außenliegender Hauptschalter pro Schaltschrank, gegen unbefugtes Betätigen abgesichert- Steuertransformator- Anzeigeleuchte grün für Betriebsbereitschaft- Anzeigeleuchte rot für Wassermangel- Anzeigeleuchte rot für Kein Druckaufbau- Anzeigeleuchte gelb für Störung- Anzeigeleuchte weiß für Anforderung- Hand-Automatikschalter- Schaltuhr für 24-Std.-Funktionslauf (zur Aufrechterhaltung der Betriebssicherheit)- Hygiene Spülfunktion (wöchentlich) der Trinkwasserzuleitung über Schaltuhr- Fern-Ein/Aus, drahtbruch- und kurzschlussüberwacht- Anschlussklemmen für Fern-Ein/Aus- Phasenüberwachungsrelais mit Drehrichtungsüberwachung- Sanftanlasser- Motorschutzeinrichtung in Brandfall nur als Meldung- Klemmleiste mit Kennzeichnung für alle Anschlüsse- Steckeranschlüsse für eine einfache Verbindung mit den am Vorlagebehälter angebauten elektrischen Ausstattungen.- Schaltplan nach VDE und Stückliste für Elektroteile- Klemmen zur Festlegung der Funktion des TrockenlaufschutzesAnbindung an die Leitzentrale:Einzelmeldungen als potentialfreie Kontakte für:- Wassermangel- Schalterstellung Hand-Automatik- Überlauf Vorlagebehälter- Anforderung Pumpe durch Fern-Ein/Aus- Hauptschalter betätigt (Option)- Trinkwasserabschottung zeitverzögert (einstellbar)- Kein Druckaufbau- Sammelstörmeldung, z.B. für AS5 (Alarmschaltgerät) beinhaltet: Störung Pumpe (Warnung Motorschutz), Übertemperatur Pumpe, Steuerspannung fehlt, Kurzschluss oder Drahtbruch, Netzüberwachung, Zulaufventil überprüfen, Steuerspannung 230 V (Option)Betriebsdaten:Fördermedium: Feuerlöschwasser ohne aggressive und abrasive BestandteileMediumtemp. max.: 30 oCReservepumpe: ___________________Förderstrom Anlage: 22.5 m3/hFörderstrom Pumpe: 22.5 m3/hFörderhöhe Pumpe: 90.67 mFörderhöhe bei(Q=0): ______________ mmin. vorh. Vordruck: _________ barmax. vorh. Vordruck: _________ barmax. zul. Vordruck: 8 bar(bei grösseren Druckschwankungen Druckminderer bzw. Druckregler vorsehen)Einschaltdruck: _________ barAusschaltdruck: _________ barzul.Anlagenenddruck: 16 barNennweite ss: G 1 1/4Nennweite ds: DN 50Pumpengehäuse: EdelstahlGleitringdichtung: SiC / KohlegrafitRohrleitung: Cr-StahlBaureihe Pumpe: Movitec VFBaugröße Pumpe: 15/06 CVorlagebehälter: Nutzvolumen 600 lMotor: KSB-SondermotorLeistung P2: 7.5 kWEinschaltart: SanftanlaufNennstrom: 13.4 AMotordrehzahl: 2900 1/minGesamtanschl.Lstg.: 9.3 kVABetriebsspannung: 3ph 400 VNetzfrequenz: 50 HzMotorschutzart: IP55Effizienzklasse: IE3Anlagengewicht: 575 kgElektrische Anlagen müssen gegen Überspannung geschützt werden (verbindlich seit 14.12.2018) (siehe DIN VDE 0100-443 (IEC60364-4-44:2007/A1:2015, modifiziert) und DIN VDE 0100-534 (IEC 60364-5-53:2001/ A2:2015, modifiziert). Jede nachträgliche Veränderung an bestehenden Anlagen verpflichtet zur Nachrüstung einer Überspannungsschutzeinrichtung nach VDE.Das Blitzschutzkonzept muss vom Betreiber oder in dessen Auftrag von einem geeigneten Anbieter zur Verfügung gestellt werden. Überspannungsschutzeinrichtungen können auf Anfrage für die Schaltgeräte angeboten werden.Fabrikat: KSBBaureihe: HyaDuo 2 D FL CompactTyp:Artikelnummer: 29135263EAN/GTIN: 4031932548977Materialpreisgruppe: PR
