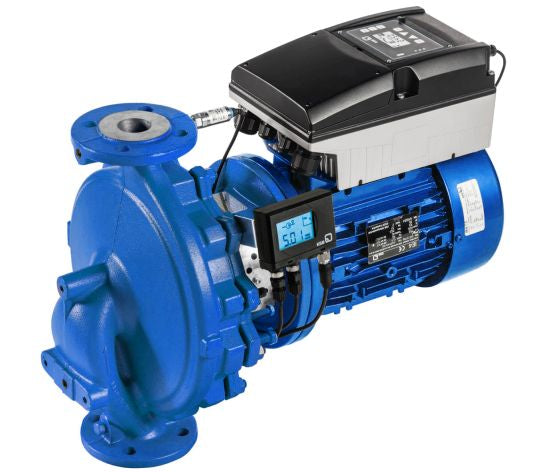

KSB Inlinep Etaline 080-080-200 PD2M GG11, 30 kW, 2-polig, mit PumpMeter
Einstufige Spiralgehäusepumpe in Inline-
Bauweise mit IEC-kompatiblen, sensorlo-
sen, magnetfreien Synchron-Reluktanzmo-
tor der Effizienzklasse IE4 (Super Pre-
mium Efficiency) für den Betrieb am
motormontiertem Frequenzumrichter.

Magnetfreier Motor, ohne sogenannte
"Seltene Erden".

Pumpen- und Motorwelle sind starr ver-
bunden, mit ungekühlter Gleitringdich-
tung nach EN 12756 und auswechselbaren
Spaltringen.

Selbstgekühlter Frequenzumrichter mit
modularem Aufbau, für eine stufenlose
Drehzahlveränderung von Asynchron- und
Synchron-Reluktanzmotoren.

FU-Typ: PumpDrive 2
Netzspannung: 3x380 V bis 480 V
Netzfrequenz: 50 / 60 Hz
Wirkungsgrad: 98 % - 95 %
Schutzart: IP55
Umgebungstemperatur
im Betrieb: -10 bis +50 oC
Relative Luftfeuchtigkeit max. 85 %,
keine Betauung
Medientemperatur: -10 oC bis +140 oC
(bei Motormontage)
Eingebaute Grafikbedieneinheit mit Inbe-
triebnahmeassistent
Anzeige der verschiedenen physikalischen
Grössen wie Druck, Förderstrom, Drehzahl,
Motorspannung, Motorstrom, elektrische
Leistung, Drehmoment und anderer.

Auslesen der letzten mit Zeitstempel
versehenen 100 Meldungen des Frequenz-
umrichters möglich.

Erzeugen einer Auslastungsstatistik über
bisherige Betriebsdauer, Laufzeit und
Anzahl der Einschaltungen.

Thermischer Motorschutz und dynamischer
Überlastschutz durch Drehzahlbegrenzung,
Trockenlaufschutz
Betriebspunktschätzung und Kennfeldüber-
wachung
Verschiedene Regelarten: Druck, Diffe-
renzdruck (sensorlos), Förderstrom (sen-
sorlos), Niveau, Temperatur, Energiezäh-
ler und Energieeinsparzähler
Abschaltung bei geringen Mengen (Sleep
Mode)
Mehrpumpenbetrieb bis zu 6 Pumpen mit
M12-Modul (als Zubehör erhältlich).

Intelligenter Druckaufnehmer für Pumpen,
Vor-Ort-Betriebspunktanzeige bestehend
aus zwei Relativdrucktransmittern und
einer Anzeigeeinheit. Aufzeichnung des
Lastprofils, um gegebenenfalls Optimie-
rungspotenziale zur Steigerung von
Energieeffizienz und Verfügbarkeit zu
signalisieren. Komplett montiert, für
die jeweilige Pumpe parametriert.

Anschluss über M12-Steckverbinder, sofort betriebsbereit.
Spiralgehäuse: Gusseisen GG 25 (GJL-250)
Druckdeckel: EN-GJL-250/A48 CL 35B
Laufrad: Gusseisen GG 25 (GJL-250)
Spaltringe: JL/GUSSEISEN LAMELLENGRAFIT
Welle: C45+N
Wellenhülse: CrNiMo Stahl
Antriebslaterne: EN-GJL-250/A48 CL 35B
Gleitringdichtung: BQ1EGG-WA
Code: GG11
Fördermedium: __________________________
zul. Förder-
flüssigkeitstemp. : -30 bis 110 oC
Betriebstemperatur: ________ oC
Förderstrom: ___________ m3/h
Förderhöhe: ____________ m
Pumpenenddruck: max. 16 bar
Nennweite: DN 80
Nenndruck: PN16
Motorbauform: V1
Netzspannung: 3ph 400 V
Netzfrequenz: Hz
Nennleistung P2: 30 kW
Nennstrom: 68 A
Nenndrehzahl: 3000 1/min (50 Hz)
Effizienzklasse: IE4
Druckaufnehmer
PumpMeter: mit
Gewicht: 321,1 kg

Bestellinformationen:
Fabrikat: KSB
Baureihe: Etaline PumpDrive GP
Baugröße: 80-80-200 PD2M GG11
Artikelnummer: 05134425
EAN/GTIN: 4031932377133
Materialpreisgruppe: DG
