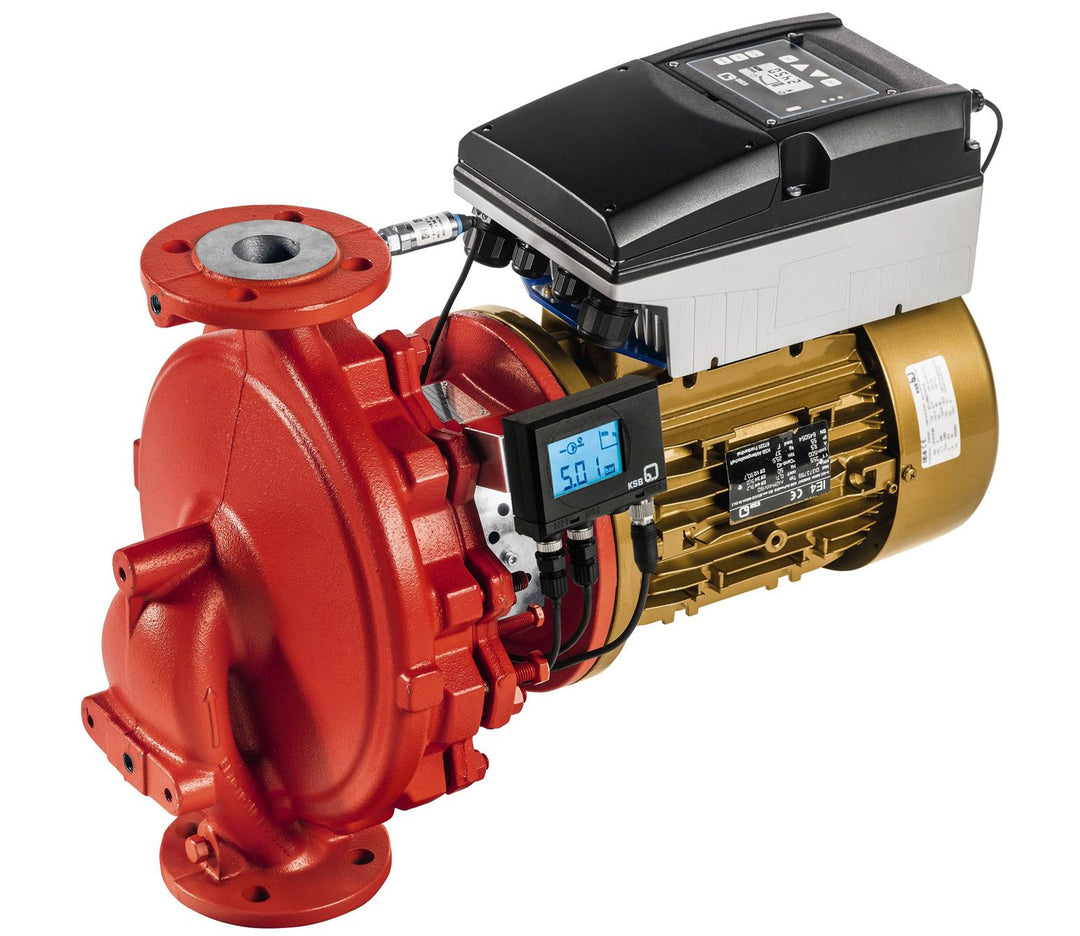

KSB Inlinep Etaline 125-125-160 PD2 GG11, 18,5 kW, 2-polig, ohne PumpMeter -Art. 05134209

Einstufige Spiralgehäusepumpe in Inline-
Bauweise mit IEC-kompatiblen, sensorlo-
sen, magnetfreien Synchron-Reluktanzmo-
tor der Effizienzklasse IE4 (Super Pre-
mium Efficiency) für den Betrieb am
motormontiertem Frequenzumrichter.

Magnetfreier Motor, ohne sogenannte
"Seltene Erden".

Pumpen- und Motorwelle sind starr ver-
bunden, mit ungekühlter Gleitringdich-
tung nach EN 12756 und auswechselbaren
Spaltringen.

Selbstgekühlter Frequenzumrichter mit
modularem Aufbau, für eine stufenlose
Drehzahlveränderung von Asynchron- und
Synchron-Reluktanzmotoren.

FU-Typ: PumpDrive 2
Netzspannung: 3x380 V bis 480 V
Netzfrequenz: 50 / 60 Hz
Wirkungsgrad: 98 % - 95 %
Schutzart: IP55
Umgebungstemperatur
im Betrieb: -10 bis +50 oC
Relative Luftfeuchtigkeit max. 85 %,
keine Betauung
Medientemperatur: -10 oC bis +140 oC
(bei Motormontage)
Eingebaute Grafikbedieneinheit mit Inbe-
triebnahmeassistent
Anzeige der verschiedenen physikalischen
Grössen wie Druck, Förderstrom, Drehzahl,
Motorspannung, Motorstrom, elektrische
Leistung, Drehmoment und anderer.

Auslesen der letzten mit Zeitstempel
versehenen 100 Meldungen des Frequenz-
umrichters möglich.

Erzeugen einer Auslastungsstatistik über
bisherige Betriebsdauer, Laufzeit und
Anzahl der Einschaltungen.

Thermischer Motorschutz und dynamischer
Überlastschutz durch Drehzahlbegrenzung,
Trockenlaufschutz
Betriebspunktschätzung und Kennfeldüber-
wachung
Verschiedene Regelarten: Druck, Diffe-
renzdruck (sensorlos), Förderstrom (sen-
sorlos), Niveau, Temperatur, Energiezäh-
ler und Energieeinsparzähler
Abschaltung bei geringen Mengen (Sleep
Mode)
Mehrpumpenbetrieb bis zu 6 Pumpen mit
M12-Modul (als Zubehör erhältlich).

Spiralgehäuse: Grauguss JL1040
Druckdeckel: Grauguss JL1040
Laufrad: Grauguss JL1040
Spaltringe: Grauguss JL1040/CI
Welle: Vergütungsst. C45+N
Wellenhülse: CrNiMo-Stahl 1.4571
Antriebslaterne: Grauguss JL1040
Gleitringdichtung: BQ1EGG-WA
Code: GG11
Fördermedium: __________________________
zul. Förder-
flüssigkeitstemp. : -10 bis 140 oC
Betriebstemperatur: ________ oC
Förderstrom: ___________ m3/h
Förderhöhe: ____________ m
Pumpenenddruck: max. 10 bar
Nennweite: DN 125
Nenndruck: PN 16
Motorbauform: V15
Netzspannung: 400 V
Netzfrequenz: 50 Hz
Nennleistung P2: 18.5 kW
Nennstrom: 38.8 A
Nenndrehzahl: 2900 1/min (50 Hz)
Effizienzklasse: IE4
Druckaufnehmer
PumpMeter: ohne
Gewicht: 239,5 kg

Bestellinformationen:
Fabrikat: KSB
Baureihe: Etaline
Baugröße: 125-125-160 PD2
Artikelnummer: 05134209
EAN/GTIN: 4031932378734
Materialpreisgruppe: DG
