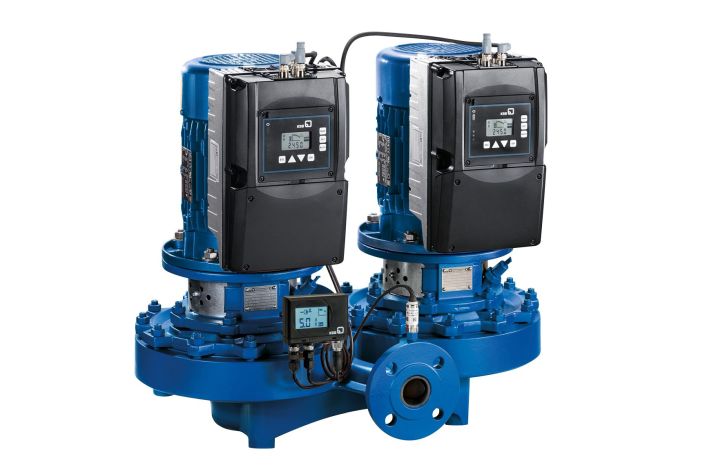

KSB Inlinep Etaline Z 100-100-200 PD2E GG11, 4-polig, 5,5 kW, IE4 -Art. 48237834

KSB Inlinep Etaline Z 100-100-200 PD2E GG11, 4-polig, 5,5 kW, IE4
Zwei voneinander getrennte einstufige
Blockpumpen in einem Pumpengehäuse in
Inlinebauweise mit einer im Druckstutzen
untergebrachten federbelasteten Um-
schaltklappe für Einzel- und Parallelbe-
trieb. Mit IEC-kompatiblen, sensorlo-
sen, magnetfreien Synchron-Reluktanzmo-
tor der Effizienzklasse IE4 für den Be-
trieb am motormontiertem Frequenzumrich-
ter. Magnetfreier Motor, ohne sogenannte
"Seltene Erden". Selbstgekühlter Fre-
quenzumrichter mit modularem Aufbau, für
eine stufenlose Drehzahlveränderung von
Asynchron- u. Synchron-Reluktanzmotoren.
Werkstoffen.

FU-Typ: PumpDrive 2 Eco
Netzspannung: 3x380 V AC -15% bis
480 V AC +10 %
Netzfrequenz: 50 / 60 Hz
Wirkungsgrad: 98 % - 95 %
Schutzart: IP55
Umgebungstemperatur: -10 bis +50 oC
Luftfeuchtigkeit: max. 85 %, keine
Betauung
Medientemperatur: -10 oC bis +140 oC
(bei Motormontage)
Eingebaute Standardbedieneinheit
Anzeige der verschiedenen physikalischen
Grössen Druck, Förderstrom, Drehzahl, Mo-
torspannung, Motorstrom, elektrische
Leistung und andere.

Auslesen der letzten mit Zeitstempel
versehenen 100 Meldungen des Frequenz-
umrichters möglich.

Erzeugen einer Auslastungsstatistik über
die bisherige Betriebsdauer, Laufzeit
und Anzahl der Einschaltungen.

Thermischer Motorschutz und dynamischer
Überlastschutz durch Drehzahlbegrenzung,
Trockenlaufschutz
Betriebspunktschätzung und Kennfeldüber-
wachung
Verschiedene Regelarten: Druck, Diffe-
renzdruck (sensorlos), Förderstrom (sen-
sorlos), Niveau, Temperatur, Energiezäh-
ler
Abschaltung bei geringen Mengen (Sleep
Mode)
Doppelpumpenbetrieb bis zu 2 Pumpen mit
M12-Modul (als Zubehör erhältlich).

Spiralgehäuse: Grauguss EN-GJL-250
Druckdeckel: Grauguss EN-GJL-250
Laufrad: Grauguss EN-GJL-250
Spaltringe: Grauguss EN-GJL-250
Welle: Vergütungsst. C45+N
Wellenhülse: CrNiMo-Stahl
Antriebslaterne: Grauguss EN-GJL-250
Gleitringdichtung: BQ1EGG
Code: GG11
Fördermedium: ___________________
zul. Förder-
flüssigkeitstemp.: -30 bis 110 oC
Betriebstemperatur: ________ oC
Förderstrom: ___________ m3/h
Förderhöhe: ___________ m
Pumpenenddruck: max. 16 bar
Nennweite: DN100
Nenndruck: PN 16
Motorbauform: V15
Netzspannung: 3ph 400 V
Netzfrequenz: 50 Hz
Nennleistung P2: 5.50 kW
Nennstrom: 13.50 A
Nenndrehzahl: 1450 1/min (50 Hz)
Effizienzklasse: IE4
Druckaufnehmer
PumpMeter: ohne
Gewicht: 281,1 kg

Bestellinformationen:
Fabrikat: KSB
Baureihe: Etaline Z PumpDrive
Baugröße: 100-100-200 PD2E
Artikelnummer: 48237834
EAN/GTIN: 4031932228527
Materialpreisgruppe: DW
