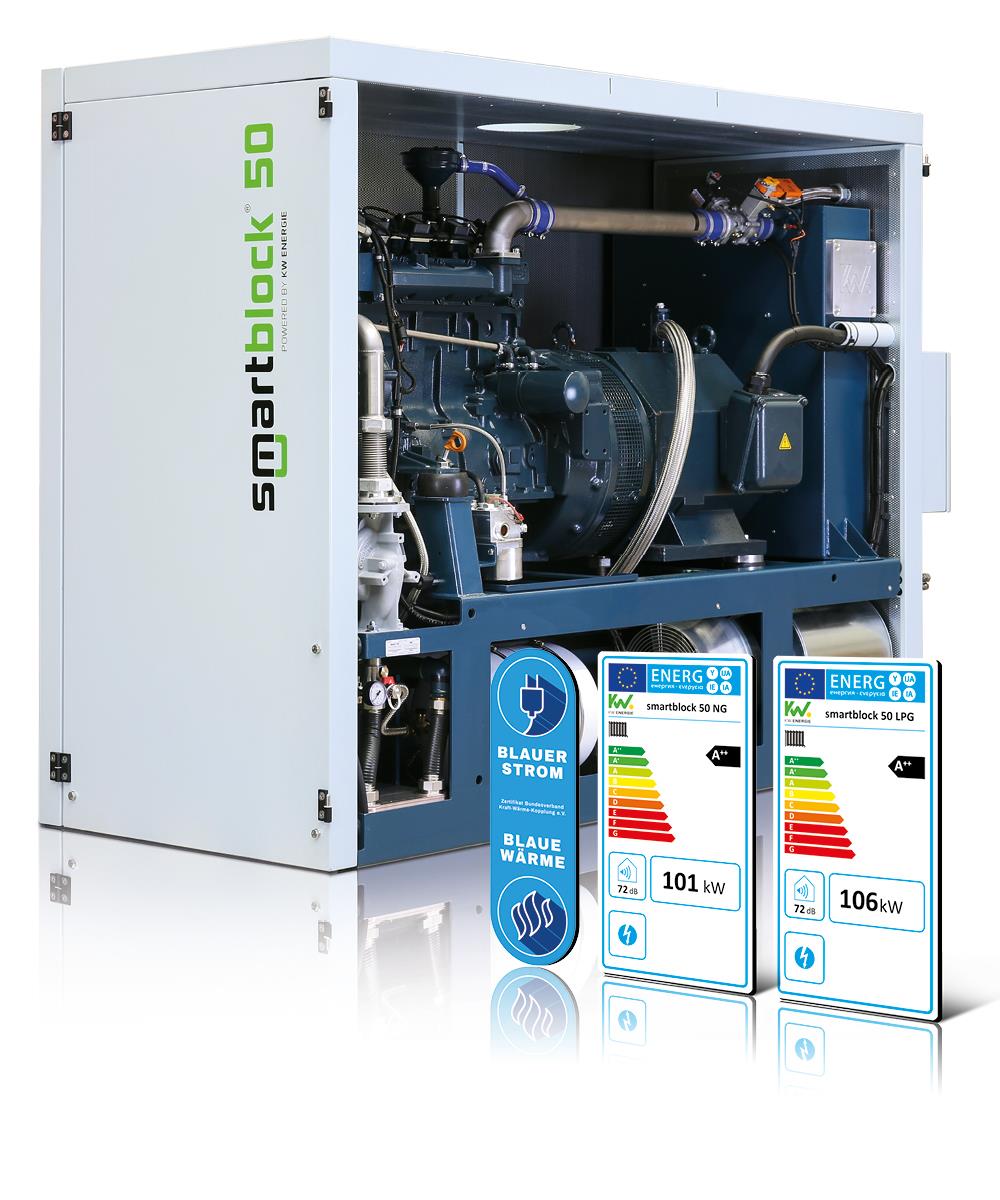

KW Energie smartblock 50 Erdgas (NG) -Art. A10260

smartblock 50 Erdgas (NG)
Einbaufertiges BHKW-Modul
für den Netzparallelbetrieb inkl. Schaltschrank und
Schalldämmhaube.
Zertifizierung
Baumusterprüfung nach EU-Gasgeräteverordnung (EU/2016/426) durch DVGW Cert GmbH
Produkt-Identnummer: CE-0085CP0295

Netzkonform
VDE-AR-N 4105 Einheitenzertifikat für Niederspannung

Technische Daten

Elektrische Leistung
50 kW

Thermische Leistung
mit RL 40 °C
100,2 kW

Brennstoffleistung 1)
137,4 kW

Wirkungsgrad gemäß EN 50465
Gesamt 109,4 %
Elektrisch 36,4 %
Thermisch 73,0 %

Wirkungsgrad effektiv
Gesamt 103,9 %
Elektrisch 34,6 %
Thermisch 69,3 %

Abgastemperatur max.70°C
bei 40°C Rücklauf
Abgasvolumenstrom ~ 159 m³/h
Abgasmassenstrom ~ 184 kg/h

Abgasemissionen bei 5 Vol-% Restsauerstoff
CO in mg/m3 < 100
(< 50 % TA Luft)
NOx in mg/m3 < 100
(< 50 % TA Luft)
CH2O in mg/m3 < 1
(< 50 % TA Luft)

Elektrische Daten
Energieeffizienzklasse 1)
A++
Stromkennzahl 1)
0,50
Primärenergieeinsparung 1) 2)
37,8 %
Gesamtjahresnutzungsgrad 1) 2)
109,4 %
Primärenergieeinsparung 2) Effektiv
34,6 %
Gesamtjahresnutzungsgrad 2) Effektiv
103,9 %

Spannung: 400 V
Strom: 76,0 A
cos phi: 0,95
Vorlauftemperatur: max. 90°C
Rücklauftemperatur: max. 70°C
Betriebsdruck: max. 6 bar

Schallpegel
Schallleistungspegel 72,0 dB(A)
Schalldruckpegel 55,0 dB(A)
gemessen in 1 m Abstand

1) gemäß EN 50465, 5% Toleranz
2) gemäß EU RL 2004/8/EG

Hauptkomponenten

Motor
Motor K49S
Bauart Reihenmotor
Arbeitsverfahren 4-Takt Otto
Zylinderzahl 4
Hubraum 4,9 l
Nenndrehzahl 1500 1/min

Aggregatkühlung
Zweikreiskühlsystem mit elektrischer Wasserpumpe mit Hocheffizienzsteuerung, Druckausdehnungsgefäß, Überdruckventil und Entleerungshahn. Wärmeübertragung vom Aggregatkühlkreis auf das Heizungssystem durch einen Edelstahl-Plattenwärmetauscher.

Kraftstoff
Gasregelstrecke aus DVGW geprüften Baugruppen, bestehend aus Gas Multi-Block mit integriertem Gasfilter, Druckregler, Druckwächter, Gas-Luftmischer und Magnetventilen.

Kraftstoffart
Erdgas nach DIN EN 437

Kraftstoffeinsatz effektiv
145,0 kW
14,5 m3/h
Faktor 10,00

Ölzirkulationssystem
Ölzirkulationssystem mit externen 60 Litern Ölfass, Motorölnebenstromfilter und werksseitiger Öl-Erstbefüllung, zur sicheren Einhaltung längst möglicher Wartungsintervalle (2.000 Betriebsstunden).

Drehzahlregler
Elektronischer Drehzahlregler, bestehend aus Steuergerät und Drehzahlsensor zur exakten Frequenz und Leistungsregelung.

Abgaswärmetauscher
Wassergekühltes Abgassammelrohr. Rohrbündelabgaswärmetauscher von Aprovis geprüft gemäß Druckgeräterichtlinie 97/23/EG 3-Weg-Kat mit Lambdaregelung (Lambda=1,0)

Generator
Generatortyp Asynchron, Emod WKASYG
Kühlung wassergekühlt
Leistung 53 kW
Spannung 400 V
Frequenz 50 Hz
Betriebsart S1
Schutzart IP 54

Elektrische Daten der Eigenerzeugungsanlage
Max. Wirkleistung PAmax : 50 kW
Max. Scheinleistung SAmax : 52,6 kVA
Netzeinspeisung: Drehstrom
Netzersatzfähig: Nein
Motorischer Anlauf vorgesehen: Nein
Anlaufstrom IA : 0 A
Kurzschlussstrom I"K: 0,91 kA
Kurzschlussfestigkeit der Anlage IK: 10 kA
Blindleistungskompensation: vorhanden
Anzahl Kompensationsstufen: 1
Blindleistung je Stufe: 23,3 kVAr
Verdrosselungsgrad bzw. Resonanzfrequenz: 0 %
Eigenbedarf (Stand-by): 0,060 kW

Einstellwerte für den Netzanlagen-Schutz nach
VDE-AR-N 4105
Spannungsrückgangschutz U<: 0,8 UN (100 ms)
Spannungssteigerungsschutz U>: ,1 UN (100 ms)
Spannungssteigerungsschutz U>>: ,15 UN (100 ms)
Frequenzrückgangschutz f<: 47,5 Hz (100 ms)
Frequenzsteigerungsschutz f>: 51,5 Hz (100 ms)

Schalldämmhaube
Hochwirksame Schalldämmhaube in Kassetten-Bauweise aus Stahlblech, pulverbeschichtet, Dämmstärke 80 mm, aufgebaut aus 1,5 mm, Stahlblech, 3 mm Schwerschichtmatte, 80 mm Steinwolle, Rieselschutzauflage und verzinktem Lochblech. Der Deckel und die beiden Seitenteile können für Wartungsarbeiten ohne Werkzeug geöffnet bzw. entfernt werden.
Abmessung
Länge 2290 mm
Breite 960 mm
Höhe 1710 mm

Zerlegte Einbringung
BHKW kann durch Abnahme der seitlichen Schalldämmtüren auf eine kleinste Breite von 800 mm reduziert werden.

Gewicht BHKW ~ 2020 kg (inkl. Öl und Wasser)
Farbe: Pantone 5517C, hellgrau-grün
Raumlufttemperatur: min 5°C bis max. 35°C

Anschlüsse
Heizungsvorlauf: R 1 1/4"
Heizungsrücklauf: R 1 1/4"
Abgasanschluss: DN 120 (Jeremias ew-kl)
Gasanschluss R 1"

Steuerung und Regelung

Schaltschrank
zur Schaltung der Leistung mit direktem Anschluss an das Hausnetz.Freistehend, aus Stahlblech 1,5 mm, Farbe Pantone 5517C, Kabeleinführung von unten. Durch vorgefertigte Kabelsätze. Kabelsatz vom BHKW zum Schaltschrank mit 6 m Länge.
Abmessungen
Breite 900 mm
Tiefe 310 mm
Höhe 1270 mm
Gewicht 105 kg

BHKW Steuerung

BR18
Frei programmierbare SPS Steuerung zum Steuern, Regeln, Berechnen, Zählen und Visualisieren. Die Steuerung ist eine mit Touchscreen ausgestattete Vollgrafikanzeige, mit der alle Bedienungen des BHKWs möglich sind. Auf dem 10,1 " Display werden Informationen über die Anlage und den
momentanen Status angezeigt.
Zugriffsbeschränkung durch passwortgeschüzte Bedienungsebenen.

Betriebsarten
- Konstantleistungsregelung über Festwertvorgabe
- Leistungsmodulation (50 bis 100%) über:
- Rücklauftemperatur (frei parametrierbare Temperaturkurve)
- Strombezug 3) (Abfahren des kundenspezifischen Stromlastgangs mit oder ohne Leistungsoffset)
- Sollwertvorgabe (4-20mA Signal aus übergeordneter Steuerung / GLT)
- Temperaturabhängiges Zu- und Absetzen
- Strombezugsabhängiges Zu- und Absetzen 3)
- Externe Freigabe einer Übergeordneten GLT durch einen Potenzialfreien Kontakt

3) Option Netzbezug erforderlich

Funktionen
Start / Stoppautomatik
Überwachung des BHKW
Störmeldesystem, Störungsanzeige im Klartext
temperaturabhängiges Zu- und Absetzen
Schaltuhr zur Eingrenzung der Betriebszeiten

Schutzfunktionen
Überlastüberwachung
Minderleistungsüberwachung
Rückleistungsüberwachung
Öldrucküberwachung
Motortemperaturüberwachung
Abgastemperaturüberwachung
Vorlauftemperaturüberwachung
Rücklauftemperaturüberwachung
Generatortemperaturüberwachung
Temperaturüberwachung, Schalldämmhaube
Leckageüberwachung

Sammelstörmeldung
Störungsmeldung für externes Meldegerät wird ausgegeben. Störungsmeldung an frei zu vergebende Email-Adresse sendbar (maximal 3 Email-Empfänger möglich).

Anzeigen
Momentane Wirkleistung (kW)
Motortemperatur
Abgastemperatur vor dem und nach dem Wärmetauscher
Vorlauftemperatur
Statusanzeige
Puffertemperatur oben
Puffertemperatur unten (Rücklauftemperatur)
Motoröldruck
Generatorstrom
Fehler- und Betriebszustandsmeldungen

Zähler-Anzeigen
- Stromzähler (Aufschaltung des externen Stromzählers mit Impulsausgang auf die Steuerung)
- Kraftstoffverbrauchszähler 5) (Aufschaltung des externen Gaszählers mit Impulsausgang auf die Steuerung zur Überwachung der Verbräuche)
- Wärmemengenzähler 5) (Aufschaltung des externen Wärmemengenzählers mit Impulsausgang auf die Steuerung)
- Betriebsstundenzähler
- Zähler für CO2- und Primär-Energie Einsparung (errechnet mit den CO2 Äquivalent für Strom und Kraftstoff, sowie den Kumulierten Energieaufwand kurz KEA für Strom und Kraftstoff)

Zähler-Anzeigen optional 5)
- Integrierter, geeichter Hutschienenstromzähler

Aufzeichnung
Kurz- und Langzeitlogbuch
Analogwertspeicher,
Laufzeitenspeicher,
Fehlerspeicher
Trendanzeige

Fernüberwachung
smartblock online 4)
Fernzugriff (DSL/Mobil) mit perfekt an die BR18 angepaßten Produkten via Secure-Link-Services von SECOMEA sorgt für höchste Verbindungs- und Kommunikationssicherheit.
Überwachung des BHKW mittels DSL/Mobil-Anbindung über
VNC Viewer weltweit möglich über online:
- PC
- Laptop
- Smartphone, Tablet

Darstellung der kompletten BHKW Steuerung mit allen Anzeige-und Überwachungsfunktionen. Ein- und Ausschalten des BHKW sowie Parametrierung / Einstellung und Korrektur aller Parameter über Fernüberwachung von einem Endgerät aus möglich.

smartblock cloud 6)
Digitales Werkzeug und Kontrollinstrument, das den BHKW-Betrieb sicher archiviert, analysiert und visualisiert. Zugriff über Webanwendung von jedem Endgerät aus möglich (Phone, Tablet, PC).

Sicherer BHKW-Fernzugriff
smartblock online & smartblock cloud garantieren einen sicherheitszertifizierten Fernzugriff auf dem neuesten Stand der Technik.

4) 6) Voraussetzung: Option SiteManager muss vorhanden sein
5) Voraussetzung: jeweilige Zähleroptionen müssen vorhanden sein
6) Voraussetzung: Option smartblock-cloud muss vorhanden sein

Peripherie

Anschlusssatz
Panzerschläuche für Vor- und Rücklauf mit Dichtungsmaterial.
Länge: 800 mm
Anschluss: R 1 1/4"
Anschlussflansch mit Dichtungsmaterial, Abgaskompensator Gasmultiblock mit integriertem Gasfeinfilter.
Eingang: 1"
Ausgang: 1"
Arbeitsbereich: max. 100 mbar
Panzerschlauch für die Gasanbindung.
Länge: 500 mm
Anschluss: R 1"
Vor- und Rücklaufleitung für externen Ölbehälter, mit Anschlussstutzen des Ölbehälters und Ölauffangwanne.

Kombinationsschalldämpfer
Abgasschalldämpfer mit Standfuß.schwenkbaren Kondensatsyphon zum Anschluss an Kondensatleitung 22 mm, integrierter Niveauwächter für anfallendes Kondensat, 1 Messstutzen 1/2" mit Dichtstopfen als Zugang für die jährlich vorgeschriebene Messung. Anschluss über 1 1/4" Abgaskompensator. Weiterführendes Abgassystem über System Jeremias ew-kl V4A konisch, metallisch dichtend DN120.
Durchmesser: 410 mm ohne Flansch
Höhe: 1880 mm
Gewicht: 72 kg

Bedienungsanleitung
Bedienungsanleitung in Papierform.
1x DIN A4 Aktenordner mit:
- Bedienungsanleitung
- Datenblättern
- Formularvordrucken
- Bescheinigungen und Nachweisen
- Technischen Unterlagen
1x DIN A4 Schnellhefter mit Schaltplänen.
