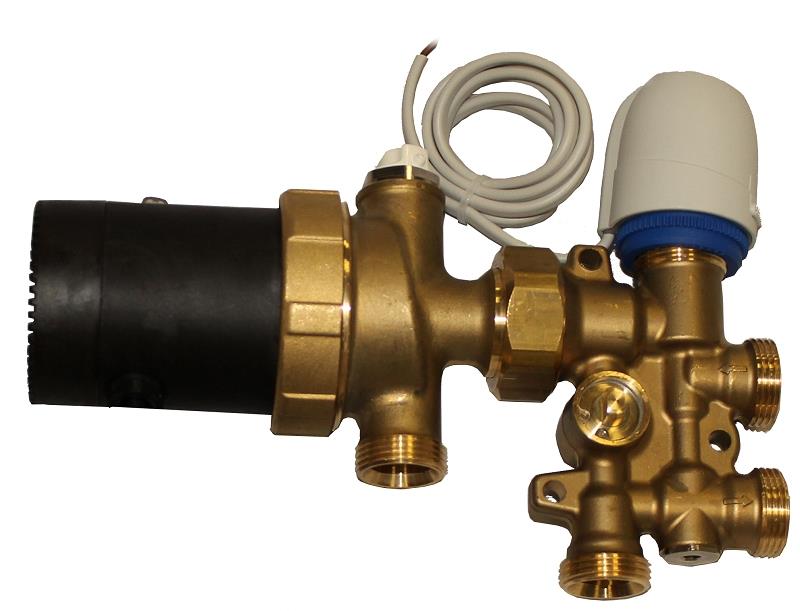

Lowara Beimischer BM mini RT LxBxH: 195x265x90 PN10 max. H:1,4m

Lowara Beimischer BM mini RT

LxBxH: 195x265x90 PN10 max. H:1,4m

Beimischmodul für Anschluss an Radiatorkreis mit hocheffizienter Kugelmotorpumpe und Raumtemperaturregelung über einen bauseitigen Raumthermostaten zum Anschluss von Warmwasser- Fußboden Decken-, oder Wandflächenheizungen in Einzelräumen, Bädern, Wintergärten und ähnlichen Anwendungen bis ca. 40 m2 Fläche. (Räume ohne Zusatz-Radiator mit eigenem Thermostatventil).

Regelungsarten:

-Raumtemperaturregelung über einen thermoelektrischen Stellantrieb 230V (im Liefer-umfang).

-Ansteuerung über Raumthermostat Typ RTS s. Zubehör) erforderlich.

-Je nach Verdrahtung schaltet der Raumt- hermostat nur den Stellantrieb oder

optimal Stellantrieb und die Pumpe.

Sonstiges:

-Hocheffizienzpumpe mit stufenloser Drehzahlahleinstellung, sowie Ein/Aus- schaltfunktion. ErP-ready 2015

-Thermoelektrischer Stellantrieb 230V MTWZ-RT, stromlos geschlossen

- Integrierte Übertemperatursicherung mit Dehnwachs-Thermoelement (55C)

-Handentlüftungsventil zur Pumpenent- lüftung.

-integrierter 360 Grad drehbarer Kugel-hahn zur Entlüftung des Fußbodenhei-

zungssystems über den angeschlossenen

Kesselheizkreis.

-Voreinstellbares Thermostatventil für den hydraulischen Abgleich.

-Gleichmäßige Temperaturverteilung im Fußboden durch integrierte Umwälzpumpe

-Bypass zur Umstellung von Zwei- auf Einrohrbetrieb.

-Montagehalter für links- oder rechts- seitigen Anschluss

-optionaler Duplex-Verteiler DXG für 2 Heizkreise.(s. Zubehör)

-optionaler Unterputzschrank S-BM mini A h x b x t 330 x 320 x 115-170 mm

(s. Zubehör)

-optionaler Vorwandschrank S-BM mini B h x b x t 320 x 410 x 135 mm

(s. Zubehör)

Technische Daten:

Beimischmodul

Max.Systemdruck: 10 bar

Max.Systemtemperatur: 110C (Kesselkreis)

Max.Systemtemperatur: 55C (Fußboden-

kreis)

Max.Differenzdruck:100 kPa im Radiator- kreis

Anschluss kesselseitig und Fußbodenhei- zung Eurokonus 3/4"

Wärmeübertragungsleistung je nach Sys- temtemperatur und Volumenstrom

ca. 2-3 KW

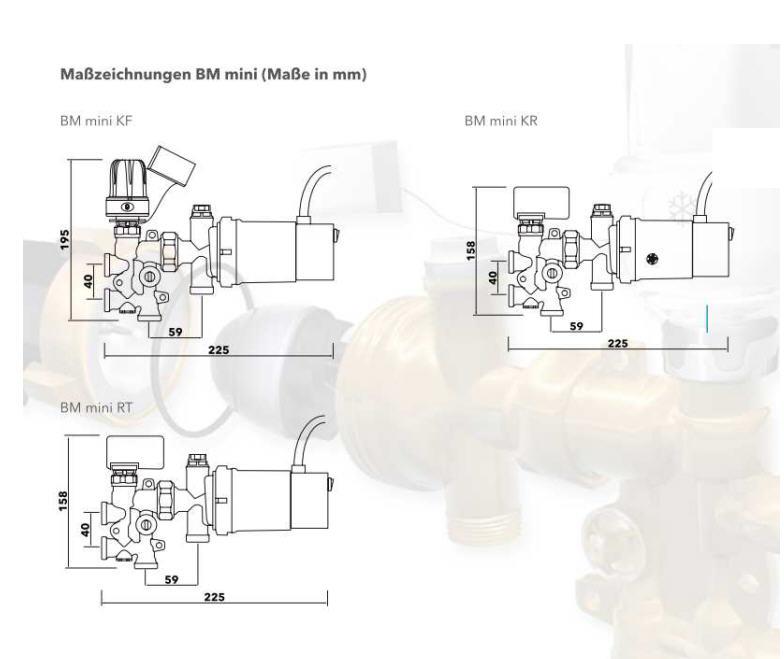

Maße: h x b x t 195 x 265 x 90 mm

Pumpe

Fördermedium:

Heizungswasser (VDI 2035) Wasser / Glykol Gemische bis zu 50 % bei 25C.

Max. Förderhöhe: 1,4 m

Max. Fördermenge: 0,7 m3/h

Max. Systemdruck: 10 bar

Temperaturbereich:

Medium -10C bis +110C

(nicht gefrierend)

Umgebung 0 bis +40C

Motor

Anschluss: 1ph 230 V +/- 10%

Frequenz: 50-60 Hz

Leistungsaufnahme: min. 3 bis max. 9 W

Schutzart: IP44

Isolationsklasse: 155 (F)

Materialien:

Medienberührte Teile: Pumpengehäuse Mes-

sing, Rotor-/Laufradeinheit Edelstahl/ Kunststoff , Lager Karbon/Keramik,

Trennkalotte Edelstahl

Lieferumfang:

Beimischmodul mit Halter für links- bzw. rechtsseitigen Anschluss,

Ventil-Einstell- schlüssel, Abstandshalter ,

Befestigungs-

schrauben und Gummipuffer zur Schallentkop- plung, Einzelverpackung, Bedienungsanleitung.
