Lowara Druckerhöhungsanlage DEA GTB 20 ESM 1HME11S07 DN50 PN10 Qmax 4,8m3/h max H:99m ger.

Lowara DEA GTB 20 ESM 1HME11S07

DN50 PN10 Qmax 4,8m3/h max H:99m ger.

Kompakte Druckerhöhungsanlage als ZweiPumpenanlage mit integriertem Frequenz-

umrichter e-SM-Drive in Kompaktbauweise, für mittelbaren oder unmittelbaren An-

schluss, betriebsfertig verrohrt und verdrahtet.

Anlagenausstattung:

Aufbau und Funktion gemäß DIN 1988, Teil 5.

2 Pumpen (1 Haupt + 1 Reservepumpe) mit Spitzenlastzuschaltung.

Jede Pumpe der Anlage ist ausgerüstet mit einer SM- Drive-Steuerung auf Mikro-

prozessorbasis mit integriertem Regler für konstanten oder verbrauchsabhängig

steigenden Druck, mit unverzüglicher Abschaltung der Pumpen bei Verbrauch 0

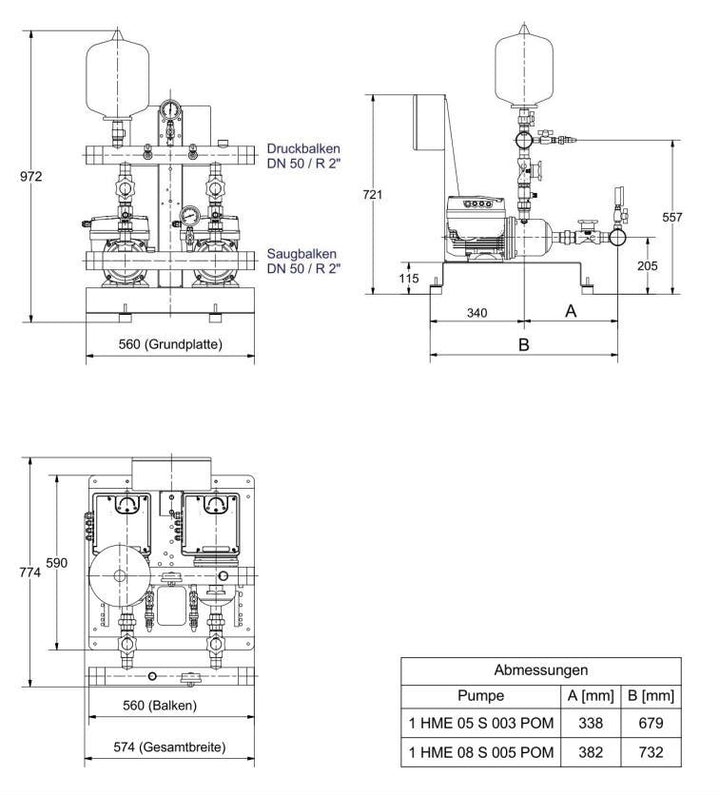

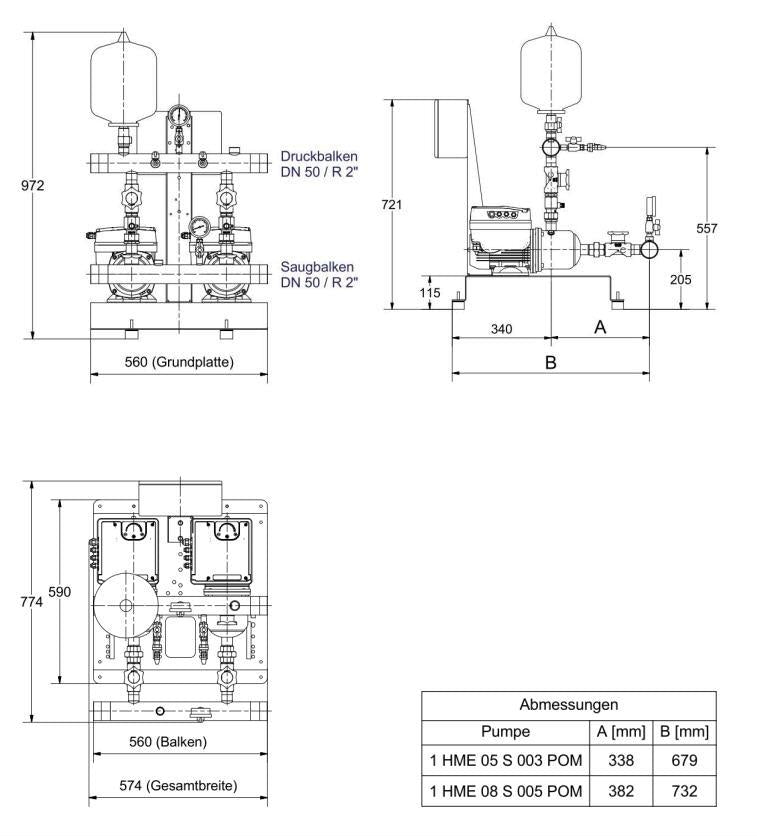

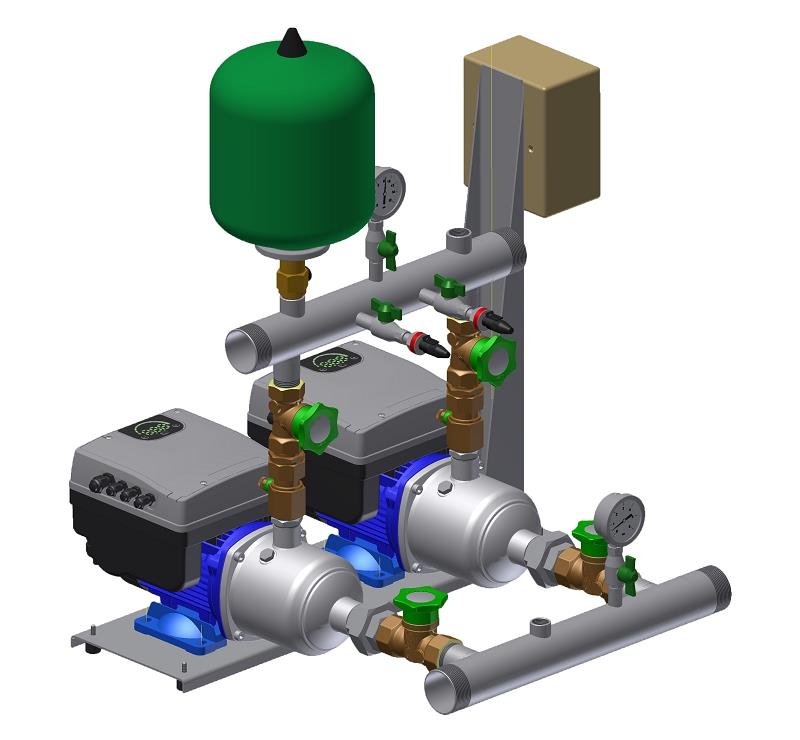

Anlage bestehend aus:

-2 Stück normalsaugende hocheffiziente, mehrstufige Kreiselpumpe mit Permanent-

magnetmotor Effiziensklasse IE5 Typ Lowara eHME

-Je Pumpe 1 Rüchflussverhinderer und 2 Absperrarmaturen aus Messing vernickelt

nach DIN/DVGW

-Verrohrung in Eelstahl 1.4571

-1 Membrandruckbehälter druckseitig, durchströmt entsprechend DIN 4807 T5 für

Trinkwasser zugelassen

-Je 1 Manometer für Zulauf- und Anlagendruck

-Je Pumpe 1 Druckaufnehmer mit analogem Ausgangssignal 4-20 mA.

-Je Pumpe 1 Frequenzumformer direkt auf dem Motor aufgebaut.

-Je Pumpe 1 Mikroprozessorsteuerung, System e-SM-Driver

-Schaltschrank IP54 mit Netzschalter je Pumpe mit Fuß auf der Grundplatte montiert.

Die Regeleinheit enthält Klemmen für:

-Fernstart und -stopp (5 V DC Ausgang)

-Wassermangelkontakt (5 V DC Ausgang)

-Motorschutz über Software integriert:

STC

-Störmeldekontakt potentialfrei - Kontaktbelastung max 250 V AC, 2 A

-Analogsignal-Eingang 0-10 V für Stellerbetrieb

-Drucksensoranschluss 4-20 mA

-Ausgang für Spannungsversorgung 15 V DC

-Offene MOD-Bus und BACnet Schnittstelle zur Kommunikation zwischen den Pumpen

-2 Bus-Schnittstelle über RS485 Zusatzmodul oder Wifi-Modul je Pumpe möglich

-Einstellungs- und Auslesemöglichkeit

mit PC, Laptop, Smartphone (Zubehör:

Kabel oder Wifi-Modul erforderlich)

-Gateway zu Profibus ist lieferbar

-Motoranschluss

-Netzanschluss

eHME-Pumpe Ausführung S:

Pumpengehäuse und Laufräder Edelstahl 1.4301, Wellenabdichtung mittels wartungsfreier Gleitringdichtung nach DIN 24960 Kohle/Keramik/EPDM mit WRAS-Trink-

wasserzertifizierung

Technische Daten:

Fördermedium: Trinkwasser

Max. Wassertemperatur: 20C

Max. Fördermenge Anlage: 4,8 m3/h

Max. Fördermenge Pumpe: 2,4 m3/h

Pumpenanzahl: 2

Max.Förderhöhe Pumpe: 99 m

Vordruck:

Solldruck Anlage: bar,regelbar

Max. Betriebsdruck: 10 bar

Motorleistung 0,75 kW

Nennstrom 4,04 A

Spannung 1 x 230 V

Frequenz. 50 HZ

Nenndrehzahl max: 3600 1/min

Schutzart: IP 55

Isolationsklasse: F

Sauganschluss: R 2" AG

Druckanschluss: 2" AG

Trockenlaufschutz: Druckschalter

Lieferumfang:

Anlage komplett verrohrt und elektr.

Kundenangaben voreingestellt. Transportfertig verpackt, inkl. Bedienungsanleitung
