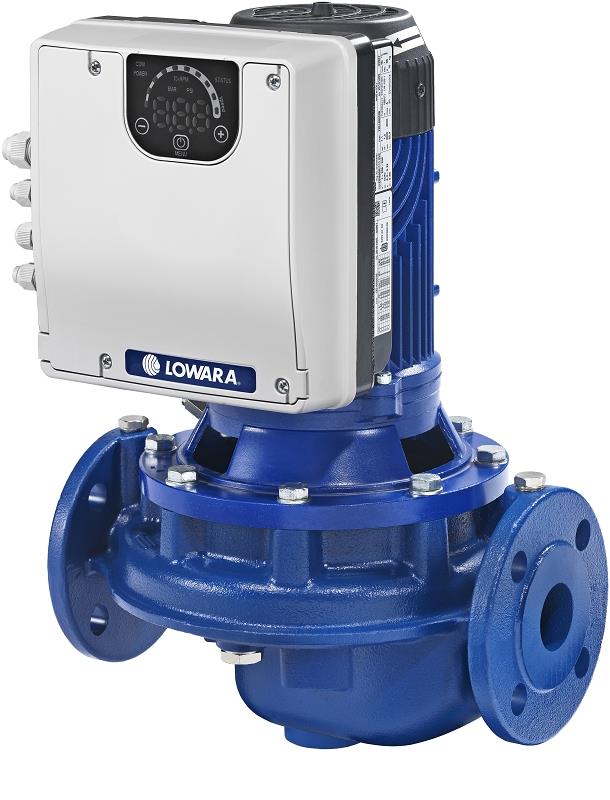

Lowara I-Pu.ger.LNEE E 40-125/03/EP02CS4 L:320 DN40 verl.Wel.230V H:8m Q:15m3h

Lowara I-Pu.ger.LNEE E 40-125/03/EP02CS4

L:320 DN40 verl.Wel.230V H:8m Q:15m3h

Inlinepumpe in Trockenläuferbauart und luftgekühltem Synchron-Elektromotor mit Permanentmagneten und verlängerter Motorwelle mit aufgebauter e-SM Pumpensteuerung.

IES-2 Paket / IE5 Effizienzniveau (IEC TS 60034-30-2:2016) Die LNEE E ist vorrangig für die Förderung von Heizungswasser (nach VDI 2035),Kaltwasser und Wasser-Glykol

Gemischen ohne abrasive Stoffe in Heizungs-, Klima-und Kühlsystemen konzipiert.

Konstruktion:

Einstufige Niederdruck-Kreiselpumpe mit verlängerter Motorwelle in Kompaktbauweise.

Spiralgehäuse in Inline-Bauart (Saug-und Druckstutzen mit gleichen Flanschen in

einer Linie) Flansche PN 16 gebohrt nach EN 1092-2 Pumpengehäuse und Motor serienmäßig lackiert in RAL5010 Back-Pull-Out-Design. (Gehäuseunterteil kann bei Wartung in Rohrleitung verbleiben)

Pumpensteuerung e-SM Samart-Drive mit folgender serienmäßiger Ausrüstung:

Bedienerfreundliche und einfache

Benutzerobefläche über LED für:

Kommunikation,Power,Messeinheit,Status, Numerische Anzeige,Menü,Plus +/-, on/off

Buskommunikation zur Gebäudeleittechnik über Modbus und BACnet integriert.

Steuerung für Konstantdruck Steuerung entsprechend Systemkennlinie Pumpenstopp bei Nullbedarf Pumpenstopp bei Wassermangel Übertemperatur- und Trockenlaufschutz

Integrierter Überlastschutz Schutz vor Über- und Unterspannung TRDi Oberwellenfilter konform IEC/EN 61000-3-2 EMV-Filter C1-Kategorie konform mit EN61800-3 für Wohngebäude.

Kein Drucktransmitter erforderlich, sensorlose Version.

Anschlüsse:

Fehlersignal, Hilfsspannungsversorgung, Analogeingang, Eingang Externer Druck-

sensor/Transmitter (auch Differenzdruck) Externer Start/Stopp, Externer Wasser-

mangel, Kommunikationsbus RS 485. VDI 2035),Kaltwasser und Wasser-Glykol-

Gemischen ohne abrasive Stoffe in Heizungs-, Klima-und Kühlsystemen

konzipiert.

Konstruktion:

Einstufige Niederdruck-Kreiselpumpe mit Steckwelle in Kompaktbauweise.

Spiralgehäuse in Inline-Bauart (Saug-und Druckstutzen mit gleichen Flanschen in

einer Linie) Flansche PN 16 gebohrt nach EN 1092-2

Pumpengehäuse und Motor serienmäßig lackiert in RAL5010

Back-Pull-Out-Design. (Gehäuseunterteil kann bei Wartung in Rohrleitung verblei-

ben) Pumpensteuerung e-SM Samart-Drive mit folgender serienmäßiger Ausrüstung:

Bedienerfreundliche und einfache

Benutzerobefläche über LED für:

Kommunikation,Power,Messeinheit,Status, Numerische Anzeige,Menü,Plus +/-, on/off

Buskommunikation zur Gebäudeleittechnik über Modbus und BACnet integriert.

Steuerung für Konstantdruck Steuerung entsprechend Systemkennlinie

Pumpenstopp bei Nullbedarf Pumpenstopp bei Wassermangel Übertemperatur- und Trockenlaufschutz Integrierter Überlastschutz Schutz vor Über- und Unterspannung

TRDi Oberwellenfilter konform IEC/EN 61000-3-2 EMV-Filter C1-Kategorie kon-

form mit EN61800-3 für Wohngebäude.

Kein Drucktransmitter erforderlich, sensorlose Version.

Anschlüsse:

Fehlersignal, Hilfsspannungsversorgung, Analogeingang, Eingang Externer Druck

sensor/Transmitter (auch Differenzdruck) Externer Start/Stopp, Externer Wasser-

mangel, Kommunikationsbus RS 485.

Technische Daten:

Pumpe

Fördermedium:

Heizungswasser (VDI 2035)

Wasser / Glykol Gemische

bis zu 50 % bei 25C

Temperaturbereich:

Medium -25C bis +120/140C

(nicht gefrierend)

Umgebung -20 bis+50C

Motordrehzahl:

800-3600 1/min.

Max. Förderhöhe:7,9 m

Max. Fördermenge: 15,6 m3/h

Flanschanschluss: DN 40

Einbaulänge: 320 mm

Nenndruck: 16 bar

Tatsächliche Förderhöhe: m

Tatsächliche Fördermenge: m3/h

Motor/Elektronik

Effizienzniveau IE5

(IEC TS 60034-30-2:2016)

Schutzart: IP55

Isolationsklasse: F

Netzanschluss 1 x 208-240 V 50/60 HZ

Nennleistung 0,37 KW

Materialien:

Medienberührte Teile:

Pumpengehäuse: Grauguss EN-GJL-250

Gleitringdichtung BQ1EGG-WA
