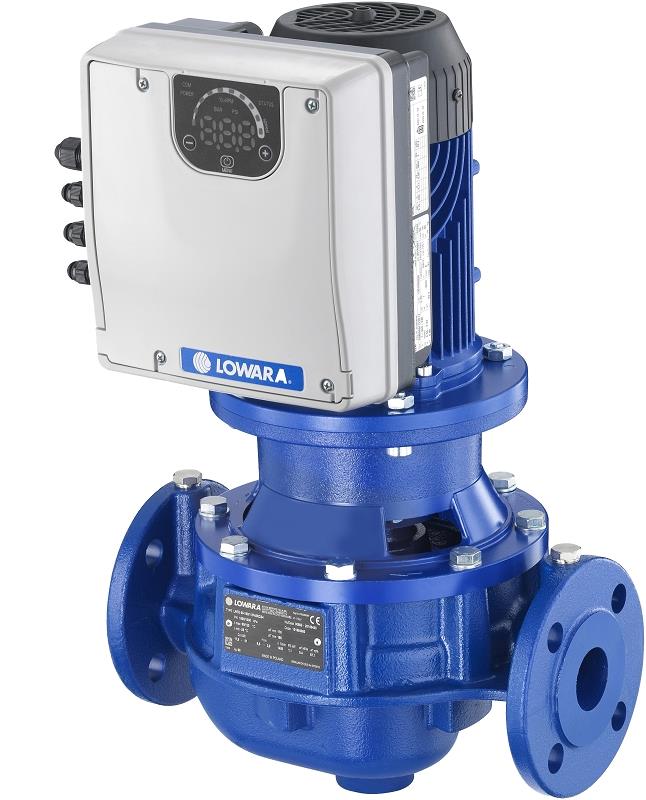

Lowara I-Pu.ger.LNES E 32-160/05/EP05CS4 L:320 DN32 Steckw.400 V H:15m Q:18m3h

Lowara I-Pu.ger.LNES E 32-160/05/EP05CS4

L:320 DN32 Steckw.400 V H:15m Q:18m3h

Inlinepumpe in Trockenläuferbauart und luftgekühltem Synchron-Elektromotor mit

Permanentmagneten und Steckwelle mit aufgebauter e-SM Pumpensteuerung.

IES-2 Paket / IE5 Effizienzniveau (IEC TS 60034-30-2:2016) Die LNEE S ist vorrangig für die Förderung von Heizungswasser (nach VDI 2035),Kaltwasser und Wasser-Glykol-

Gemischen ohne abrasive Stoffe in Heizungs-, Klima-und Kühlsystemen konzipiert.

Konstruktion:

Einstufige Niederdruck-Kreiselpumpe mit Steckwelle in Kompaktbauweise.

Spiralgehäuse in Inline-Bauart (Saug-und Druckstutzen mit gleichen Flanschen in

einer Linie) Flansche PN 16 gebohrt nach EN 1092-2 Pumpengehäuse und Motor serienmäßig lackiert in RAL5010 Back-Pull-Out-Design. (Gehäuseunterteil

kann bei Wartung in Rohrleitung verblei-ben) Pumpensteuerung e-SM Samart-Drive mit

folgender serienmäßiger Ausrüstung:

Bedienerfreundliche und einfache

Benutzerobefläche über LED für:

Kommunikation,Power,Messeinheit,Status, Numerische Anzeige,Menü,Plus +/-, on/off

Buskommunikation zur Gebäudeleittechnik über Modbus und BACnet integriert.

Steuerung für Konstantdruck Steuerung entsprechend Systemkennlinie Pumpenstopp bei Nullbedarf Pumpenstopp bei Wassermangel Übertemperatur- und Trockenlaufschutz

Integrierter Überlastschutz Schutz vor Über- und Unterspannung TRDi Oberwellenfilter konform IEC/EN 61000-3-2 EMV-Filter C1-Kategorie konform mit EN61800-3 für Wohngebäude.

Kein Drucktransmitter erforderlich, sensorlose Version.

Anschlüsse:

Fehlersignal, Hilfsspannungsversorgung, Analogeingang, Eingang Externer Druck-

sensor/Transmitter (auch Differenzdruck) Externer Start/Stopp, Externer Wasser-

mangel, Kommunikationsbus RS 485.

Technische Daten:

Pumpe

Fördermedium:

Heizungswasser (VDI 2035)

Wasser / Glykol Gemische

bis zu 50 % bei 25C

Temperaturbereich:

Medium -25C bis +120/140C

(nicht gefrierend)

Umgebung -20 bis+50C

Motordrehzahl:

800-3600 1/min.

Max. Förderhöhe:15,4 m

Max. Fördermenge: 18,0 m3/h

Flanschanschluss: DN 32

Einbaulänge: 320 mm

Nenndruck: 16 bar

Tatsächliche Förderhöhe: m

Tatsächliche Fördermenge: m3/h

Motor/Elektronik

Effizienzniveau IE5

(IEC TS 60034-30-2:2016)

Schutzart: IP55

Isolationsklasse: F

Netzanschluss 1 x 208-240 V 50/60 HZ

Nennleistung 0,55 KW

Materialien:

Medienberührte Teile:

Pumpengehäuse: Grauguss EN-GJL-250

Gleitringdichtung BQ1EGG-WA
