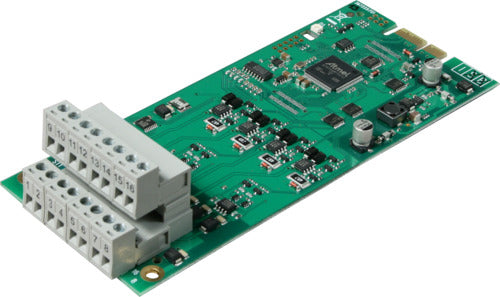

LST-MEP Brandmeldetechnik Analog-Interface AIF604-1 - Art. 211154

Die Moduleinheit AIF604-1 erweitert eine Brandmelderzentrale Serie BC600 um 4 analoge Eingänge mit 4-20mA-Schnittstelle. Die Analogeingänge sind für die Anschaltung von beliebigen Industriesensoren mit einem 4-20mA-Interface (z.B. Gasmelder, Flammenmelder) vorgesehen. Die Energieversorgung der Sensoren kann aus dem Analog-Interface oder einer externen Spannungsquelle erfolgen. Abhängig davon ist der Anschluss der Sensoren in 2-Leiter-, 3-Leiter- oder 4-Leitertechnik möglich.Das Analog-Interface AIF604-1 verfügt zusätzlich über 8 frei parametrierbare OpenCollector-Ausgänge für allgemeine Steuerungsaufgaben.• Überwachung der Sensor-Anschlussleitung auf Drahtbruch und Kurzschluss• parametrierbare Limitierung der Versorgungsspannung• pro Analogeingang können 8 Ereignisse parametriert werden: 4 logische Eingänge mit je 2 Schwellen – für Alarm und Vorwarnung (technische Meldung)• Auslösung der Ereignisse bei Überschreiten oder Unterschreiten der Schwelle• die Eingänge sind auf steckbare Schraubklemmen, die Ausgänge auf Flachkabelstecker geführtTechnische Daten:Versorgungsspannung (ohne Limitierung) von 20 VDC bis 28 VDCStromaufnahme (typ.) 9 mAStromaufnahme max 200 mA (pro Sensor, interne Versorgung)Umgebungstemperatur von -20 °C bis 60 °CAbmessungen L × B × H 160 × 65 × 35 mmGewicht 80 gFabrikat: LST/MEPTyp: AIF604-1Art-Nr.: 211154oder gleichwertigliefern und betriebsfertig installieren
